Eltako M-Bus-Wandler-Drehstromzähler

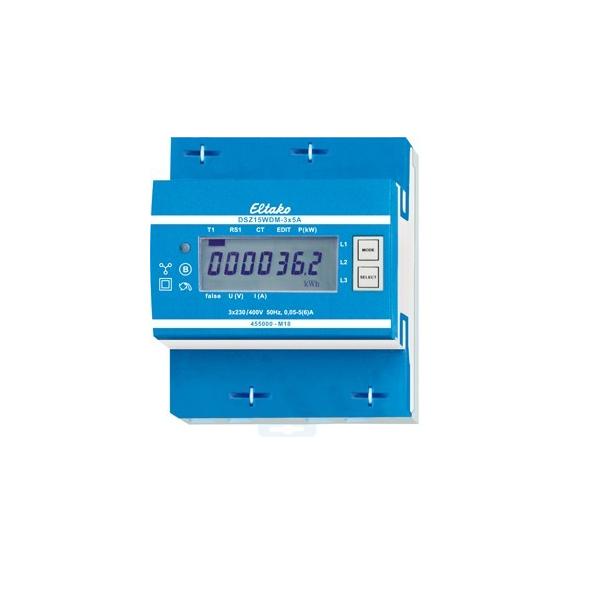

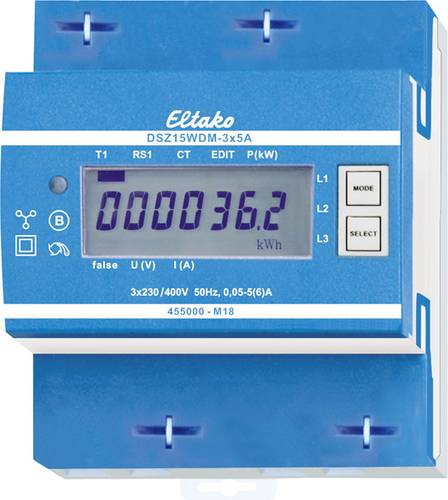

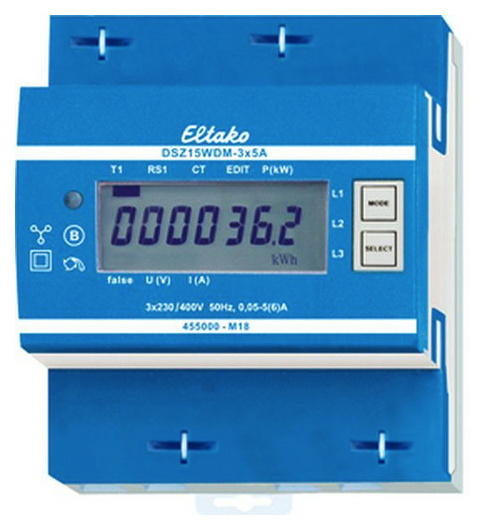

Drehstromzähler 3x5A geeicht DSZ15WDM-3x5A MID (28305515)

Nur geeichte Zähler sind nach §25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach §19. M-Bus-Wandler-Drehstromzähler mit setzbarem Wandlerverhältnis und MID. Maximalstrom 3x5A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit M-Bus-Schnittstelle. Dieser Drehstromzähler misst die Wirkenergie anhand der durch die Wandler fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Wandler mit Sekundärströmen bis zu 5A angeschlossen werden. Der Anlaufstrom beträgt 10mA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einer 10-mal je kWh blinkenden LED angezeigt. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Außerdem kann des Wandlerverhältnis eingestellt werden. Ab Werk ist es mit 5:5 eingestellt und mit einer Brücke über die mit JUMPER gekennzeichneten Ansch

Eltako Wandler-Drehstromzähler DSZ15WDM-3x5A MID Hersteller:Eltako Bezeichnung:Wandler-Drehstromzähler M-Bus Typ:DSZ15WDM-3x5A MID Zählertyp:elektronisch Nennstrom (In):5 A Maximalstrom (Imax):6 A Nennspannung (Un) N-L:230 V Nennspannung (Un) L-L:400 V Frequenz:50 Hz Leistungsaufnahme:0,5 W Genauigkeitsklasse:B Polart:Vierleiter Ausführung:Messwandler Energieart:Wirkleistung Geeignet für:Bezug Tarifausführung:Eintarif Rücklaufsperre:ja Geeicht:ja Zulassung:Measuring Instruments Directive Impulsausgang:elektrisch Anzeigeart:digital Montageart:REG Breite in Teilungseinheiten:4 Breite:70 mm Tiefe:58 mm Höhe:82 mm Ausführung der Schnittstelle:M-Bus Anzahl der Stellen:7 Schutzart (IP):IP20 Eltako Wandler-Drehstromzähler DSZ15WDM-3x5A MID: weitere Details M-Bus-Wandler-Drehstromzähler mit setzbarem Wandlerverhältnis und MID. Maximalstrom 3x5A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit M-Bus-Schnittstelle. Dieser Drehstromzähler misst die Wirkenergie anhand der durch die Wandler fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Wandler mit Sekundärströmen bis zu 5A angeschlossen werden. Der Anlaufstrom beträgt 10mA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einer 10-mal je kWh blinkenden LED angezeigt. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Außerdem kann des Wandlerverhältnis eingestellt werden. Ab Werk ist es mit 5:5 eingestellt und mit einer Brücke über die mit JUMPER gekennzeichneten Anschlussklemmen verriegelt. Das Wandlerverhältnis wird durch Entfernen der Brücke und Neueinstellung gemäß Bedienungsanleitung dem installierten Wandler angepasst. Danach wird es mit der Brücke wieder verriegelt. Einstellbar sind die Wandlerverhältnisse 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 und 1500:5. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung werden \'false\' und der entsprechende Außenleiter im Display angezeigt. Datenübertragung M-Bus: Beim Auslesen werden alle Werte in einem Telegramm übertragen. Es werden folgende Telegramme unterstützt: - Initialisierung: SND_NKE, Antwort: ACK. - Zähler auslesen: REQ_UD2, Antwort: RSP_UD. - Primäradresse ändern: SND_UD, Antwort: ACK. - Reset RS1: SND_UD, Antwort: ACK. - Slave-Auswahl für die Sekundär-Adresse, Antwort: ACK. - Das Gerät antwortet nicht auf unbekannte Abfragen. - Die Übertragungsrate wird automatisch erkannt. - Das Gerät hat eine Spannungsüberwachung. Im Falle eines Spannungsverlustes werden alle Register im EEPROM gespeichert. Ändern der M-Bus Primäradresse: Um die M-Bus Primäradresse zu ändern, SELECT 3 Sekunden gedrückt halten. Im folgenden Menü erhöht MODE die Adresse um 10, SELECT erhöht sie um 1. Wenn die gewünschte Primäradresse eingestellt ist, warten, bis das Haupt­menü wieder erscheint. Sekundär-Adresse: - Mithilfe der Sekundär-Adresse ist es möglich, gemäss der Norm EN13757 mit dem Energiezähler zu kommunizieren. - Die Verwendung von Wild Cards ist möglich. Detailierte Angaben unter www.eltako.com bei den Bedienungsanleitungen. Achtung! Vor Arbeiten an den Stromwandlern die Spannungspfade des Zählers freischalten. Geliefert wird: Eltako Wandler-Drehstromzähler M-Bus DSZ15WDM-3x5A MID, Verpackungseinheit: 1 Stk., EAN: 4010312501665
