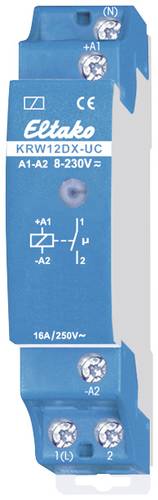

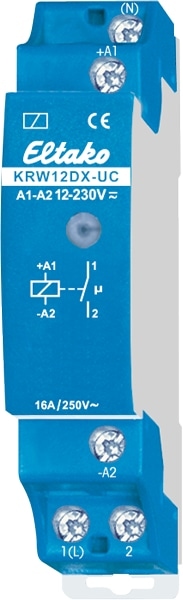

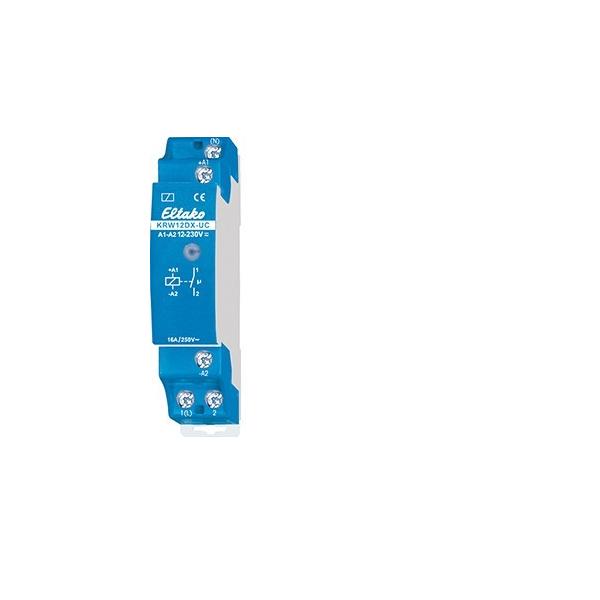

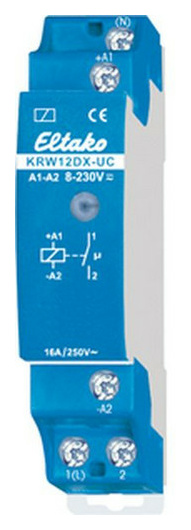

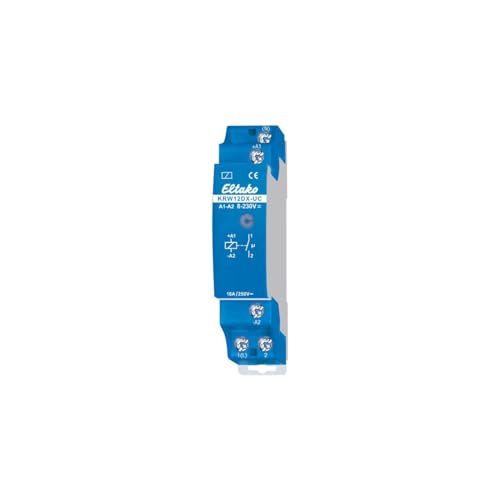

Eltako KRW12DX-UC Koppelrelais

Das Koppelrelais Eltako Krw12Dx-Uc bietet eine zuverlässige Lösung für Schaltvorgänge mit potenzialfreiem Schließer. Mit einer maximalen Schaltleistung von 16A/250V AC und modernster Hybrid-Technik eignet es sich hervorragend für Led- und Glühlampen. Das Reiheneinbaugerät ermöglicht eine einfache Montage auf DIN-Schienen und zeichnet sich durch minimale Stand-by-Verluste aus. Dank der patentierten Eltako-Duplex-Technologie reduziert es den Verschleiß und sorgt für geräuscharmes Schalten. Features: 16A/250V, potenzialfrei Led- und Glühlampen geeignet Einfache Montage auf DIN-Schienen Minimale Stand-by-Verluste Patentierte Eltako-Duplex-Technologie Technische Daten: Betriebsspannung: 12…230 V~ Schaltstrom: 4 A Bemessungsstrom: 16 A Zulässige Kontaktbelastung Glühlampen: 2.000 W Frequenz der Steuerspannung: 50 Hz Anzahl der Kontakte: 1 Schließer Kontaktart: potenzialfrei (keine elektrische Verbindung zwischen Steuer- und Laststromkreis) Montageart: DIN-Schiene Einbautiefe: 58 mm Lieferumfang: 1x Koppelrelais 1x Bedienungsanleitung

Eltako Koppelrelais KRW12DX-UC Hersteller:Eltako Bezeichnung:Koppelrelais 1S p.frei 16A/250VAC Typ:KRW12DX-UC Funktion:teilelektronisch Montageart:DIN-Schiene Breite in Teilungseinheiten:1 Einbautiefe:58 mm Anzahl der Kontakte als Schließer:1 Steuerspannung 1:12..230 V Steuerspannungsart 1:AC/DC Frequenz der Steuerspannung 1:50 Hz Bemessungsstrom:16 A Max. Glühlampenlast:2000 W Max. Leuchtstofflampenlast:1000 VA Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA Max. Leuchtstofflampenlast (parallel kompensiert):500 VA Max. Schaltstrom (cos phi 0,6):4 A Eltako Koppelrelais KRW12DX-UC: weitere Details 1 Schließer potenzialfrei 16A/250V AC mit Wolfram-Vorlaufkontakt. Der Vorlauf­kontakt schließt vor dem Hauptkontakt und bewältigt dadurch einen über wenige ms auftretenden Einschaltstrom von LED-Leuchtmitteln. Max. Einschaltstrom 500A/2ms. 230V-LED-Lampen bis 600W, Glühlampen 3300W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Universal-Steuerspannung 12..230V UC. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet. Geliefert wird: Eltako Koppelrelais 1S p.frei 16A/250VAC KRW12DX-UC, Verpackungseinheit: 1 Stk., EAN: 4010312206683

1 Schließer potenzialfrei 16A/250V AC mit Wolfram-Vorlaufkontakt, max. Einschaltstrom 500A/2ms. 230V-LED-Lampen bis 600W, Glühlampen 3300W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Universal-Steuerspannung 8..230V UC. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC od

Installationsrelais,Universalspannungsrelais 22100800 KRW12DX-UC 4010312206683 Relais

Funktion teilelektronisch Montageart DIN-Schiene Breite in Teilungseinheiten 1 Einbautiefe 58 mm Anzahl der Kontakte als Schließer 1 Anzahl der Kontakte als Öffner 0 Anzahl der Kontakte als Wechsler 0 Steuerspannung 1 12 - 230 V Steuerspannungsart 1 AC/DC Frequenz der Steuerspannung 1 50 - 50 Hz Bemessungsstrom 16 A Max. Glühlampenlast 2000 W Max. Leuchtstofflampenlast 1000 VA Max. Leuchtstofflampenlast (Duo-Schaltung) 1000 VA Max. Leuchtstofflampenlast (parallel kompensiert) 500 VA Max. Schaltstrom (cos phi = 0,6) 4 A - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Eltako Koppelrelais 1S KRW12DX-UC potenzialfrei 16A/250VAC 22100800

Koppelrelais KRW12DX-UC (22100800)
