Eltako FTS14EM Steuersystem Hutschiene

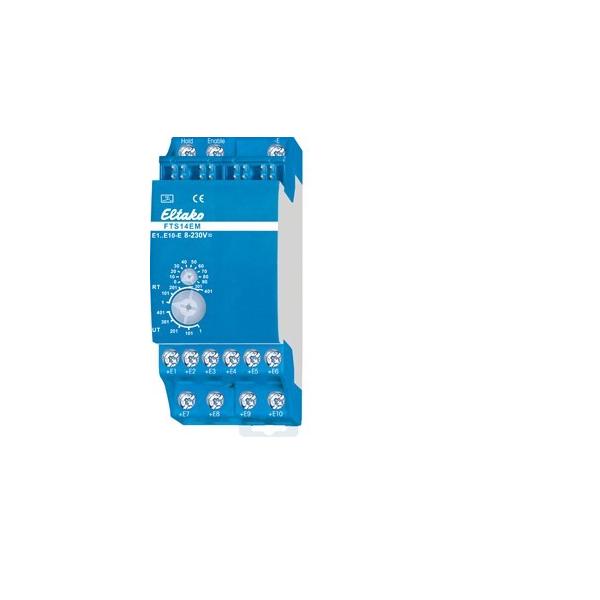

Eltako Taster-Eingabemodul FTS14EM Hersteller:Eltako Bezeichnung:Taster-Eingabemodul f. RS485-Bus Typ:FTS14EM Bussystem KNX:nein Bussystem KNX-Funk:nein Bussystem Funkbus:ja Bussystem LON:nein Bussystem Powernet:nein Andere Bussysteme:sonstige Funk bidirektional:ja Montageart:REG Breite in Teilungseinheiten:2 Anzahl der Betätigungspunkte:10 Befestigungsart:Klemmbefestigung Schutzart (IP):IP20 Eltako Taster-Eingabemodul FTS14EM: weitere Details Eingabemodul für den ELTAKO-RS485-Bus, 10 Steuereingänge für Universal-Steuerspannung. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerat für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Anschluss an den ELTAKO-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücken. Betrieb in Verbindung mit FAM14 oder FTS14KS. 10 Steuereingange +E1..+E10/-E galvanisch getrennt von der Versorgungsspannung. Steuerspannung: 8..230V UC. Die Steuereingänge können entweder für Taster (Auslieferzustand), Fenster-Türkontakte oder Bewegungsmelder aktiviert werden. Ab der Fertigungswoche 21/19 können die Signale der Steuereingänge invertiert werden. Steuereingänge für Taster: Es werden Telegramme von Funktastern erzeugt (z.B. 0x70). Jeder FTS14EM kann am unteren Drehschalter entweder auf UT (= Universaltaster) oder auf RT (= Richtungstaster) eingestellt werden. Steuereingänge für Fenster-Türkontakte: Es werden Telegramme des Funk-Fenster-Türkontaktes FTK ­erzeugt (EEP D5-00-01). Wenn der Eingang durch den Kontakt mit der extern anzulegenden Steuer­spannung angesteuert wird, wird das Telegramm Fenster geschlossen erzeugt. Wenn der Kontakt geöffnet wird, wird das Telegramm Fenster offen erzeugt. Wie bei den Funksensoren FTK wird das Statustelegramm alle 15 Minuten wiederholt. Steuereingänge für Bewegungsmelder: Es werden Telegramme des Funk-Bewegungs-Helligkeitssensors FBH erzeugt (EEP A5-08-01), wobei der Helligkeitswert immer 0 ist. Wenn der Eingang durch den Kontakt mit der extern anzulegenden Steuerspannung angesteuert wird, wird das Telegramm Bewegung erzeugt. Wenn der Kontakt geöffnet wird, wird das Telegramm Keine Bewegung erzeugt. Wie bei den Funksensoren FBH wird das Statustelegramm alle 15 Minuten wiederholt. Jedes Telegramm eines Kontakteingangs muss mit einer Identifikationsnummer (ID) in einen oder ­mehrere Aktoren gemäß deren Bedienungsanleitung eingelernt werden. Der untere Drehschalter legt fest, zu welcher Gruppe ein FTS14EM gehört. Insgesamt stehen 5 Gruppen (1, 101, 201, 301, und 401) mit je 100 ID`s zur Verfügung. Am oberen Drehschalter (0..90) wird die ID innerhalb einer Gruppe eingestellt. Der ID-Bereich innerhalb einer Gruppe ergibt sich aus der Kombination von unterem und oberem Drehschalter und muss an jedem FTS14EM unterschiedlich eingestellt werden. Maximal 10 FTS14EM bilden eine Gruppe. Insgesamt sind also maximal 50 FTS14EM mit 500 Tastern oder Kontakten in einem RS485-Bus möglich. Um die notwendigen Lerntelegramme zum Einlernen in die Aktoren zu erzeugen, muss am oberen und unteren Drehschalter die gewünschte Gruppe ausgewählt werden. Für Taster im Bereich UT oder RT bzw. für Fenster-Türkontakte und Bewegungsmelder im Bereich RT. Dann den gewünschten Steuereingang betätigen. Im Betrieb muss dieselbe Gruppe dann im Bereich UT oder RT für Taster bzw. UT für Fenster-Türkontakte und Bewegungssensoren gewählt werden. Die LED unter dem oberen Drehschalter blinkt kurz auf, wenn ein angeschlossener Kontakt geschlossen wird. Optional: Es kann auch ein nur zwei Teilungseinheiten breites Funkantennenmodul FAM14 aus dem Gebäudefunk installiert werden, wodurch die Aktoren dann außer von den konventionellen Tastern und Kontakten über das FTS14EM zusätzlich mit Funktastern, Handsendern und Funksensoren angesteuert werden können. Da das FAM14 über ein integriertes Schaltnetzteil verfügt, entfällt bei dieser Installation das FTS14KS zur Stromversorgung. Durch das bidirektionale FAM14 ergibt sich auch die Möglichkeit, Rückmeldungen der Aktoren über Funk von dem Controller auszuwerten. Der jeweilige Status der Aktoren kann damit angezeigt und auch geändert werden. Die Verbindung der HOLD-Klemmen aller Geräte regelt den Buszugriff und verhindert Kollisionen. Mit dem optionalen Funkausgabemodul FTS14FA können die Telegramme des FTS14EM auch in den ELTAKO-Gebäudefunk gesendet werden. Geliefert wird: Eltako Taster-Eingabemodul f. RS485-Bus FTS14EM, Verpackungseinheit: 1 Stk., EAN: 4010312315071

Hauptmerkmale Funktionen Modultyp Digital Signalentdeckung Eingang Anzahl Kanäle 10 Kanäle Produktfarbe Blau Zertifizierung CE Energie Maximale Eingangsspannung 230 V Gewicht & Abmessungen Breite 36 mm Tiefe 58 mm

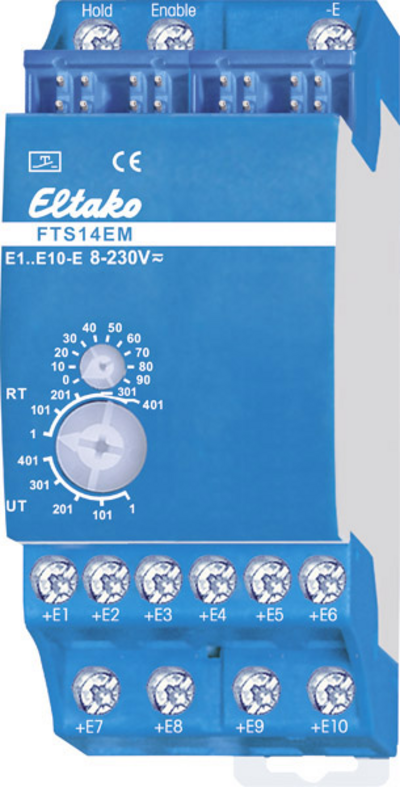

Zubehör Taster-Eingabemodul FTS14EM für den Eltalo-RS485-Bus 10 Steuereingänge für Universal-Steuerspannung, Stand-by-Verlust nur 0,1 Watt Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36 mm breit, 58 mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücken. Betrieb in Verbindung mit FAM14 oder FTS14KS. 10 Steuereingänge +E1..+E10/-E galvanisch getrennt von der Versorgungsspannung. Steuerspannung: 8..230 V UC. Jeder Taster muss mit einer Identifikationsnummer (ID) in einen oder mehrere Aktoren gemäß deren Bedieungsanleitung eingelernt werden. Der untere Drehschalter legt fest, zu welcher Gruppe ein FTS14EM gehört. Insgesamt stehen 5 Gruppen (1, 101, 201, 301, und 401) mit je 100 ID's zur Verfügung. Am oberen Drehschalter (0..90) wird die ID innerhalb einer Gruppe eingestellt. Der ID-Bereich innerhalb einer Gruppe ergibt sich aus der Kombination von unterem und oberem Drehschalter und muss an jedem FTS1 - Install.Baumaterial Schaltermat/Geb.Steu KNX - Eltako FTS14EM Eingabemodul f.RS485-Bus (V) 30014060
