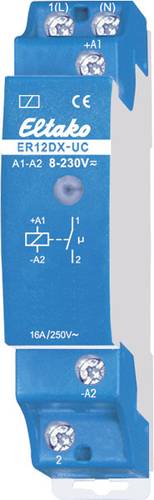

Eltako ER12DX-UC Schaltrelais Nennspannung: 230V Schaltstrom (max.): 16A 1 Schließer 1St.

Eltako Schaltrelais ER12DX-UC Hersteller:Eltako Bezeichnung:Schaltrelais 16A,1S,250VAC Typ:ER12DX-UC Funktion:teilelektronisch Montageart:DIN-Schiene Breite in Teilungseinheiten:1 Einbautiefe:58 mm Anzahl der Kontakte als Schließer:1 Steuerspannung 1:12..230 V Steuerspannungsart 1:AC/DC Frequenz der Steuerspannung 1:50 Hz Bemessungsstrom:16 A Versorgungsspannung:250 V Spannungsart der Versorgungsspannung:AC Max. Glühlampenlast:2000 W Max. Leuchtstofflampenlast:1000 VA Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA Max. Leuchtstofflampenlast (parallel kompensiert):500 VA Max. Schaltstrom (cos phi 0,6):4 A Eltako Schaltrelais ER12DX-UC: weitere Details 1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230 V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Universal-Steuerspannung 12..230V UC. Sehr geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Schaltrelais R12-100-. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet. Geliefert wird: Eltako Schaltrelais 16A,1S,250VAC ER12DX-UC, Verpackungseinheit: 1 Stk., EAN: 4010312205402

Steuerrelais ER12...UC, ER12-001 UC und ER12-002 UC Reiheneinbaugeräte für Montage auf Tragschienen DIN-EN 60715 TH35. Durch internes bistabiles Relais keine Wärmeverluste. DX=Eltako-Duplex-Technologie, schalten im Nulldurchgang der Sinuswelle einer 230 V-Schaltspannung. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierter Freilauf-/Löschdiode (A1 = +, A2 = -). 1 Teilungseinheit = 18 mm breit, 58 mm tief Funktion teilelektronisch Montageart DIN-Schiene Breite in Teilungseinheiten 1 Einbautiefe 58 mm Anzahl der Kontakte als Schließer 1 Anzahl der Kontakte als Öffner 0 Anzahl der Kontakte als Wechsler 0 Steuerspannung 1 12 - 230 V Steuerspannungsart 1 AC/DC Frequenz der Steuerspannung 1 50 - 50 Hz Bemessungsstrom 16 A Versorgungsspannung 250 - 250 V Spannungsart der Versorgungsspannung AC Max. Glühlampenlast 2000 W Max. Leuchtstofflampenlast 1000 VA Max. Leuchtstofflampenlast (Duo-Schaltung) 1000 VA - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Eltako ER12DX-UC Schaltrelais 1S (V) potenzialfrei 16A 22100002
