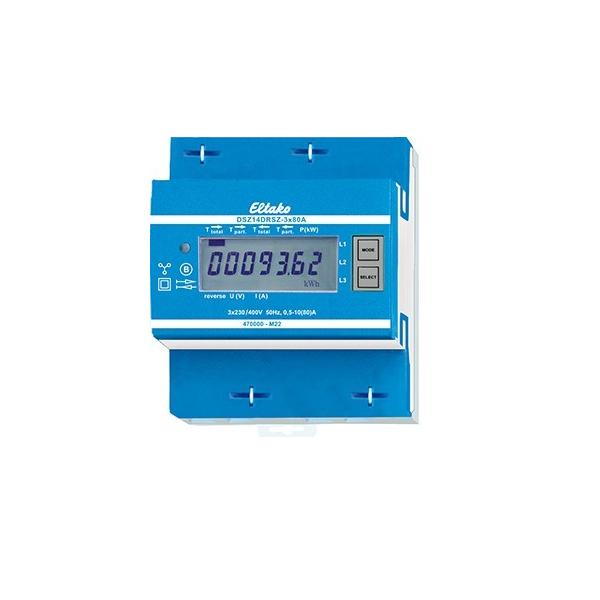

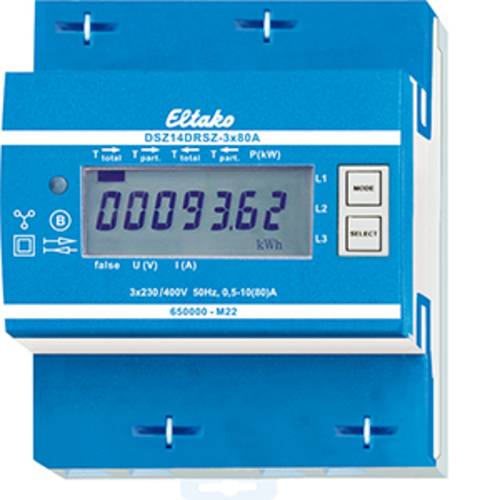

Eltako DSZ14DRSZ-3x80A MID RS485 Zweiweg-Drehstromzähler

Eltako Bus-Zweiweg-Drehstromzähl. DSZ14DRSZ-3x80A MID Hersteller:Eltako Bezeichnung:Bus-Zweiweg-Drehstromzähl. Typ:DSZ14DRSZ-3x80A MID Zählertyp:elektronisch Nennstrom (In):10 A Maximalstrom (Imax):80 A Nennspannung (Un) N-L:230 V Nennspannung (Un) L-L:400 V Frequenz:50 Hz Leistungsaufnahme:0,8 W Genauigkeitsklasse:B Polart:Vierleiter Ausführung:Direktmessung Energieart:Wirkleistung Geeignet für:Bezug/Lieferung Tarifausführung:Zweitarif Tarifsteuerung:extern Geeicht:ja Zulassung:Measuring Instruments Directive Impulsausgang:elektrisch Anzeigeart:digital Montageart:REG Breite in Teilungseinheiten:4 Breite:70 mm Tiefe:58 mm Höhe:82 mm Ausführung der Schnittstelle:RS-485 Anzahl der Stellen:7 Schutzart (IP):IP20 Eltako Bus-Zweiweg-Drehstromzähl. DSZ14DRSZ-3x80A MID: weitere Details RS485-Bus-Zweirichtungs-Drehstromzähler. Maximalstrom 3x80A, Stand-by-Verlust nur 0,8 Watt an L1 und je 0,5W an L2 und L3. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35 in Installationsschränken mit Schutzart IP51. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit RS485-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Ein­gängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur 0,8 Watt bzw. 0,5W Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Die Wirkenergie wird abhängig vom Vorzeichen addiert. Positive Leistung im Zähler bedeutet Energiebezug, eine negative Leistung bedeutet Energielieferung. Die Energiemessung erfolgt saldierend. Wenn der Energiebezug (P positiv) größer ist als die Energielieferung (P negativ) wird der Zählerstand T Pfeil rechts erhöht. Falls die Energielieferung größer ist als der Energiebezug, wird der Zählerstand T Pfeil links erhöht. Energiebezug wird mit einem Rechtspfeil und Energielieferung wird mit einem Linkspfeil jeweils über dem aktiven Balken im Display angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80 A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Die Anschlüsse L1 und N müssen vorhanden sein. Anschluss über ein FBA14 an den ELTAKO-RS485-Bus mit einer 2-adrigen geschirmten Busleitung (z.B. Telefonleitung). Der Zählerstand und die Momentanleistung werden dem Bus übergeben z.B. zur Weitergabe an einen externen Rechner oder Controller und auch über das FAM14 in das Funknetz gesendet. Dazu ist es erforderlich, dass von dem Funk-Antennenmodul FAM14 eine Geräte­adresse vergeben wird, wie in der Bedienungsanleitung beschrieben. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug und die Leistungslieferung werden mit einer 1000-mal je kWh blinkenden LED neben dem Display angezeigt. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Bezug und Lieferung, die Wirkenergie der rücksetzbaren Speicher Bezug und Lieferung sowie die Momentanwerte Leistung, Spannung, Strom und der PcH-Wert angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter wird false und der entsprechende Außenleiter im Display angezeigt. Zähler-Sonderbetriebsarten: In den Zähler-Betriebsarten des FAM14 liegt der Fokus auf der einstellbaren Übertragungs­geschwindigkeit von Stromzählerdaten für externe Gebäudeenergiemanager. Daten können über angeschlossene Gateways am FAM14 abgegriffen und weitergeleitet werden (FGW14, FGW14-USB, FGW14W(L)-IP). Für Zähler ab der Fertigungswoche 33/23 sind dafür weitere Einstellmöglichkeiten am FAM14 verfügbar. Geliefert wird: Eltako Bus-Zweiweg-Drehstromzähl. DSZ14DRSZ-3x80A MID, Verpackungseinheit: 1 Stk., EAN: 4010312501887
