Eltako B4T55E-pg Funk Taster 4-Kanal Aufputz Reichweite max. (im Freifeld) 30m

Produktbeschreibung

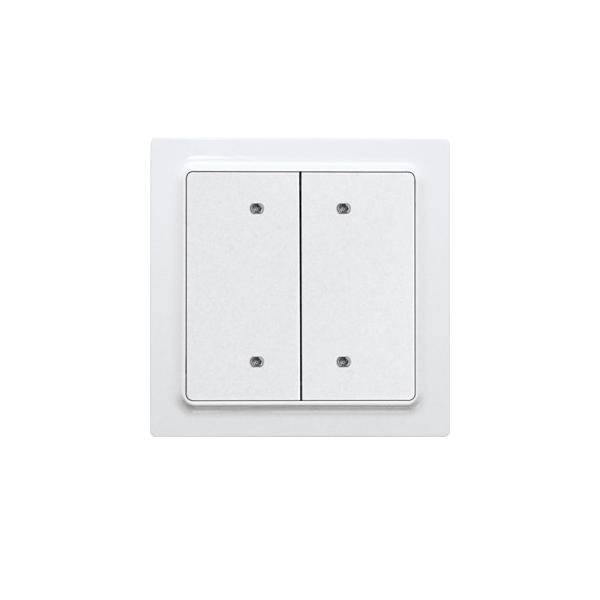

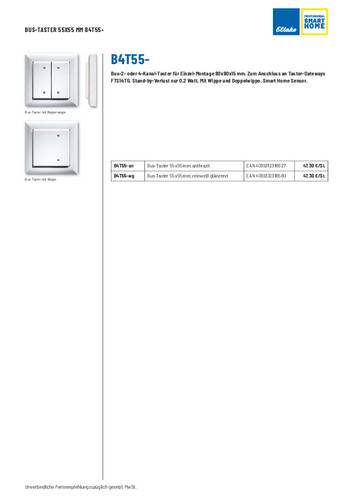

Bus-2- oder 4-Kanal-Taster für Einzel-Montage 80x80x15mm. Zum Anschluss an Taster-Gateways FTS14TG. Stand-by-Verlust nur 0,2 Watt. Mit Wippe und Doppelwippe. Smart Home Sensor. Im Lieferumfang enthalten sind eine Halteplatte, ein Befestigungsrahmen mit eingerasteter Elektronik, ein Rahmen R, eine Wippe und eine Doppelwippe. Mit der Doppelwippe können 4 auswertbare Signale eingegeben werden, mit der Wippe nur 2 Signale. Hinten ist eine 20cm lange Busleitung rot-schwarz herausgeführt. Rot Anschluss an BP, schwarz an BN eines Taster-Gateways FTS14TG. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTK können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus- Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen B4 mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. Mit 4 bzw. 2 gelben LEDs werden Bestätigungs-Telegramme von Aktoren angezeigt, wenn die ID s der Aktoren mit PCT14 in die ID-Tabelle des FTS14TG eingetragen wurden. Über einer 55mm-Schalterdose werden die in der Dose vorhandenen Hülsen zur Schraubbefestigung verwendet. Montage: Halteplatte anschrauben. Zuerst den Rahmen aufstecken und danach den Befestigungsrahmen mit der Elektronik au
