Eltako 23100832 Treppenlichtzeitschalter Hutschiene 8V DC/AC, 12V DC/AC, 24V DC/AC, 110V DC/AC, 230V

Der Treppenlichtzeitschalter Eltako TLZ12-8plus bietet eine flexible Zeiteinstellung von 1 bis 30 Minuten und eignet sich für bis zu 2300W Glühlampenlast. Dank bistabilem Relais gibt es keine Verlustleistung im Betrieb, und die integrierte Ausschaltvorwarnung sorgt für zuverlässige Lichtsteuerung. Mit Funktionen wie Taster-Dauerlicht und einer Multifunktionsumschaltung bietet er vielseitige Einsatzmöglichkeiten in 3- und 4-Leiter-Schaltungen. Features: Flexible Zeiteinstellung von 1 bis 30 Minuten Bistabiles Relais für geringe Verlustleistung Integrierte Ausschaltvorwarnung für zuverlässige Lichtsteuerung Vielseitige Einsatzmöglichkeiten in 3- und 4-Leiter-Schaltungen Einfache Bedienung und Installation Technische Daten: Betriebsspannung: 8…230 V~ Schaltstrom: 16 A Max. Glühlampenlast: 2300 W Leistungsaufnahme: 600 W Anzahl der Kontakte: 1 Schließer Schaltungsart: 3- und 4-Leiter Schaltung Einbautiefe: 58 mm Lieferumfang: 1x Treppenlichtzeitschalter 1x Bedienungsanleitung

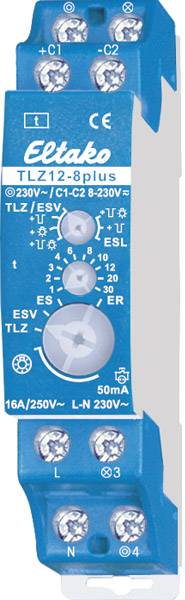

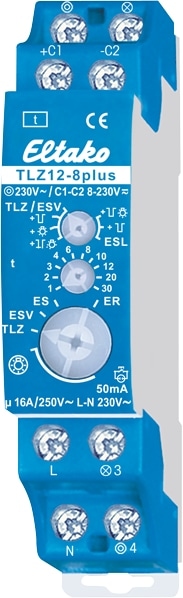

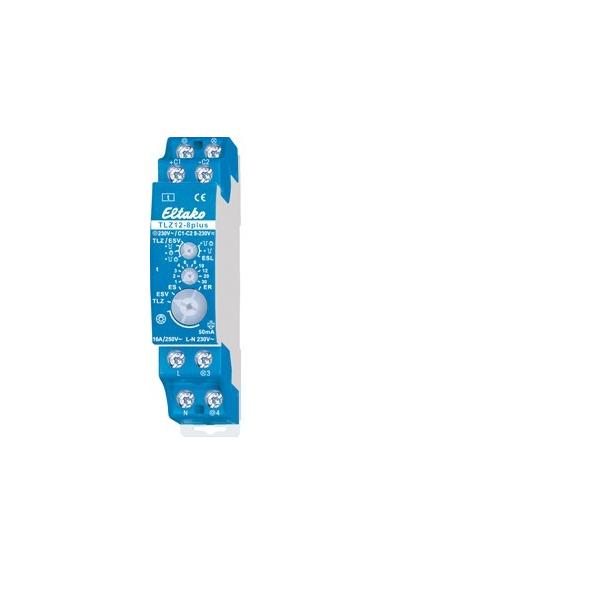

Eltako Treppenlichtzeitschalter TLZ12-8plus Hersteller:Eltako Bezeichnung:Treppenlichtzeitschalter Typ:TLZ12-8plus Funktion:elektronisch mit Ausschaltvorwarnung Montageart:DIN-Schiene Breite in Teilungseinheiten:1 Einbautiefe:58 mm Anzahl der Kontakte als Schließer:1 Steuerspannung 1:230 V Steuerspannungsart 1:AC Frequenz der Steuerspannung 1:50 Hz Steuerspannung 2:8..230 V Steuerspannungsart 2:AC/DC Bemessungsschaltstrom:1,6 A Rückfallverzögerung:1..12 min Taster Glimmlampenstrom:50 mA Schaltungsart:3- und 4-Leiter-Schaltung Ausschaltvorwarnung:flackern Stromstoßfunktion wählbar:ja Nachschaltung:nachschaltbar + Dauerlicht + Zeitverlängerung Versorgungsspannung:230 V Spannungsart der Versorgungsspannung:AC Max. Glühlampenlast:400 W Max. Leuchtstofflampenlast (parallel kompensiert):400 VA Max. Schaltleistung LED:200 W Leistungsaufnahme:600 W Eltako Treppenlichtzeitschalter TLZ12-8plus: weitere Details 1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, ESL bis 200W, Glüh­lampen bis 2300W. Steuerspannung 230V und/oder 8..230V UC. Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,7 Watt. Mit ESL-Optimierung und Multifunktion. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Die geräuschlose Elektronik belästigt nicht das empfindlichste Ohr ganz im Gegensatz zu vielen Synchronmotoren mit mechanischem Getriebe. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuer-, Versorgungs- und Schaltspannung 230V. Zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230 V UC. Für 3- und 4-Leiter-Schaltungen, nachschaltbar, mit Dachbodenbeleuchtung bei 4-Leiter-Schaltung. Automatische Erkennung der Schaltungsart. Glimmlampenstrom bis 50mA, abhängig von der Zündspannung der Glimmlampen. Genaue Zeiteinstellung 1 bis 30 Minuten mit Minutenskala. Dauerlicht-Schalter mit dem großen Drehschalter. Nach einem Stromausfall in der Funktionseinstellung TLZ wird die Beleuchtung wieder eingeschaltet, wenn der Zeitablauf noch nicht beendet war. Mit Doppelanschlüssen für Taster und Lampe, damit wahlweise oben und unten oder nur unten angeschlossen werden kann. Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach 60 Minuten automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann. Sind Taster-Dauerlicht und Ausschaltvorwarnung zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung. Werden ganz oder teilweise Energiesparlampen ESL geschaltet, dann die Ausschaltvorwarnung und das Taster-Dauerlicht auf der rechten ESL-Seite des Drehschalters einstellen. Innerhalb der ersten Sekunde nach dem Einschalten oder Nachschalten kann bei den TLZ-Funktionen die Zeit durch bis zu 3-maliges kurzes Tasten verlängert werden (pumpen). Jedes Tasten addiert 1-mal die eingestellte Zeit hinzu. Mit Multifunktion: Umschaltbar auf die Funktionen ES (Stromstoßschalter), ER (Relais) und ESV ­(Stromstoßschalter mit Rückfallverzögerung). In der Funktion ESV entsprechen die mit dem mittleren Drehschalter einstellbaren Zeiten (t) folgenden Werten: 1 = 2 min, 2 = 5 min, 3 = 10 min, 4 = 15 min, 6 = 25 min, 8 = 35 min, 10 = 45 min, 12 = 60 min, 20 = 90 min, 30 = 120 min. Nach Ablauf der eingestellten Verzögerungszeit wird automatisch ausgeschaltet, wenn der manuelle Aus-Befehl nicht gegeben wurde. Ausschaltvorwarnung und Taster-Dauerlicht sind auch bei ESV zuschaltbar. Vergessenes Dauerlicht wird nach 2 Stunden ausgeschaltet. Geliefert wird: Eltako Treppenlichtzeitschalter TLZ12-8plus, Verpackungseinheit: 1 Stk., EAN: 4010312401613

ELTAKO Treppenl.zeitschalter TLZ12-8PLUS 250V bis 2300W TLZ12-8PLUS (23100832)

Treppenlicht-Zeitschalter TLZ12-8E-PLUS 1 Schließer nicht potenzialfrei 16 A/250 V AC, Glühlampen bis 2300 W, ESL und LED-Lampen bis 200 W. Steuerspannung 230 V und / oder 8..230 V UC. Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,7 Watt. Mit ESL-Optimierung und Multifunktion. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18 mm breit, 58 mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Insbesondere verlängert dies die Lebensdauer von Energiesparlampen. Die geräuschlose Elektronik belästigt nicht das empfindlichste Ohr ganz im Gegensatz zu vielen Synchronmotoren mit mechanischem Getriebe. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuer-, Versorgungs- un - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Eltako TLZ12-8plus Treppenlicht (V) Zeitschalter 1S 16A 23100832
