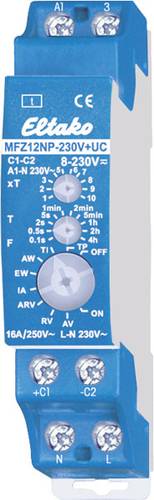

Eltako 23100001 MFZ12NP-230V+UC Zeitrelais Multifunktional 230V 1 St. Zeitbereich: 0.1s - 40h 1 Schl

Eltako Zeitrelais,multifunktion MFZ12NP-230V+UC Hersteller:Eltako Bezeichnung:Zeitrelais,multifunktion 1S,16A/250V AC Typ:MFZ12NP-230V+UC Ausführung des elektrischen Anschlusses:Schraubanschluss Zeitbereich:0,1..14400 s Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 V Bemessungssteuerspeisespannung Us bei DC:12 V Anzahl der Ausgänge, unverzögert, Schließer:1 Werkstoff des Kontakteinsatzes:Thermoplast Werkstoff des Kontaktes:Kupfer Werkstoff der Kontaktbeschichtung:sonstige Betriebsspannung bei AC 50 Hz:230 V Betriebsspannung bei DC:8 V Spannungsart der Betriebsspannung:AC Nennstrom:10 A Max. Einschaltstrom:10 A Breite:18 mm Höhe:66 mm Tiefe:58 mm Eltako Zeitrelais,multifunktion MFZ12NP-230V+UC: weitere Details 1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2300W*. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung 230V und zusätzlich galvanisch getrennte Universal-Steuerspannung 8..230V UC. Versorgungs- und Schaltspannung 230V. Sehr geringes Schaltgeräusch. Zeiten zwischen 0,1 Sekunden und 40 Stunden einstellbar. Funktionen F: RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung. EW = Einschaltwischer. AW = Ausschaltwischer. ARV = Ansprech- und Rückfallverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Die Leuchtdiode unter dem oberen Drehschalter informiert während des Zeitablaufs über die Kontaktstellung. Sie blinkt, solange der Arbeitskontakt offen und leuchtet ständig, solange er geschlossen ist. Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunden (Zeitbasis 0,1 Sekunden und Multiplikator 1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%. Geliefert wird: Eltako Zeitrelais,multifunktion 1S,16A/250V AC MFZ12NP-230V+UC, Verpackungseinheit: 1 Stk., EAN: 4010312602935

Multifunktions-Zeitrelais MFZ12NP-230 V+8..230 V UC 16 A/250 V AC Reiheneinbaugeräte für Montage auf Tragschienen DIN-EN 60715 TH35. Steuereingang 230 V AC und bei MFZ12NP-230 V+8..230 V UC zusätzlich für Universalspannung 8 bis 230 V UC. Versorgungsspannung 230 V AC. Zeiten zwischen 0,1 Sekunden und 40 Stunden einstellbar. Mit Dauer-Ein- und Dauer-Aus-Schalter. 1 Teilungseinheit = 18 mm breit, 55 mm tief. Kontakt 1 Schließer 16 A/250 V AC nicht potenzialfrei. Funktionen MFZ12NP RV = Rückfallverzögerung AV = Ansprechverzögerung TI= Taktgeber mit Impuls beginnend TP= Taktgeber mit Pause beginnend IA= Impulsgesteuerte Ansprechverzögerung EW= Einschaltwischer AW= Ausschaltwischer ARV= Ansprech- und Rückfallverzögerung ON= Dauer EIN OFF= Dauer AUS Ausführung des elektrischen Anschlusses Schraubanschluss Zeitbereich 0.1 - 14400 s Bemessungssteuerspeisespannung AC 50 Hz 230 - 230 V Bemessungssteuerspeisespannung DC 12 - 12 V Anzahl der Ausgänge, unverzögert, Schlie - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Eltako MFZ12NP-230V+UC Multifunktions (V)Zeitrelais 10Fkt 1S n.potenz 23100001
