Eaton Zählerschrank 3-Punkt ZSD-ZV-1100/APZKEVCI 502127

Produktbeschreibung

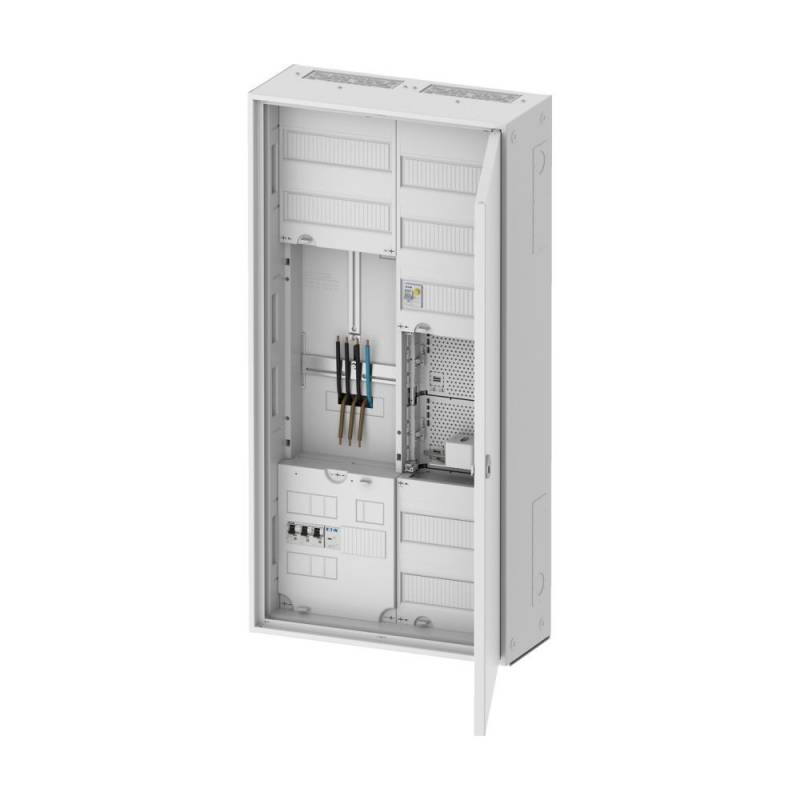

Eaton Zählerschrank 3-Punkt ZSD-ZV-1100/APZKEVCI

Hersteller:Eaton
Bezeichnung:Zählerschrank 3-Punkt 1100mm EVCI
Typ:ZSD-ZV-1100/APZKEVCI
Bemessungsstrom:63 A
Ausführung:1-stöckig
Anzahl der Zählerplätze:1
Unterer Anschlussraum:mit Sammelschiene 5-polig
Montageart:Aufputz
Werkstoff:Stahl
Farbe:weiß
RAL-Nummer:9016
Anzahl der Verteilerreihen:3
Anzahl der Felder:2
Mit Montageplatte:ja
Schutzart (IP):IP31
Breite:550 mm
Höhe:1100 mm
Tiefe:225 mm
Einbaubreite:500 mm
Einbauhöhe:1050 mm
Einbautiefe:225 mm

Eaton Zählerschrank 3-Punkt ZSD-ZV-1100/APZKEVCI: weitere Details

Zählerschrank 3-Punkt 1.100 mm EVCI eMobility Erweiterungsschrank Bestückt + vorverdrahtet durch Eaton Feldanzahl = 2 Zählerplätze vorverdrahtet = 1 Zählerplätze Reserve = 0 Zählerplätze Verdrahtung = 16mm² Verteilerreihen = 3 Sammelschienen 5-polig HLAK 5-polig N/PE Doppelstock Anschlussklemmen. Mit vorverdrahteten Schalt- und Schutzgeräten FI/LS Schalter zur Absicherung der Schutzkontaktsteckdose (Typ F) im Kommunikationsfeld Leitungsschutzschalter zur Absicherung der Wallbox-Leitung, Individuell erweiterbar z.B. mit Fi-Schutzschalter für die Wallbox entsprechend der Betriebsanleitung des Wallboxherstellers APZ und RfZ mit Parkposition für RJ45/12/10, sowie Parkposition für Spannungsversorgungs-Stecker APZ und RfZ mit vollflächiger mikroperforierter Montageplatte aus Kunststoff und tiefenverstellbarer isolierter Hutschiene 12 TE Netzseitiger Anschlussraum NAR mit Sammelschiene Kupfer 12x5 mm Bestückungspaket im NAR mit Überspannungsschutz/Kombiableiter 1x SPZT123-300/3+NPE-S, 2x Spannungsversorgungskabel 6kV Verteilerfeld mit Querverdrahtung zum Anlageseitigen Anschlussraum AAR mit FI/LS 1x PXK 16A 1-polig+N 30mA Typ A und Leitungsschutzschalter 1x PXL 32A 3-polig C-Char. Patchkabel 6kV 8-polig geschirmt im Lieferumfang. Im Kommunikationsfeld befindet sich eine vorverdrahtet Schutzkontaktsteckdose (Typ F) zur Spannungsversorgung eines Kommunikationsgerätes z.B eines Routers Zur Montage des Zählerschrankes an der Wand wird die Montageleiste ZSD-MON/SN/B2 (Eaton Art.-Nr. 226597) empfohlen, bitte separat bestellen.

Geliefert wird: Eaton (Installation) Zählerschrank 3-Punkt 1100mm EVCI ZSD-ZV-1100/APZKEVCI, Verpackungseinheit: 1 Stk., EAN: 9010653072003
