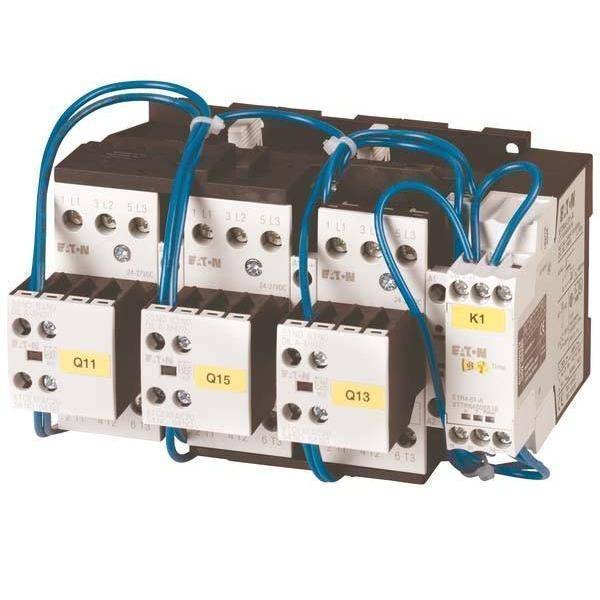

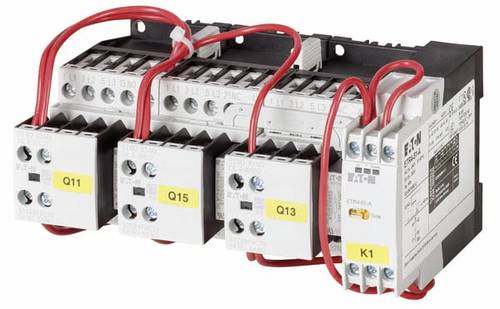

Eaton SDAINLM16(230V50HZ,240V60HZ) Stern-Dreieck-Kombination 7.5kW 1St.

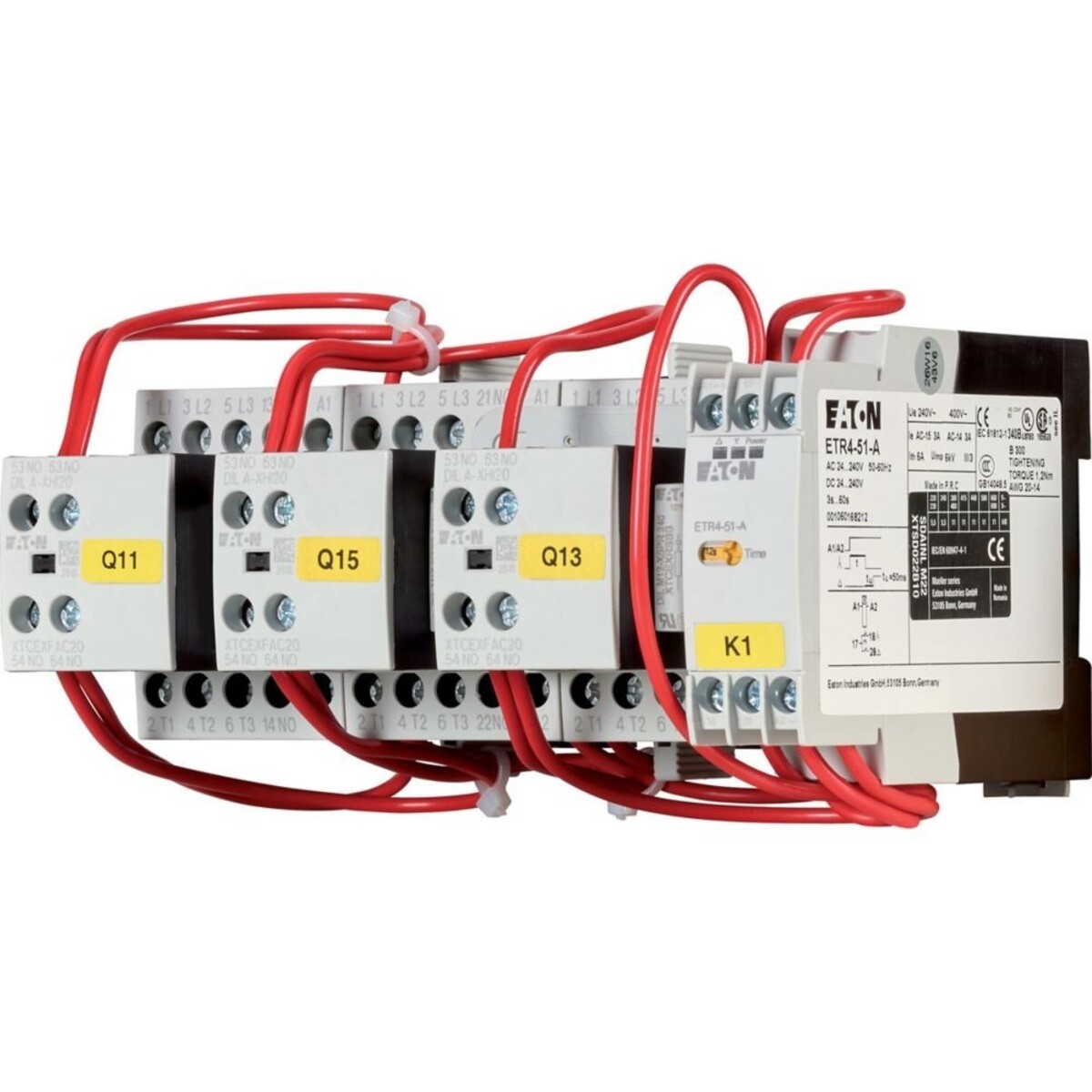

Eaton Sterndreieckschütz SDAINLM16(230V50HZ) Hersteller:Eaton Bezeichnung:Sterndreieckschütz 7,5kW 400V,AC Typ:SDAINLM16(230V50HZ) Funktion:Stern-Dreieck-Schütz Tragschienenmontage möglich:nein Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 V Bemessungssteuerspeisespannung Us bei AC 60 Hz:240 V Bemessungssteuerspeisespannung Us bei DC:0 V Spannungsart zur Betätigung:AC Anzahl der Schließer als Hauptkontakte:9 Anschlussart Hauptstromkreis:Schraubanschluss Spannungsart der Betriebsspannung:AC Betriebsspannung bei AC 50 Hz:24..690 V Betriebsspannung bei AC 60 Hz:24..690 V Betriebsspannung bei DC:0 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V:16 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V:16 A Bemessungsbetriebsleistung bei AC-3, 400 V:7,5 kW Bemessungsbetriebsleistung NEMA:0 kW Anzahl der Hilfskontakte als Schließer:3 Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:Schraubanschluss Schutzart (IP):IP20 Schutzart (NEMA):sonstige Breite:158 mm Höhe:82 mm Tiefe:117 mm Eaton Sterndreieckschütz SDAINLM16(230V50HZ): weitere Details Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 16 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7,5 kW, 500 V: P= 7,5 kW, 660 V 690 V: P= 7,5 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: AC-Betrieb Geliefert wird: Eaton (Moeller) Sterndreieckschütz 7,5kW 400V,AC SDAINLM16(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082783112

Max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V, kW: 4 380 V 400 V, kW: 7.5 500 V, kW: 7.5 660 V 690 V, kW: 7.5 Hauptmerkmale Merkmale Produktfarbe Grau Leistung AC Eingangsspannung 230 - 240 V AC Eingangsfrequenz 50 - 60 Hz Stromstärke 16 A Gewicht und Abmessungen Abmessungen (BxTxH) 158 x 117 x 68 mm Betriebsbedingungen Betriebstemperatur 25 - 60 °C

Funktion Stern-Dreieck-Schütz Tragschienenmontage möglich nein Bemessungssteuerspeisespannung AC 50 Hz 230 - 230 V Bemessungssteuerspeisespannung AC 60 Hz 240 - 240 V Bemessungssteuerspeisespannung DC 0 - 0 V Spannungsart zur Betätigung AC Anzahl der Öffner als Hauptkontakte 0 Anzahl der Schließer als Hauptkontakte 9 Anschlussart Hauptstromkreis Schraubanschluss Spannungsart der Betriebsspannung AC Betriebsspannung AC 50 Hz 24 - 690 V Betriebsspannung AC 60 Hz 24 - 690 V Betriebsspannung DC 0 - 0 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V 16 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V 16 A Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW Bemessungsbetriebsleistung NEMA 0 kW Anzahl der Hilfskontakte als Öffner 0 Anzahl der Hilfskontakte als Schließer 3 Anzahl der Hilfskontakte als Wechsler 0 Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss Schutzart (IP) IP20 - Industriematerial Ind-Schaltgeraete Indus.Relais/Schütz - EATON SDAINLM16 230V50Hz 240V60Hz 278311 Stern-Dreieck-Schützkombi 7,5kW 400V
