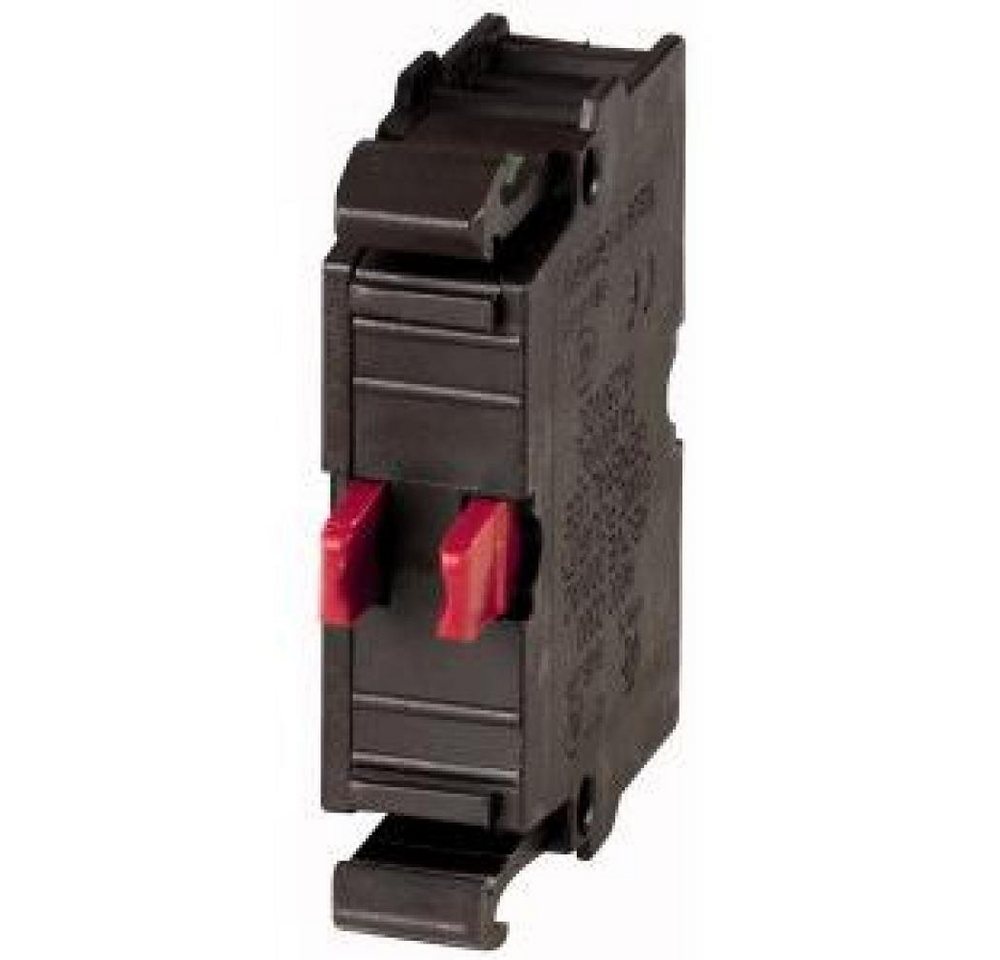

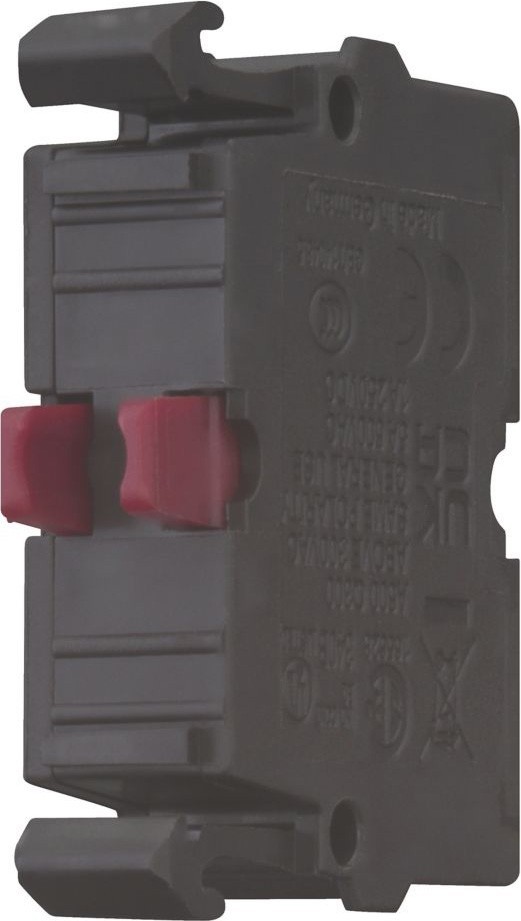

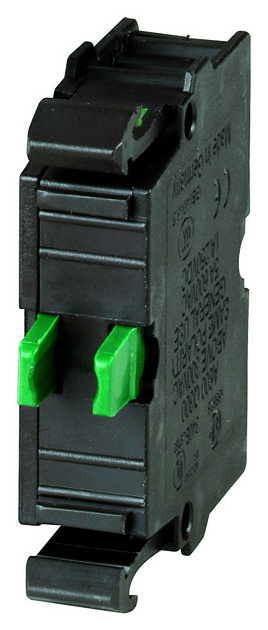

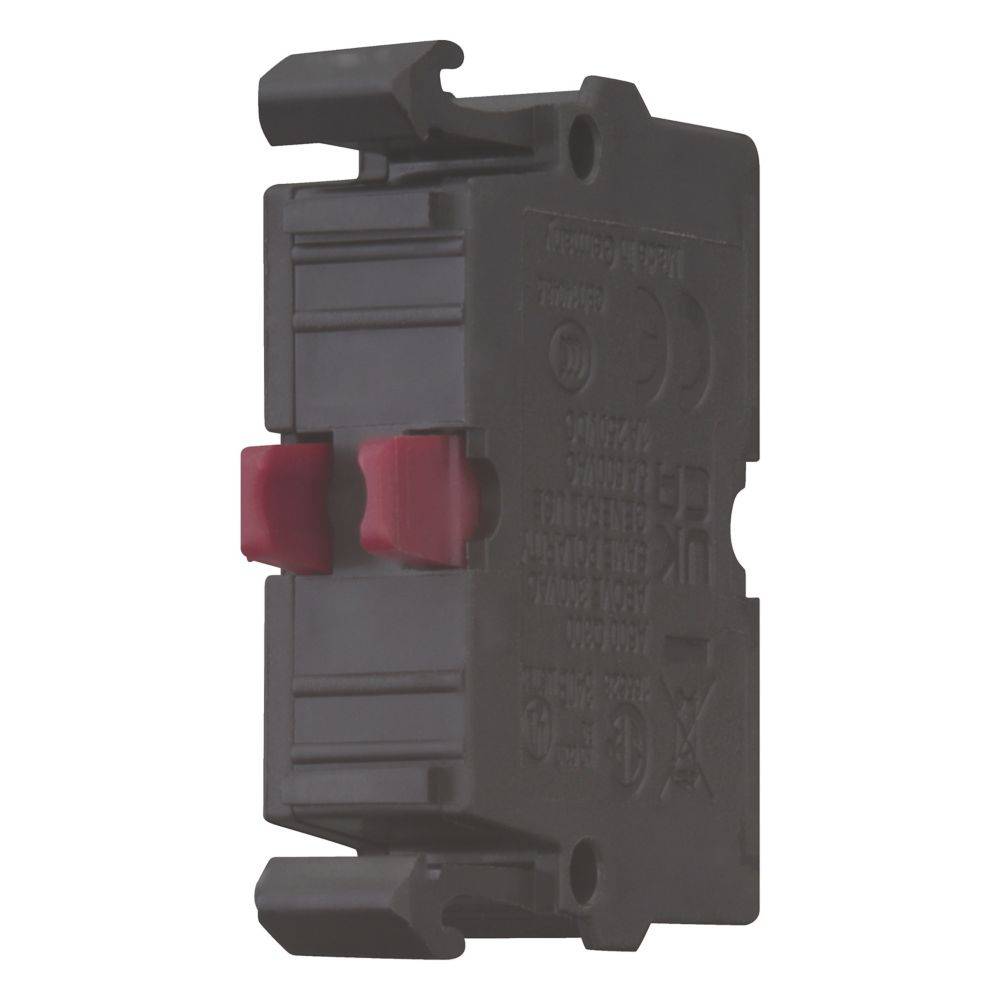

Eaton M22-K01 KONTAKTELEMENT FRONTBEF. 1 Ö

Technische Daten: Anschluss: Schraubklemmen Kontaktart: 1 Öffner Schaltspannung: 500 V/AC Schaltstrom: 2 A Schutzart: IP20 Temperaturbereich:-25 °C – 70 °C

Kontaktelement, Norm/Zulassung: UL/CSA, IEC, Baugröße: NZM1/2/3/4, Anschlusstechnik: Schraubklemmen, Befestigung: Frontbefestigung, Kontaktbestückung Ö &#61, Öffner: 1 Ö, Kontaktbestückung Hinweis: &#61, Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Weg des Bedienteils und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1 Zwangsöffnungsweg: mm 4.8, maximaler Weg: mm 5.7, Mindestkraft für Zwangsöffnung: N 15, Schutzart: IP20, Anbindung an SmartWire-DT: nein, Anschlussart: Einzelkontakt, Beschreibung Ausgelösthilfsschalter HIA: Allgemeine Ausgelöstmeldung „&#43,“ bei Auslösung durch Spannungsauslöser, Überlastauslöser, Kurzschlussauslöser sowie bei Einsatz des Fehlerstromauslösers durch Fehlerstrom., Verwendung mit Leistungsschalter Baugröße NZM1, 2, 3: Ein Ausgelösthilfsschalter ist in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM4: Bis zu zwei Ausgelösthilfsschalter sind in den Leistungsschalter einclipsbar., Beliebige Kombinationen der Hilfsschaltertypen sind möglich., Nicht in Verbindung mit Lasttrennschalter PN…, Kennzeichnung im Schalter: HIA., Kennzeichnung im FI-Block: HIAFI., Bei Verwendung der Ausgelösthilfsschalter im FI-Block arbeitet der Öffnerkontakt als Schließer und der Schließerkontakt als Öffner., Beschreibung Normalhilfsschalter HIN: Schaltet mit den Hauptkontakten. Übernimmt Melde- und Verriegelungsaufgaben., Verwendung mit Leistungsschalter Baugröße NZM1: Ein Normalhilfsschalter ist in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM2: Bis zu zwei Normalhilfsschalter sind in den Leistungsschalter einclipsbar., Verwendung mit Leistungsschalter Baugröße NZM3, 4: Bis zu drei Normalhilfsschalter sind in den Leistungsschalter einclipsbar., Beliebige Kombinationen der Hilfsschaltertypen sind möglich., Kennzeichnung im Schalter: HIN., Bei Kombination mit Fernabtrieb NZM-XR... ist der rechte Einbauplatz Normalhilfsschalter HIN nur mit Einzelkontakten bestückbar., verwendbar für: NZM1(-4), 2(-4), 3(-4), 4(-4), PN1(-4), 2(-4), 3(-4), N(S)1(-4), 2(-4), 3(-4), 4(-4), Normen und Bestimmungen: IEC 60947-5-1
