Eaton Leistungsschütz m.Br. DILM820/22(RA110) 208224

Produktbeschreibung

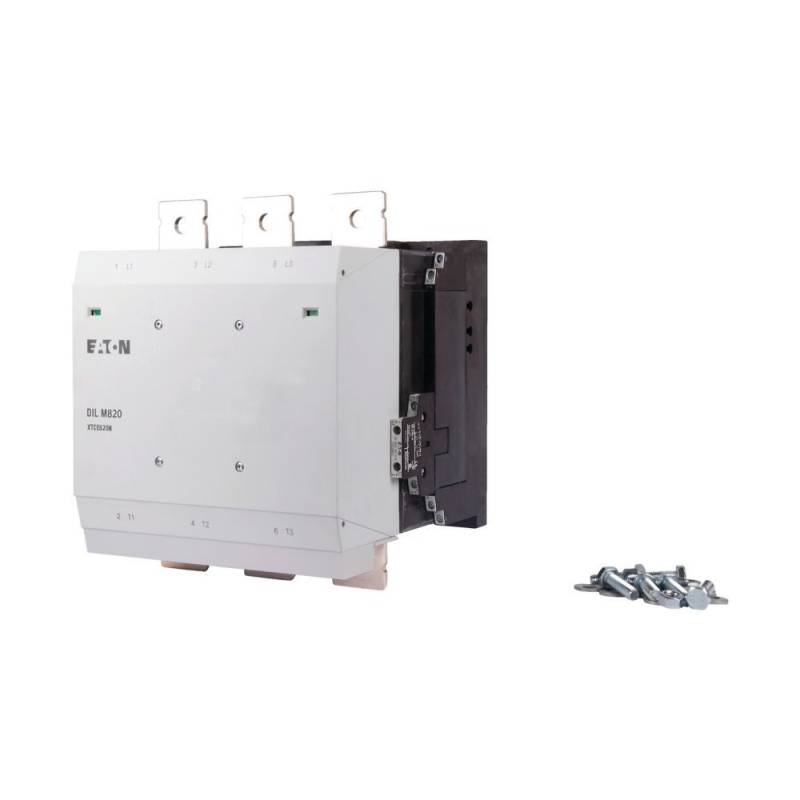

Eaton Leistungsschütz m.Br. DILM820/22(RA110)

Hersteller:Eaton
Bezeichnung:Leistungsschütz m.Br. 2S2Ö 450kW/400V/AC3
Typ:DILM820/22(RA110)
Bemessungssteuerspeisespannung Us bei AC 50 Hz:48..110 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:48..110 V
Bemessungssteuerspeisespannung Us bei DC:48..110 V
Spannungsart zur Betätigung:AC/DC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schienenanschluss
Betriebsspannung bei AC 50 Hz:48..110 V
Betriebsspannung bei AC 60 Hz:48..110 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:1225 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:820 A
Bemessungsbetriebsleistung bei AC-3, 400 V:450 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:656 A
Bemessungsbetriebsleistung bei AC-4, 400 V:355 kW
Bemessungsbetriebsleistung NEMA:522 kW
Anzahl der Hilfskontakte als Schließer:2
Anzahl der Hilfskontakte als Öffner:2
Geeignet für Reiheneinbau:nein
Breite:250 mm
Höhe:296 mm
Tiefe:232 mm

Eaton Leistungsschütz m.Br. DILM820/22(RA110): weitere Details

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 820 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 1225 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith = 2500 A

Geliefert wird: Eaton (Moeller) Leistungsschütz m.Br. 2S2Ö 450kW/400V/AC3 DILM820/22(RA110), Verpackungseinheit: 1 Stk., EAN: 4015082082246
