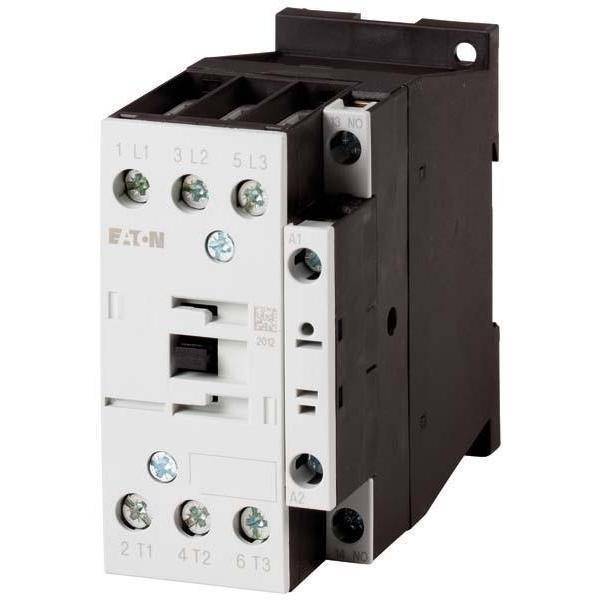

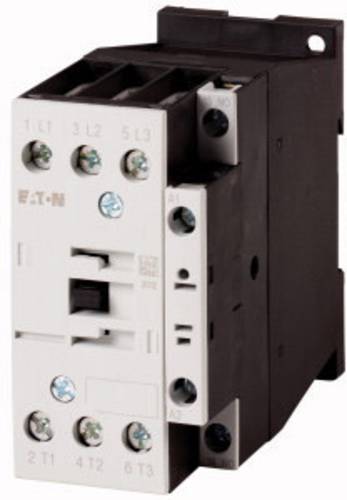

Eaton 277274 Leistungsschütz, 3-polig + 1 Schließer, 15 kW/400 V/AC3, DC-Betätigt

Das Leistungsschütze mit DC-Ansteuerung verfügt über einen elektronisch gesteuerten Antrieb: deutlich geringere Abwärme durch reduzierte Halteleistung, kleine Anzugsleistung, direkte Ansteuerung aus der SPS ohne Koppelschütze bis 38 A.

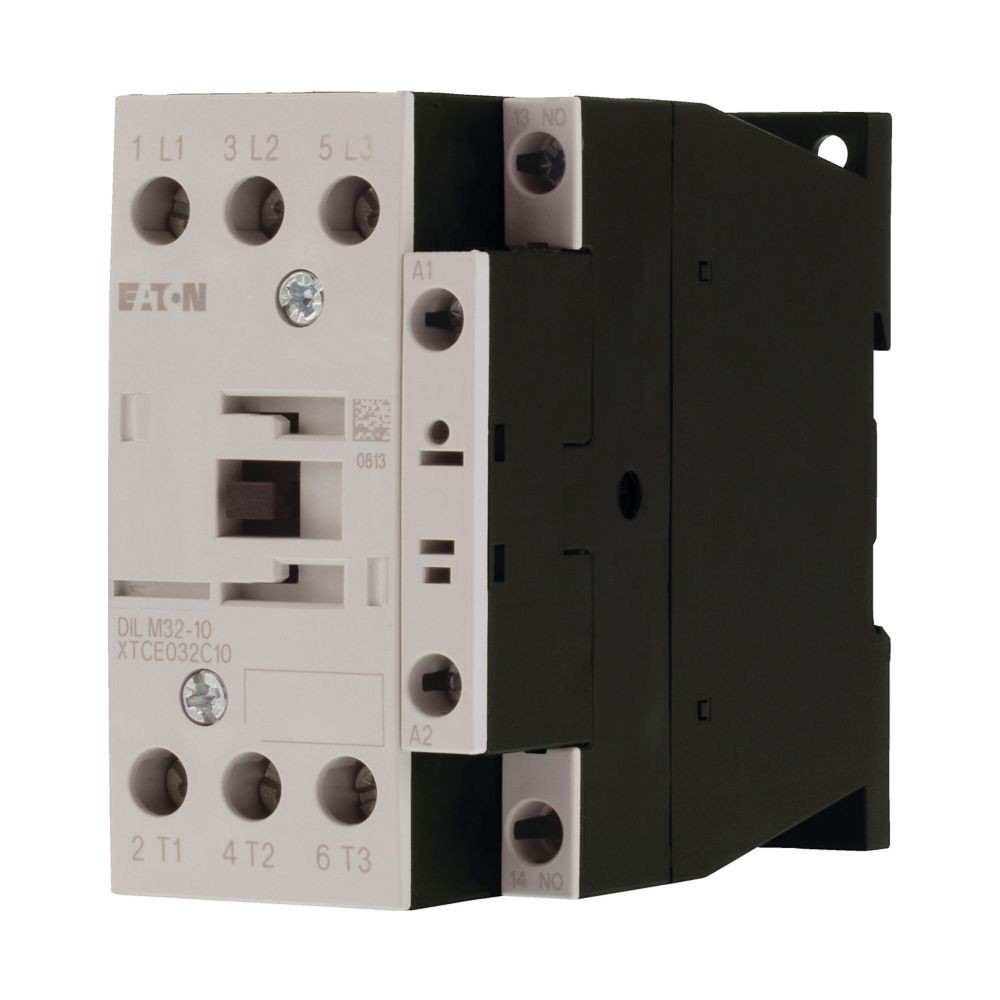

Eaton Leistungsschütz DILM32-10(RDC24) Hersteller:Eaton Bezeichnung:Leistungsschütz 1S 15kW/400V,DC Typ:DILM32-10(RDC24) Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 V Bemessungssteuerspeisespannung Us bei AC 60 Hz:0 V Bemessungssteuerspeisespannung Us bei DC:24..27 V Spannungsart zur Betätigung:DC Anzahl der Schließer als Hauptkontakte:3 Anschlussart Hauptstromkreis:Schraubanschluss Betriebsspannung bei AC 50 Hz:24..690 V Betriebsspannung bei AC 60 Hz:24..690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V:45 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V:32 A Bemessungsbetriebsleistung bei AC-3, 400 V:15 kW Bemessungsbetriebsstrom Ie bei AC-4, 400 V:15 A Bemessungsbetriebsleistung bei AC-4, 400 V:7 kW Bemessungsbetriebsleistung NEMA:14,9 kW Anzahl der Hilfskontakte als Schließer:1 Geeignet für Reiheneinbau:nein Breite:45 mm Höhe:85 mm Tiefe:97 mm Eaton Leistungsschütz DILM32-10(RDC24): weitere Details Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig Geliefert wird: Eaton (Moeller) Leistungsschütz 1S 15kW/400V,DC DILM32-10(RDC24), Verpackungseinheit: 1 Stk., EAN: 4015082772741

Beschreibung Leistungsschütz DILM Das Leistungsschütze mit DC-Ansteuerung verfügt über einen elektronisch gesteuerten Antrieb: deutlich geringere Abwärme durch reduzierte Halteleistung, kleine Anzugsleistung, direkte Ansteuerung aus der SPS ohne Koppelschütze bis 38 A. Technische Daten: Ausführung: 3-polig Betätigungs-Spannung: 24 - 27 V/DC Kontaktart: 1 Schließer Leistung: 15 kW Typ: DILM32-10(RDC24)

xStart mit Schraubklemmen 3polig, zum Schalten von Motoren, aufsteckbare Zusatzkontakte gleicher Grösse bis 15KW, identische Baugrösse bei AC und DC-Antrieb, DC-Antrieb mit integrierter Schutzbeschaltung, geringe Halteleistung bei DC-Antrieb Rahmenklemmen mit zwei Klemmräumen bei Hauptstrombahnen. IE3 ready. Bemessungsbetriebsleistung bei AC-3, 400 V: 15kWBemessungsbetriebsleistung bei AC-4, 400 V: 7kWBemessungsbetriebsstrom Ie bei AC-1, 400 V: 45ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 32ABemessungs...

Bemessungssteuerspeisespannung AC 50 Hz 0 - 0 V Bemessungssteuerspeisespannung AC 60 Hz 0 - 0 V Bemessungssteuerspeisespannung DC 24 - 27 V Spannungsart zur Betätigung DC Anzahl der Öffner als Hauptkontakte 0 Anzahl der Schließer als Hauptkontakte 3 Anschlussart Hauptstromkreis Schraubanschluss Betriebsspannung AC 50 Hz 24 - 690 V Betriebsspannung AC 60 Hz 24 - 690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW Bemessungsbetriebsstrom Ie bei AC-4, 400 V 15 A Bemessungsbetriebsleistung bei AC-4, 400 V 7 kW Bemessungsbetriebsleistung NEMA 14,9 kW Anzahl der Hilfskontakte als Schließer 1 Anzahl der Hilfskontakte als Öffner 0 Geeignet für Reiheneinbau nein Breite 45 mm Höhe 85 mm Tiefe 97 mm - Industriematerial Ind-Schaltgeraete Indus.Relais/Schütz - EATON DILM32-10 RDC24 277274 Leistungsschütz 3p+1S 15kW 400V AC3 DC
