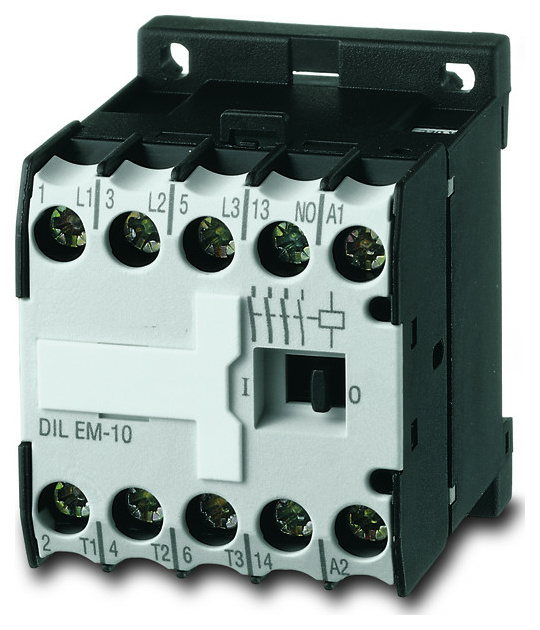

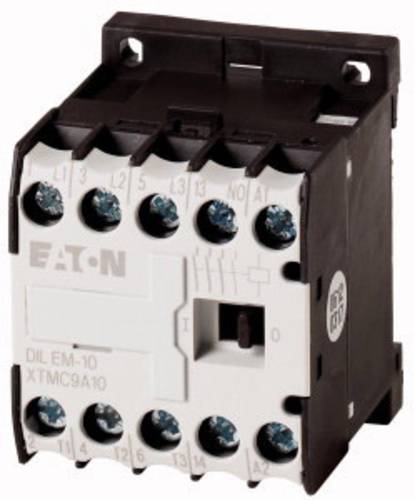

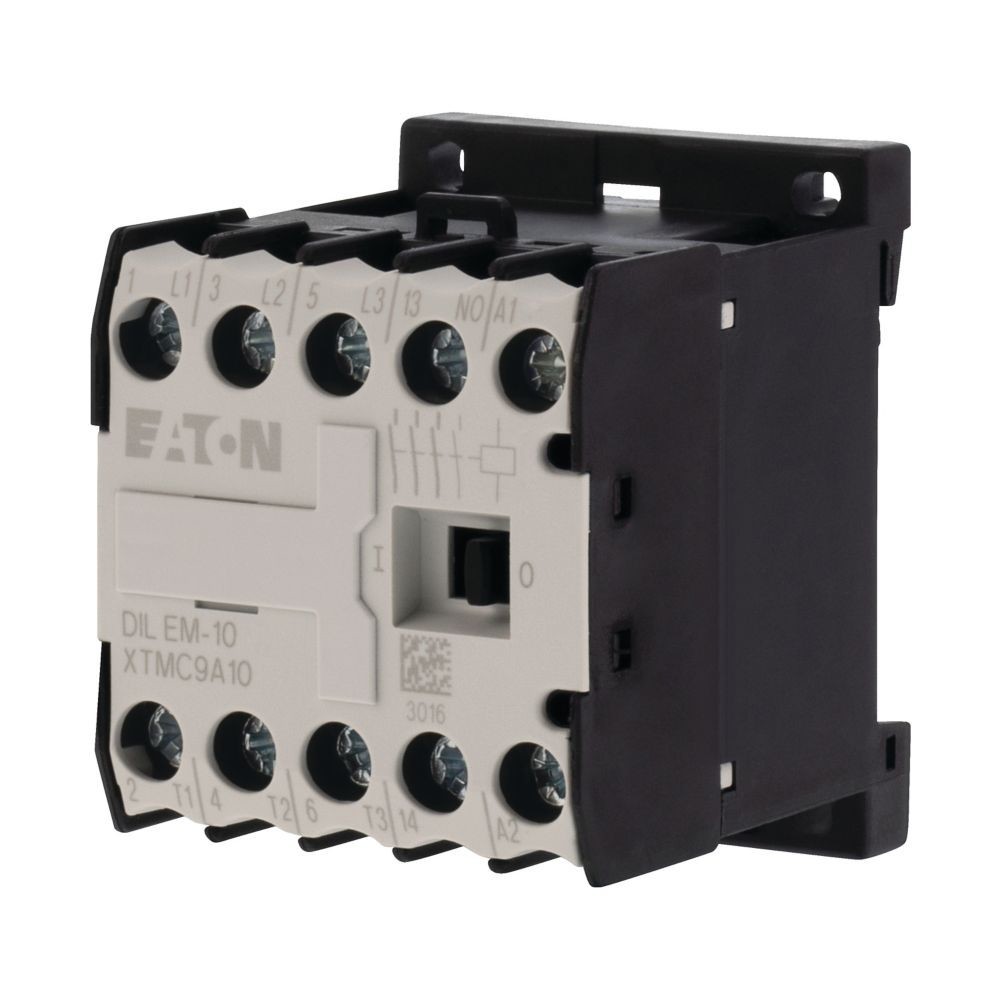

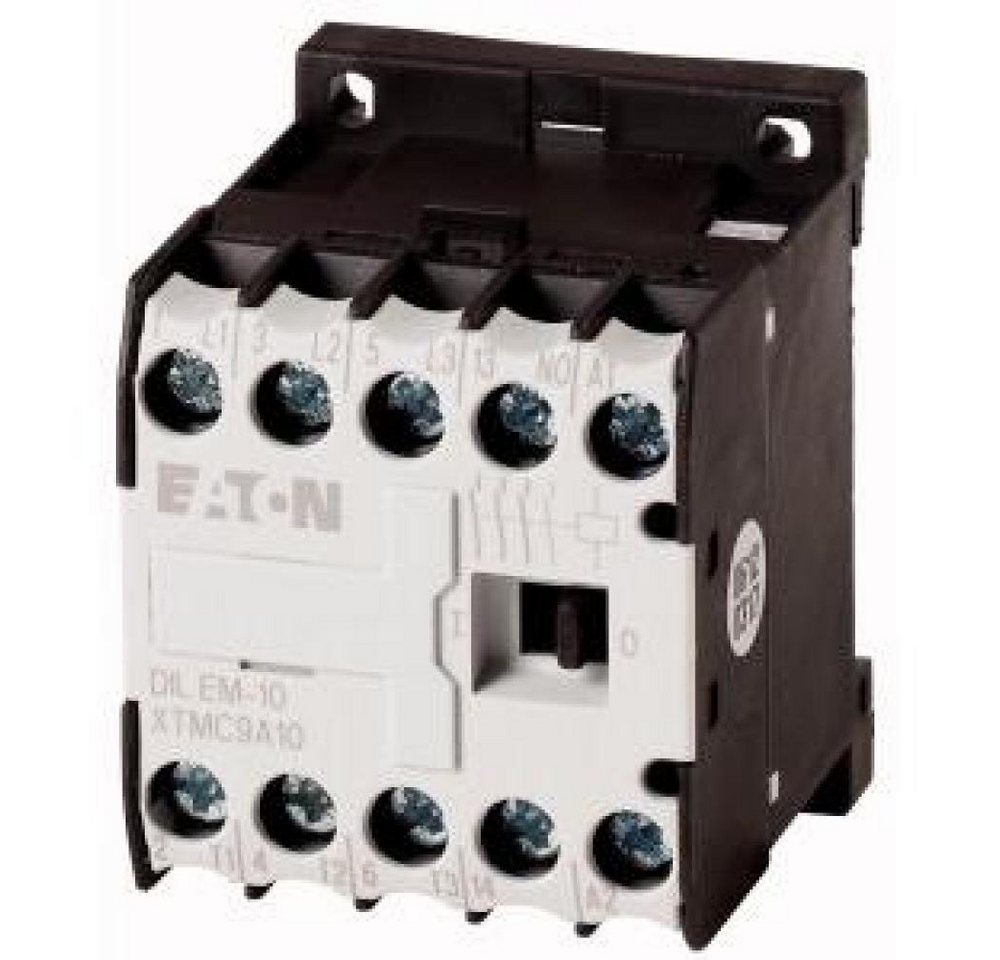

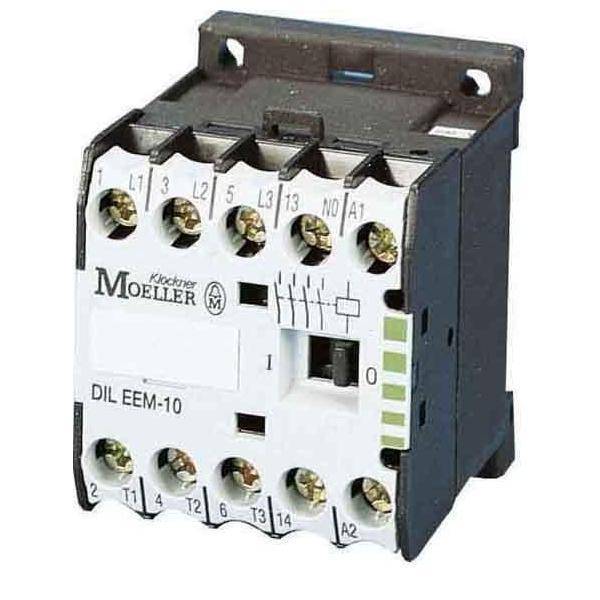

Eaton DILEM-10(230V50HZ240 LEISTUNGSSCHUETZ

Mit dem DILEM können Motoren bis 4 kW zuverlässig gesteuert werden. Kompakte Abmessungen für kleine Einbauräume.

Leistungsschütz, 3-Polig + 1 Schließer, 4 Kw/400 V/Ac3 Ean 4015080517863 Worldwide Eaton Warranty Eaton

Eaton Leistungsschütz DILEM-10(230V50HZ) Hersteller:Eaton Bezeichnung:Leistungsschütz AC-3/400V:4kW 3p Typ:DILEM-10(230V50HZ) Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 V Bemessungssteuerspeisespannung Us bei AC 60 Hz:240 V Bemessungssteuerspeisespannung Us bei DC:0 V Spannungsart zur Betätigung:AC Anzahl der Schließer als Hauptkontakte:3 Anschlussart Hauptstromkreis:Schraubanschluss Betriebsspannung bei AC 50 Hz:24..690 V Betriebsspannung bei AC 60 Hz:24..690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V:22 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V:9 A Bemessungsbetriebsleistung bei AC-3, 400 V:4 kW Bemessungsbetriebsstrom Ie bei AC-4, 400 V:6,59999999 A Bemessungsbetriebsleistung bei AC-4, 400 V:3 kW Bemessungsbetriebsleistung NEMA:3,7 kW Anzahl der Hilfskontakte als Schließer:1 Geeignet für Reiheneinbau:nein Breite:45 mm Höhe:58 mm Tiefe:52 mm Eaton Leistungsschütz DILEM-10(230V50HZ): weitere Details Leistungsschütz, Anwendung: Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A Geliefert wird: Eaton (Moeller) Leistungsschütz AC-3/400V:4kW 3p DILEM-10(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015080517863

Hauptmerkmale Merkmale Produktfarbe Schwarz, Weiß Anzahl der Pole 3 Zertifizierung IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05, CE Leistung AC Eingangsspannung 690 V AC Eingangsfrequenz 50/60 Hz Gewicht und Abmessungen Gewicht 170 g Betriebsbedingungen Betriebstemperatur 25 - 50 °C

Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie&#61, 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith &#61, Ie&#61, 22 A, gekapselt: Ith&#61, 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith&#61, 50 A, gekapselt: Ith&#61, 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P&#61, 2.2 kW, 380 V 400 V: P&#61, 4 kW, 660 V 690 V: P&#61, 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P&#61, 1.5 kW, 380 V 400 V: P&#61, 3 kW, 660 V 690 V: P&#61, 3 kW, verwendbar für: …DILEM, …DILE, Kontaktbestückung S &#61, Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigung

Leistungsschütz DIL EM Wechselspannungsbestätigung: Schnappbefestigung auf Hutschiene oder Schraubbefestigung. Spulenspannung: 230 V, 50 Hz. Thermischer Nennstrom Ith = le offen 20 A gekapselt 16 A. SchutzartIP20 MontageartSchnappbefestigung auf Hutschiene oder Schraubbefestigung Steuerspannung230 V Bemessungsleistung4 kW (Schaltleistung bei 400 V, 50/60 Hz) Bemessungssteuerspeisespannung AC 50 Hz 230 - 230 V Bemessungssteuerspeisespannung AC 60 Hz 240 - 240 V Bemessungssteuerspeisespannung DC 0 - 0 V Spannungsart zur Betätigung AC Anzahl der Öffner als Hauptkontakte 0 Anzahl der Schließer als Hauptkontakte 3 Anschlussart Hauptstromkreis Schraubanschluss Betriebsspannung AC 50 Hz 24 - 690 V Betriebsspannung AC 60 Hz 24 - 690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW Bemessungsbetriebsstrom Ie bei AC-4, 400 V 6,6 A Bemessungsbe - Industriematerial Ind-Schaltgeraete Indus.Relais/Schütz - EATON DILEM-10 230V50Hz 240V60Hz 051786 Leistg. schütz 3p+1S 4kW 400V AC3 051786
