EVALMASTERGAN1 - Demonstrationsboard für MASTERGAN1, 650 V GaN HEMTs

Produktbeschreibung

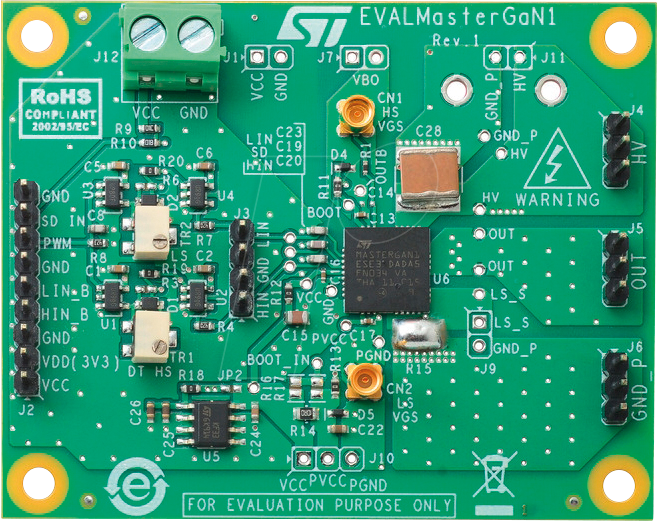

Das EVALMASTERGAN1-Board ist ein einfach zu bedienendes und schnell anpassbares Werkzeug, um die Eigenschaften des MASTERGAN1 zu bewerten und schnell neue Topologien zu erstellen, ohne dass ein komplettes PCB-Design erforderlich ist.Der EVALMASTERGAN1 bietet einen integrierten programmierbaren Totzeitgenerator mit einer einzigen VCC-Versorgung (typ. 6 V). Ein integrierter linearer Spannungsregler bietet eine 3,3-V-Schiene zur Versorgung von Niederspannungs-Logikschaltungen wie Mikrocontrollern oder FPGA.Einige Ersatz-Footprints sind ebenfalls enthalten, um das Board an die endgültige Anwendung anpassen zu können. Zu diesen Anpassungen gehören: Verwendung eines separaten Eingangssignals oder eines einzelnen PWM-Signals, Verwendung einer externen Bootstrap-Diode, separate Versorgung für VCC, PVCC oder Vbo und auch die Verwendung eines Low-Side-Shunt-Widerstands für Spitzenstrom-Topologien.Alle Pins des MASTERGAN sind zugänglich.Der EVALMASTERGAN1 ist eine 56 x 70 mm breite FR-4-Leiterplatte, die ohne Zwangsbelüftung einen Rth(J-A) von 35 °C/W ergibt. Besondere Merkmale2x Enhanced Mode GaN HEMTsHalbbrücken Entwicklungsboard, geeignet für 600 VVersorgungsspannungseingang über Schraubklemmeintegrierter Totzeitgenerator Signale mit unabhängig voneinander einstellbaren TotzeitenIntegrierter 3,3-V-Regler für die Versorgung externer SchaltkreiseHochfrequenzanschluss für MASTERGAN1 GL- und GH-Pin-ÜberwachungSteckplätze für Low Side Shunt, externe Bootstrap-KondensatorenMaße: 56 x 70 mm
