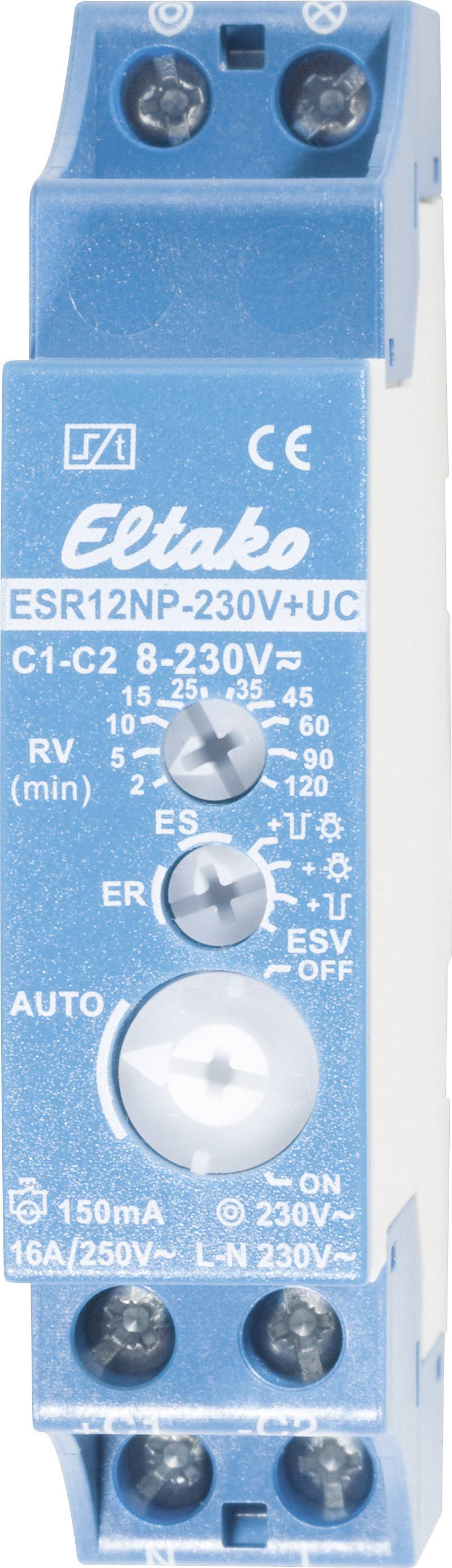

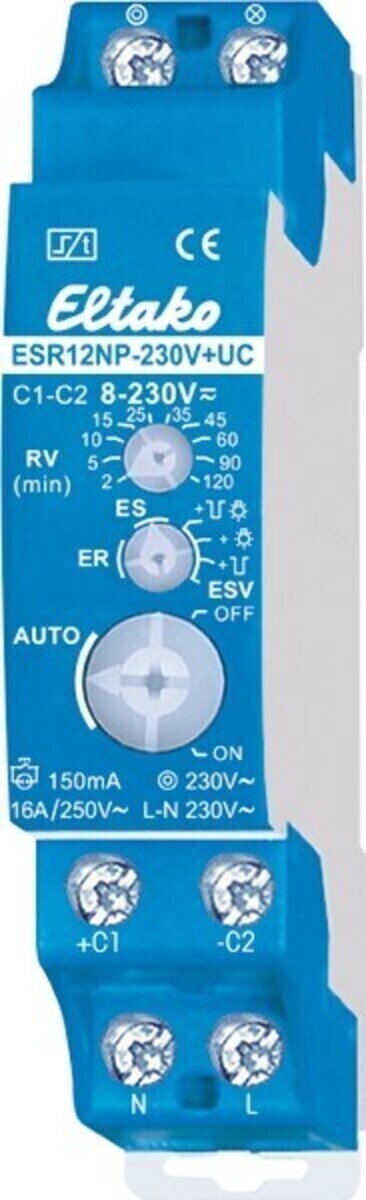

ELTAKO Stromstoßschaltrelais ESR12NP-230V+UC

Für Hutschienenmontage. Geringes Schaltgeräusch, nullspannungsschaltend. Ansteuerung mit 230 V, zusätzlicher Steuereingang 8 - 230 V/UC (galvanisch getrennt). Zeiteinstellung der Rückfallverzögerung von 2 - 120 Minuten. Glimmlampenstrom max. 150 mA. Bei Betriebsspannungs-Ausfall wird ausgeschaltet. Über einen Drehschalter sind folgende Funktionen wählbar: Stromstoßschalter · Schaltrelais · Stromstoßschalter rückfallverzögert (Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar).

Eltako Stromstoßschalter ESR12NP-230V+UC Hersteller:Eltako Bezeichnung:Stromstoßschalter 8-230VUC,1S,16A Typ:ESR12NP-230V+UC Funktion:elektronisch mit Rückfallverzögerung Montageart:DIN-Schiene Breite in Teilungseinheiten:1 Einbautiefe:58 mm Anzahl der Kontakte als Schließer:1 Steuerspannung 1:230 V Steuerspannungsart 1:AC Frequenz der Steuerspannung 1:50 Hz Steuerspannung 2:10..230 V Steuerspannungsart 2:DC Frequenz der Steuerspannung 2:50 Hz Bemessungsschaltstrom:16 A Versorgungsspannung:230 V Spannungsart der Versorgungsspannung:AC/DC Max. Glühlampenlast:2300 W Max. Leuchtstofflampenlast:1000 VA Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA Max. Leuchtstofflampenlast (parallel kompensiert):500 VA Max. Schaltstrom (cos phi 0,6):8 A Geeignet für Handbedienung:nein Eltako Stromstoßschalter ESR12NP-230V+UC: weitere Details 1 Schließer nicht potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2300W, Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuerspannung 230V, zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230V UC. Versorgungs- und Schaltspannung 230V. Sehr geringes Schaltgeräusch. Genaue Zeiteinstellung der Rückfallverzögerung RV in der Funktion ESV von 2 bis 120 Minuten mit Minutenskala. Mit Ansteuerungs-LED. Diese blinkt nach 15 Minuten bei blockiertem Taster (nicht in der Funktion ER). Am 230V-Steuereingang Glimmlampenstrom bis 150mA, unabhängig von der Zündspannung (nicht in der Funktion ER). In den Relaisfunktionen zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit einem Drehschalter kann auf die Funktionen ES, ER und ESV gestellt werden: ES = Stromstoßschalter. ER = Schaltrelais. ESV = Stromstoßschalter mit Rückfallverzögerung. Der Stromstoßschalter schaltet sich nach Ablauf der eingestellten Verzögerungszeit automatisch aus, wenn der manuelle Aus-Befehl nicht gegeben wurde. Zeitbereich bis 120 Minuten einstellbar. ESV + Ausschaltvorwarnung = Bei zugeschalteter Ausschaltvorwarnung erfolgt 30 Sekunden vor Zeitablauf die Ausschaltvorwarnung durch mehrfaches kurzes Flackern der Beleuchtung. In dieser Zeit kann nachgeschaltet werden. ESV + Taster-Dauerlicht = Bei zugeschaltetem Taster-Dauerlicht schaltet dieser Stromstoßschalter auf Dauerlicht, wenn ein Steuertaster länger als 1 Sekunde betätigt wird. Es kann durch erneutes Tasten länger als 2 Sekunden ausgeschaltet werden. Wird dies vergessen, so wird das Dauerlicht automatisch nach 2 Stunden abgeschaltet. ESV + Ausschaltvorwarnung und Taster-Dauerlicht = Sind Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung. Befindet sich dieses Stromstoß-Schaltrelais in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, benötigt es keine zusätzliche Grundlast, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden. Geliefert wird: Eltako Stromstoßschalter 8-230VUC,1S,16A ESR12NP-230V+UC, Verpackungseinheit: 1 Stk., EAN: 4010312107928

Stromstoßschalter ESR12NP-230 V UC 16 A/250 V AC Reiheneinbaugeräte für Montage auf Tragschienen DIN-EN 60715 TH35. Steuereingang 230 V AC und zusätzlich Universalsteuerspannung 8 bis 230 V UC. Mit einem Drehschalter für die Funktionen ER = Schaltrelais, ES = Stromstoßschalter und ESV = Stromstoßschalter mit Rückfallverzögerung von 2 bis 120 Minuten plus zuschalt- barer Ausschaltvorwarnung und Tasterdauerlicht. Versorgungsspannung 230 V AC. Schaltung im Nulldurchgang zur Kontakt- und Leuchtmittelschonung. 1 Teilungseinheit = 18 mm breit, 58 mm tief. Kontakt 1 Schließer 16 A/250 V AC nicht potenzialfrei. Funktion elektronisch mit Rückfallverzögerung Montageart DIN-Schiene Breite in Teilungseinheiten 1 Einbautiefe 58 mm Anzahl der Kontakte als Schließer 1 Anzahl der Kontakte als Öffner 0 Anzahl der Kontakte als Wechsler 0 Steuerspannung 1 230 - 230 V Steuerspannungsart 1 AC Frequenz der Steuerspannung 1 50 - 50 Hz Steuerspannung 2 10 - 230 - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Eltako ESR12NP-230V+UC Stromstoss 1S (V) Schaltrelais n.potenzialfr 21100102
