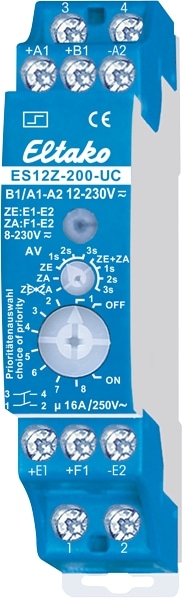

ELTAKO Stromstoßschalter ES12Z-200-8...230V UC, 16A, 2S

Für Hutschienenmontage. Geringes Schaltgeräusch, keine StandBy-Stromaufnahme. Ansteuerung mit 8 - 230 V/UC, zusätzliche Steuereingänge für zentral ein und zentral aus mit 8 - 230 V/UC (galvanisch getrennt). Glimmlampenstrom max. 50 mA ab 100 V-Steuerspannung (nur bei bestimmten Funktionen möglich). Schaltleistung max. 20 A/230 V über beide Kontakte. Über einen Drehschalter sind folgende Funktionen wählbar: Zentral EIN und AUS · Nur zentral EIN · Nur zentral AUS · Keine Zentralsteuerung. Mit einem zweiten Drehschalter können die Prioritäten gewählt sowie festgelegt werden, wie sich der Stromstoßschalter bei Betriebsspannungs-Ausfall/-Wiederkehr verhält.

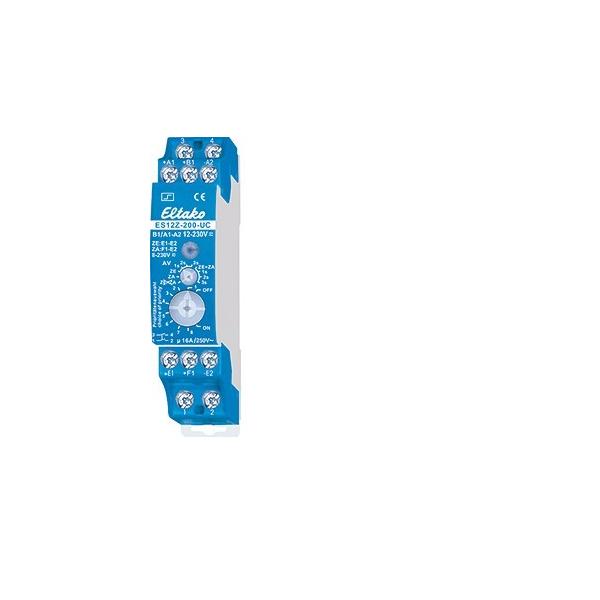

Eltako Stromstoßschalter ES12Z-200-UC Hersteller:Eltako Bezeichnung:Stromstoßschalter 2S pot.frei 16A/250V Typ:ES12Z-200-UC Funktion:elektronisch Schalter Montageart:DIN-Schiene Breite in Teilungseinheiten:1 Einbautiefe:58 mm Anzahl der Kontakte als Schließer:2 Steuerspannung 1:12..230 V Steuerspannungsart 1:AC/DC Frequenz der Steuerspannung 1:50 Hz Steuerspannung 2:8..230 V Frequenz der Steuerspannung 2:50 Hz Bemessungsschaltstrom:16 A Versorgungsspannung:250 V Spannungsart der Versorgungsspannung:AC Max. Glühlampenlast:2000 W Max. Leuchtstofflampenlast:1000 VA Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA Max. Leuchtstofflampenlast (parallel kompensiert):500 VA Max. Schaltstrom (cos phi 0,6):4 A Geeignet für Handbedienung:nein Eltako Stromstoßschalter ES12Z-200-UC: weitere Details 2 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,03-0,4 Watt. Prioritäten der Zentralsteuerung wählbar. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Örtliche Universal-Steuerspannung 12..230V UC. Mit zusätzlichen Steuereingängen zentral ein und zentral aus für 8..230V UC, vom örtlichen Steuereingang galvanisch getrennt. Versorgungsspannung wie die örtliche Steuerspannung. Sehr geringes Schaltgeräusch. Glimmlampenstrom ab 110V Steuerspannung bis 50mA in den Schalterstellungen 1 bis 3 und 5 bis 7. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Mit Ansteuerungs-LED. Diese blinkt nach 15 Sekunden bei blockiertem örtlichen Taster, nicht in den Drehschalter-Stellungen 4 und 8. Mit dem oberen Drehschalter kann dieser Stromstoßschalter ganz oder teilweise von der Zentralsteuerung ausgenommen werden: ZE+ZA = Zentral ein und zentral aus sind wirksam, wobei für zentral ein eine Ansprechverzögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZE = Nur zentral ein ist wirksam, wobei eine Ansprechverzögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZA = Nur zentral aus ist wirksam. ZE+ZA = Keine Zentralsteuerung ist wirksam. Mit dem unteren Drehschalter können verschiedene Prioritäten eingestellt werden. Diese legen fest, welche anderen Steuereingänge gesperrt sind, solange ein Steuereingang dauererregt ist. Außerdem wird hierbei entschieden, wie sich der Stromstoßschalter ES12Z bei Ausfall und Wiederkehr der Versorgungsspannung verhalten soll: In den Schalterstellungen 1 bis 4 bleibt die Schaltstellung bei dem Ausfall unverändert, in den Schalterstellungen 5 bis 8 wird ausgeschaltet. Anliegende Zentralbefehle werden nach der Wieder­kehr sofort ausgeführt. OFF = Dauer AUS, ON = Dauer EIN. 1 und 5 = Keine Priorität. Auch bei dauererregten Zentral-Steuereingängen kann örtlich getastet werden. Der letzte Zentralbefehl wird ausgeführt. Dies ist die Einstellung ab Werk. 2 und 6 = Priorität für zentral ein und aus. Örtliches Tasten ist solange wirkungslos. Dauererregung zentral aus hat jedoch Vorrang vor Dauererregung zentral ein. 3 und 7 = Priorität für zentral ein und aus. Örtliches Tasten ist solange wirkungslos. Dauererregung zentral ein hat jedoch Vorrang vor Dauererregung zentral aus. 4 und 8 = Priorität für dauererregten örtlichen Taster. Zentralbefehle werden solange nicht ausgeführt. Ein Glimmlampenstrom ist in diesen Stellungen nicht zugelassen. Geliefert wird: Eltako Stromstoßschalter 2S pot.frei 16A/250V ES12Z-200-UC, Verpackungseinheit: 1 Stk., EAN: 4010312107690

Elektronische Stromstoßschalter für Zentralsteuerung und ES12Z-200 UC, 16 A/250 V AC bzw. 10 A/250 V AC Reiheneinbaugeräte für die Montage auf Tragschiene DIN-EN 60715 TH35. Die Arbeitskontakte und die Steuereingänge zentral/örtlich sind galvanisch getrennt. Daher kann örtlich mit einer anderen Phase und Spannung gesteuert werden, als zentral. Mit einem Drehschalter können verschiedene Prioritäten zwischen den unterschiedlichen Steuereingängen eingestellt werden. Hierbei wird auch entschieden, ob das Gerät bei einem Netzausfall definiert ausschaltet oder die Schaltstellung beibehält. Glimmlampenstrom ab 110 V Steuerspannung bis 50 mA. Ständige Stromversorgung 8..230 V UC, identisches Potenzial wie die örtliche Steuerung. 1 Teilungseinheit = 18 mm breit, 55 mm tief. Kontakte 1 Schließer und 1 Öffner oder 2 Schließer. Nennschaltleistung 2 Schließer und 1 Schließer + 1 Öffner 16 A/250 V AC Funktion elektronisch Schalter Montageart DIN-Schiene Breite in Teilungsein - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Eltako ES12Z-200-UC Stromstoßschalter 2S (V) potenzialfrei 16A 21200601
