ELTAKO Stromstoß-Dimmschalter EUD61NPN-UC, 8-230VUC, 400W up

Eltako Stromstoß-Dimmschalter EUD61NPN-UC Hersteller:Eltako Bezeichnung:Stromstoß-Dimmschalter Typ:EUD61NPN-UC Zusammenstellung:sonstige Bedienungsart:Tipptaster App-Steuerung über Bluetooth:nein Dimmung Phasenanschnitt:ja Dimmung Phasenabschnitt:ja Seriendimmer:nein Lastart:universal Nebenstelleneingang:nein Lichtwertspeicher:ja Verwendbar mit Taste:ja Verwendbar mit Bewegungsmelder:nein Verwendbar mit Präsenzmelder:nein Verwendbar mit Zeitschalter/Timer:nein Verwendbar mit Funktaste:nein Verwendbar mit IR-Taste:nein Min. Helligkeit steuerbar:ja Montageart:Unterputz Befestigungsart:Befestigung mit Schraube Werkstoff:Kunststoff Werkstoffgüte:Thermoplast Halogenfrei:ja Oberflächenschutz:sonstige Ausführung der Oberfläche:matt Farbe:blau Transparent:nein Nennspannung:230 V Steuerspannung:8..230 V Nennleistung ohmsche Last:400 W Nennleistung induktive Last:400 VA Nennleistung kapazitive Last:400 VA Max. Schaltleistung LED:400 W Leistungsaufnahme:0,1 W Anschlussart:Schraubklemme Aderquerschnitt:4 mm² Gerätebreite:45 mm Gerätehöhe:45 mm Gerätetiefe:18 mm Min. Tiefe der Gerätedose:18 mm Kompatibel mit Apple HomeKit:nein Kompatibel mit Google Assistant:nein Kompatibel mit Amazon Alexa:nein IFTTT-Unterstützung verfügbar:nein Eltako Stromstoß-Dimmschalter EUD61NPN-UC: weitere Details Universal-Dimmschalter. Power MOSFET bis 400W. Automatische Lampenerkennung. Stand-by-Verlust nur 0,2 Watt. Mindesthelligkeit oder Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Universal-Dimmschalter für Lampen bis 400W, abhängig von den Lüftungsverhältnissen. Dimmbare 230V-LED-Lampen und dimmbare Energiesparlampen ESL zusätzlich abhängig von der Lampenelektronik und der Dimmart. Schaltung mit Soft-Ein und Soft-Aus zur Lampenschonung. Universal-Steuerspannung 8..230V UC, galvanisch getrennt von der Versorgungs- und Schalt­spannung 230V ~ 50/60Hz. Keine Mindestlast erforderlich. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zum ­maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeits­stufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Mit dem oberen %Lampe/dim-speed-Drehschalter kann entweder die Dimmgeschwindigkeit eingestellt werden oder die Mindesthelligkeit (voll abgedimmt). Mit der Dimmgeschwindigkeit wird auch die Dauer von Soft-Ein und Soft-Aus verändert. Der untere Drehschalter legt im Betrieb fest, ob die automatische Lampenerkennung \'AUTO\' wirken soll, oder eine der speziellen Comfort-Stellungen LC1 oder LC2. Wird der Einstellbereich MEM+ gewählt, ist die Memory-Funktion aktiv und die zuletzt eingestellte Helligkeitsstufe wird beim Ausschalten gespeichert. Wird der Einstellbereich MEM- gewählt ist die Memory-Funktion ausgeschaltet und es wird immer mit maximaler Helligkeit eingeschaltet. Dimmbare Energiesparlampen müssen auf AUTO und MEM- betrieben werden. AUTO lässt das Dimmen aller Lampenarten zu. LC1 ist eine Comfort-Stellung für dimmbare 230V-LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktions­bedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. LC2 wie LC1, aber mit anderer Dimmkurve. In den Stellungen LC1 und LC2 dürfen keine induktiven (gewickelten) Trafos verwendet werden. Außerdem kann die maximale Anzahl dimmbarer LED-Lampen konstruktionsbedingt niedriger sein als in der Stellung AUTO. Mit Kinderzimmerschaltung: Beim Einschalten mit längerer Tasterbetätigung wird nach ca. 1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern. Mit Schlummerschaltung: Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung. L-Lasten (induktive Lasten, z.B. gewickelte Transformatoren) und C-Lasten (kapazitive Lasten, z.B. elektronische Transformatoren und LED-Lampen) dürfen nicht gemischt werden. R-Lasten (ohmsche Lasten, z.B. 230V-Glüh- und Halogenlampen) können beliebig zugemischt werden. Geliefert wird: Eltako Stromstoß-Dimmschalter EUD61NPN-UC, Verpackungseinheit: 1 Stk., EAN: 4010312107874

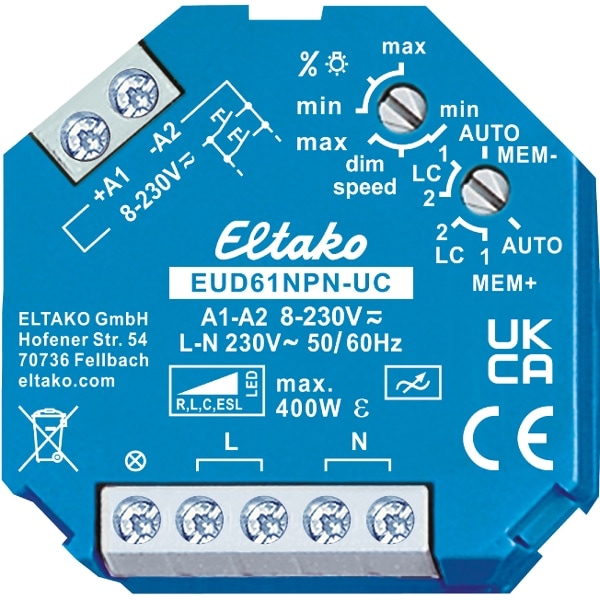

ELTAKO UP/AP Universal-Dimmschalter EUD61NPN-UC (EUD61NPN-UC)

Mit Steuereingängen für Lichttaster und Lichtschalter. Zur Lampenschonung erfolgt die Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus. Neben der Mindesthelligkeit kann auch die Dimm-Geschwindigkeit eingestellt werden, wobei sich gleichzeitig die Dauer der Soft-Ein und Soft-Aus verändert. Bei der Schlummerfunktion wird der eingestellte Wert bis zur Mindesthelligkeit abgesoftet und anschließend abgeschalten, bei der Kinderzimmerfunktion erfolgt ein langsames Aufhellen bis zur eingestellten Helligkeitsstufe. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerungen verändern die Helligkeit bis zu dem maximalen Wert. Geeignet für ohmsche, induktive und elektronische Lasten, welche automatisch erkannt werden. Sollen Energiesparlampen gedimmt werden, ist der Funktions-Drehschalter auf ESL zu stellen. Dieser berücksichtigt die besonderen Verhältnisse bei dimmbaren Energiesparlampen. Z. B. der Einschaltvorgang ist optimiert und die Dimm Geschwindigkeit verändert sich logarithmisch, einer Kinderzimmer-Schaltung ist nicht möglich.

Universal-Dimmschalter EUD61NPN-UC Für Einbau und AP-Montage. Universal-Dimmschalter für Lampen bis 400 W, abhängig von den Lüftungsverhältnissen. Dimmbare Energiesparlampen und dimmbare 230 V-LED-Lampen zusätzlich abhängig von der Lampenelektronik. Mit Drehschaltern kann die Mindesthelligkeit und die Dimmgeschwindigkeit eingestellt werden, gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert. Die Einstellungen ESL berücksichtigen die besonderen Verhältnisse bei dimmbaren Energiesparlampen. Mit Kinderzimmerschaltung: Beim Einschalten mit einer längeren Tasterbetätigung wird mit der kleinsten Helligkeit eingeschaltet und langsam hochgedimmt, ohne den Memory-Wert zu verändern. Mit Schlummerschaltung: Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung abgedimmt und ausgeschaltet, max. Dimmzeit bei Volllicht 60 Minuten. ACHTUNG, induktive und elektronische Trafos dürfen nicht gemeinsam betrieben werden. Für Einbaumontage. 45 mm lang, 45 mm breit, 18 - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Eltako EUD61NPN-UC Univ.Dimmschalter (V) Power MOSFET 400W 61100801
