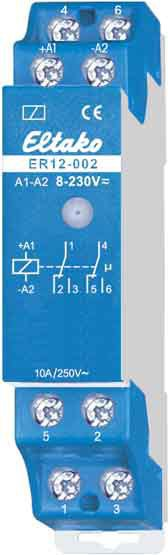

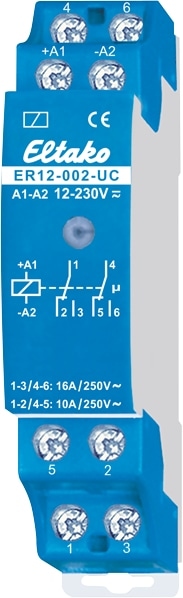

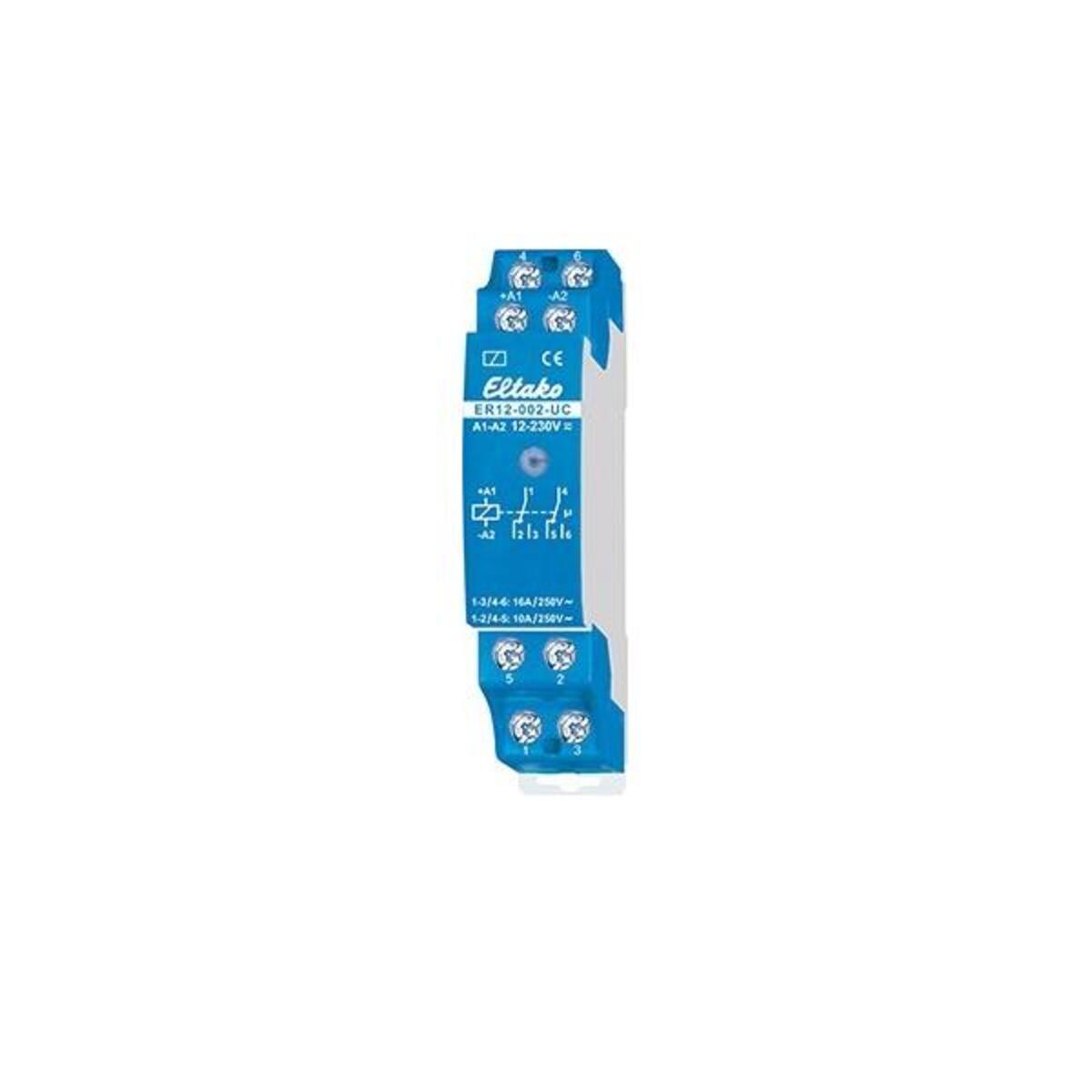

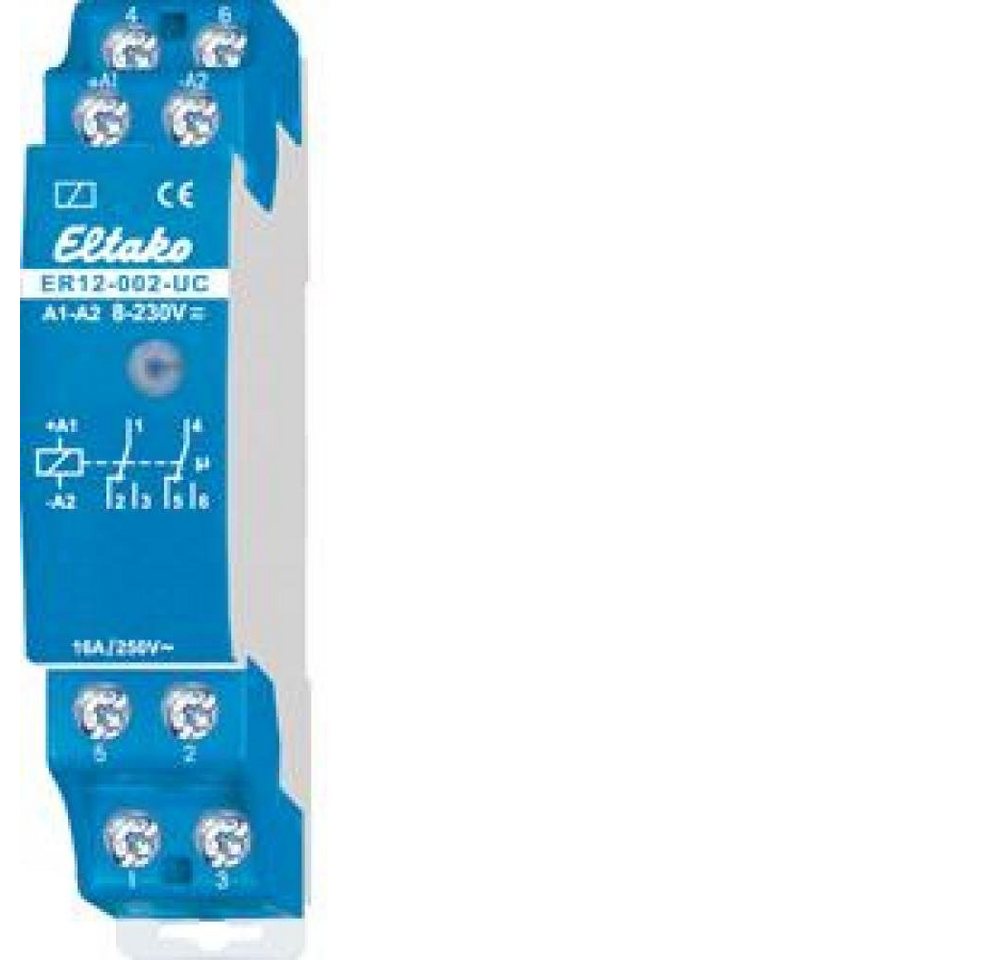

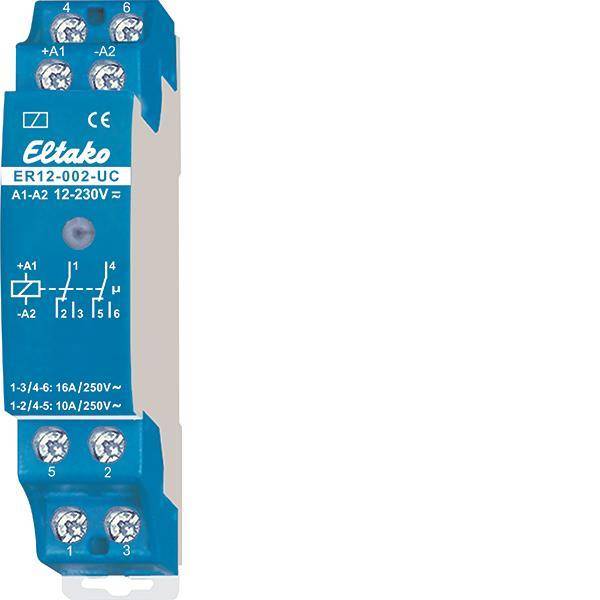

ELTAKO Schaltrelais ER12-002-8...230VUC

Schalt- und Steuerrelais UC. Kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1 = +, A2 = -). Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Microkontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.

Eltako Steuerrelais f.Reihen-EB ER12-002-UC Hersteller:Eltako Bezeichnung:Steuerrelais f.Reihen-EB 2W pot.frei 16A/250V Typ:ER12-002-UC Funktion:teilelektronisch Montageart:DIN-Schiene Breite in Teilungseinheiten:1 Einbautiefe:58 mm Anzahl der Kontakte als Wechsler:2 Steuerspannung 1:12..230 V Steuerspannungsart 1:AC/DC Frequenz der Steuerspannung 1:50 Hz Bemessungsstrom:16 A Versorgungsspannung:250 V Spannungsart der Versorgungsspannung:AC Max. Glühlampenlast:2000 W Max. Leuchtstofflampenlast:1000 VA Max. Leuchtstofflampenlast (Duo-Schaltung):1000 VA Max. Leuchtstofflampenlast (parallel kompensiert):500 VA Max. Schaltstrom (cos phi 0,6):4 A Eltako Steuerrelais f.Reihen-EB ER12-002-UC: weitere Details 2 Wechsler potenzialfrei. Schließer: 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen bis 2000W. Öffner: 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 12..230V UC. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1 =+, A2 =-). Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet. Geliefert wird: Eltako Steuerrelais f.Reihen-EB 2W pot.frei 16A/250V ER12-002-UC, Verpackungseinheit: 1 Stk., EAN: 4010312205372

Hauptmerkmale Energie AC Eingangsspannung 230 V Ladekapazität 1000 VA

Schalt- und Steuerrelais UC. Kein Stand-by-Verlust. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1 &#61, &#43,, A2 &#61, -). Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Microkontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.

Steuerrelais ER12...UC, ER12-001 UC und ER12-002 UC Reiheneinbaugeräte für Montage auf Tragschienen DIN-EN 60715 TH35. Durch internes bistabiles Relais keine Wärmeverluste. DX=Eltako-Duplex-Technologie, schalten im Nulldurchgang der Sinuswelle einer 230 V-Schaltspannung. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierter Freilauf-/Löschdiode (A1 = +, A2 = -). 1 Teilungseinheit = 18 mm breit, 58 mm tief Funktion teilelektronisch Montageart DIN-Schiene Breite in Teilungseinheiten 1 Einbautiefe 58 mm Anzahl der Kontakte als Schließer 0 Anzahl der Kontakte als Öffner 0 Anzahl der Kontakte als Wechsler 2 Steuerspannung 1 12 - 230 V Steuerspannungsart 1 AC/DC Frequenz der Steuerspannung 1 50 - 50 Hz Bemessungsstrom 16 A Versorgungsspannung 250 - 250 V Spannungsart der Versorgungsspannung AC Max. Glühlampenlast 2000 W Max. Leuchtstofflampenlast 1000 VA Max. Leuchtstofflampenlast (Duo-Schaltung) 1000 VA - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Eltako ER12-002-UC Schalt-/Steuerrelais (V) 2We potenzialfrei 16A 22002601
