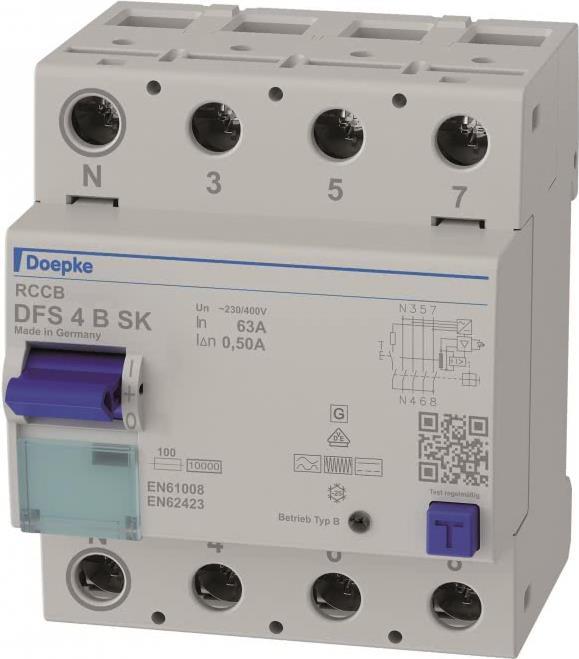

Doepke Schaltgeräte GmbH Fehlerstromschutzschalter DFS4 063-4/0.50-B SK (09147998)

Doepke FI-Schalter DFS4 063-4/0,50-B SK Hersteller:Doepke Bezeichnung:FI-Schalter Typ:DFS4 063-4/0,50-B SK Polzahl:4 Bemessungsspannung:400 V Bemessungsstrom:63 A Bemessungsfehlerstrom:0,5 A Bemessungsisolationsspannung Ui:400 V Bemessungsstoßspannungsfestigkeit Uimp:4 kV Verlustleistung:11,5 W Montageart:DIN-Schiene Fehlerstrom-Typ:B Selektiver-Typ:nein Kurzzeitverzögerter Typ:ja Kurzschlussfestigkeit (Icw):10 kA Stoßstromfestigkeit:3 kA Spannungsart:AC Mit Verriegelungsvorrichtung:ja Frequenz:50 Hz Zusatzeinrichtungen möglich:ja Schutzart (IP):IP20 Breite in Teilungseinheiten:4 Einbautiefe:69 mm Umgebungstemperatur während des Betriebs:-25..40 °C Verschmutzungsgrad:2 Anschließbarer Leiterquerschnitt mehrdrähtig:1,5..50 mm² Anschließbarer Leiterquerschnitt eindrähtig:1,5..50 mm² RAL-Nummer (ähnlich):7035 Explosionsgeschützt:nein Doepke FI-Schalter DFS4 063-4/0,50-B SK: weitere Details Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Fehlerstromschutzschalter der Baureihe SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hohe Immunität gegenüber betriebsbedingte Ableit- und Fehlerströmen bei Frequenzen ab 1 kHz allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss Schaltstellungsanzeige Sichtfenster für Beschriftungsetiketten Multifunktionsschaltknebel mit drei Positionen: &quotein&quot, &quotaus&quot, &quotausgelöst&quot Neutralleiterposition links Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeisung vorzugsweise von oben Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter. Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen RCCB für andere Frequenzen auf Anfrage Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt. Geliefert wird: Doepke FI-Schalter DFS4 063-4/0,50-B SK, Verpackungseinheit: 1 Stk., EAN: 4014712148680

DFS 4 B SK 4-polig, 4 TE, Fehlerstromschutzschalter 230/400 V, allstromsensitiv Typ B SK, für Photovoltaikanlagen, Frequenzumrichter Siehe DFS 4 B SK 2-polig 63 Amp. 4-polig Polzahl 4 Bemessungsspannung 400 V Bemessungsstrom 63 A Bemessungsfehlerstrom 0,5 A Bemessungsisolationsspannung Ui 400 V Bemessungsstoßspannungsfestigkeit Uimp 4 kV Verlustleistung 11,5 W Montageart DIN-Schiene Fehlerstrom-Typ B Selektiver-Typ nein Kurzzeitverzögerter Typ ja Kurzschlussfestigkeit (Icw) 10 kA Stoßstromfestigkeit 3 kA Spannungsart AC Mit Verriegelungsvorrichtung ja Frequenz 50 Hz Zusatzeinrichtungen möglich ja Schutzart (IP) IP20 Breite in Teilungseinheiten 4 Einbautiefe 69 mm Umgebungstemperatur während des Betriebs -25 - 40 °C Verschmutzungsgrad 2 Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 50 qmm Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 50 qmm RAL-Nummer (ähnlich) 7035 Explosion - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - DOEP Fi-Schutzsch. DFS4-063-4/0,50-BSK Allstromsensitiv Typ B SK 230/400V
