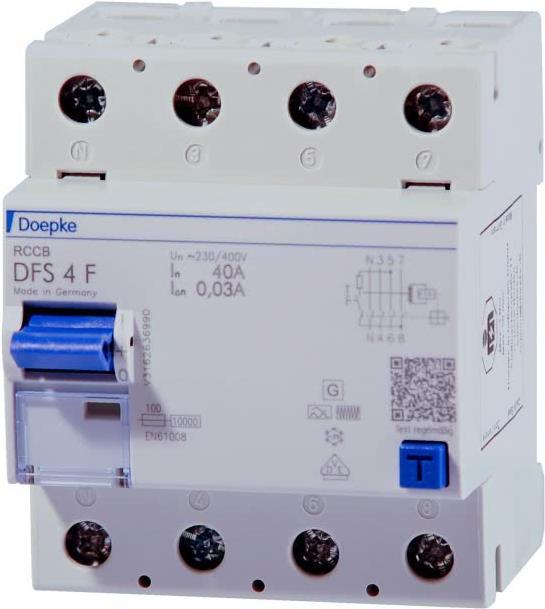

Doepke Schaltgeräte GmbH FI-Schalter DFS4 063-4/0,03-F (09144820)

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs F sind mischfrequenzsensitiv. Sie schützen netzspannungsunabhängig vor Puls- und Wechselfehlerströmen sowie Fehlerströmen mit Mischfrequenzen abweichend von 50 Hz. Sie sind erhöht stoßstrom- und gewitterfest. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230, 400 V, V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: sensitiv für Wechsel- und pulsierende Gleichfehlerströme der Netzfrequenz (Typ A) sowie Wechselfehlerströme mit Mischfrequenzen ungleich 50 Hz hohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene Folgestromimpulse geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss Schaltst

Fehlerstromschutzschalter 4-polig Alle 2- und 4-poligen Geräte auch in 80 A, 100 A, 125 A und in den Bemessungsfehlerstömen 0,10 A, 0,30 A und 0,50 A sowie als HD-Ausführung und mit Neuralleiter rechts verfügbar. Polzahl 4 Bemessungsspannung 400 V Bemessungsstrom 63 A Bemessungsfehlerstrom 0,03 A Bemessungsisolationsspannung Ui 400 V Bemessungsstoßspannungsfestigkeit Uimp 4 kV Verlustleistung 9,3 W Montageart DIN-Schiene Fehlerstrom-Typ F Selektiver-Typ nein Kurzzeitverzögerter Typ ja Kurzschlussfestigkeit (Icw) 10 kA Stoßstromfestigkeit 3 kA Spannungsart AC Mit Verriegelungsvorrichtung ja Frequenz 50 Hz Zusatzeinrichtungen möglich ja Schutzart (IP) IP20 Breite in Teilungseinheiten 4 Einbautiefe 69 mm Umgebungstemperatur während des Betriebs -25 - 40 °C Verschmutzungsgrad 2 Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 50 qmm Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 50 qmm - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - DOEP Fi-Schutzschalter DFS4-063-4/0,03-F Mischfrequenzsens. Typ F 09144820
