Doepke Schaltgeräte GmbH FI-Schutzschalter allstromsensitiv DFS 4 040-4/0.03-B+ (09134895)

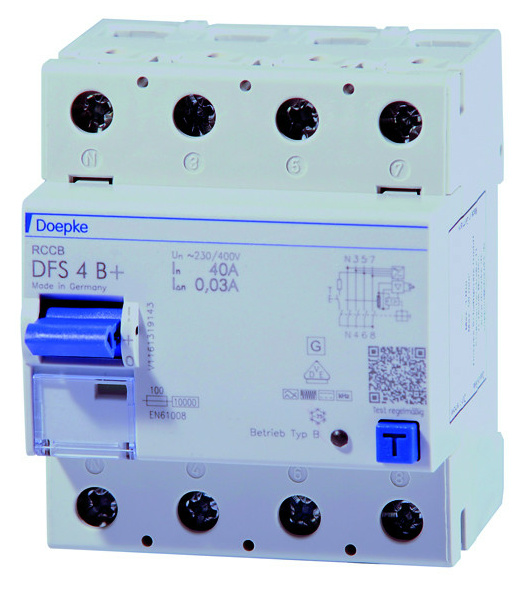

Doepke FI-Schalter DFS4 040-4/0,03-B+ Hersteller:Doepke Bezeichnung:FI-Schalter Typ:DFS4 040-4/0,03-B+ Polzahl:4 Bemessungsspannung:400 V Bemessungsstrom:40 A Bemessungsfehlerstrom:0,03 A Bemessungsisolationsspannung Ui:400 V Bemessungsstoßspannungsfestigkeit Uimp:4 kV Verlustleistung:6,1 W Montageart:DIN-Schiene Fehlerstrom-Typ:B+ Selektiver-Typ:nein Kurzzeitverzögerter Typ:ja Kurzschlussfestigkeit (Icw):10 kA Stoßstromfestigkeit:3 kA Spannungsart:AC Mit Verriegelungsvorrichtung:ja Frequenz:50 Hz Zusatzeinrichtungen möglich:ja Schutzart (IP):IP20 Breite in Teilungseinheiten:4 Einbautiefe:69 mm Umgebungstemperatur während des Betriebs:-25..40 °C Verschmutzungsgrad:2 Anschließbarer Leiterquerschnitt mehrdrähtig:1,5..50 mm² Anschließbarer Leiterquerschnitt eindrähtig:1,5..50 mm² RAL-Nummer (ähnlich):7035 Explosionsgeschützt:nein Doepke FI-Schalter DFS4 040-4/0,03-B+: weitere Details Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Fehlerstromschutzschalter des Typs B+ sind allstromsensitiv. Sie schützen vor Puls- und Wechselfehlerströmen, Fehlerströmen mit Mischfrequenzen und glatten Gleichfehlerströmen. Sie erkennen lückenlos Fehlerströme aller Frequenzen bis 20 kHz bei einer maximalen Auslöseschwelle von 420 mA. Die Schalter bieten damit einen gehobenen Brandschutz. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 20 kHz Brandschutz gemäß VDE 0100-420 netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A spannungsabhängige Erfassung von glatten Gleichfehlerströmen und Wechselfehlerströmen mit Frequenzen ungleich 50 Hz volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss Schaltstellungsanzeige Sichtfenster für Beschriftungsetiketten Multifunktionsschaltknebel mit drei Positionen: &quotein&quot, &quotaus&quot, &quotausgelöst&quot Neutralleiterposition links Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeisung vorzugsweise von oben Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter. Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern Feuergefährdete Betriebsstätten Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen RCCB für andere Frequenzen auf Anfrage Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt. Geliefert wird: Doepke FI-Schalter DFS4 040-4/0,03-B+, Verpackungseinheit: 1 Stk., EAN: 4014712203235

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Fehlerstromschutzschalter des Typs B+ sind allstromsensitiv. Sie schützen vor Puls- und Wechselfehlerströmen, Fehlerströmen mit Mischfrequenzen und glatten Gleichfehlerströmen. Sie erkennen lückenlos Fehlerströme aller Frequenzen bis 20 kHz bei einer maximalen Auslöseschwelle von 420 mA. Die Schalter bieten damit einen gehobenen Brandschutz. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230, 400 V, V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 20 kHz Brandschutz gemäß VDE 0100-420 netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A spannungsabhängige Erfassung von glatten Gleichfehlerströmen und Wec

allstromsensitiv Typ B+, 4-polig Die Baureihe B+ basiert auf der Norm DIN VDE 0664-400. Gegenüber Fehlerstromschutzschaltern der SK-Baureihe lösen diese Geräte bei Fehlerströmen von 420 mA aus. Sie bieten somit einen normgerechten Brandschutz bis 20 kHz. Auch in 16-A- und 25-A-Ausführung lieferbar, des Weiteren mit Bemessungsfehlerstrom 0,1A verfügbar. Bemessungsstrom: 40ABemessungsfehlerstrom: 30mABemessungsspannung: 400VFrequenz: 50 HzPolzahl: 4Breite in Teilungseinheiten: 4Selektiver-Typ: neinFehlerst...
