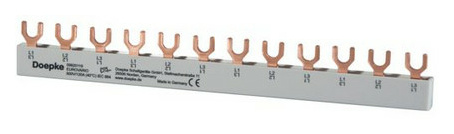

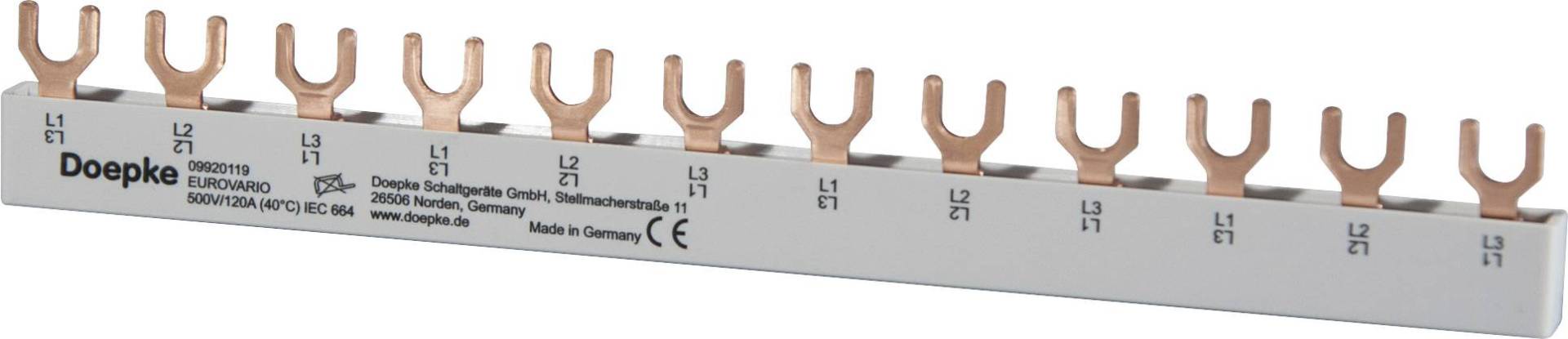

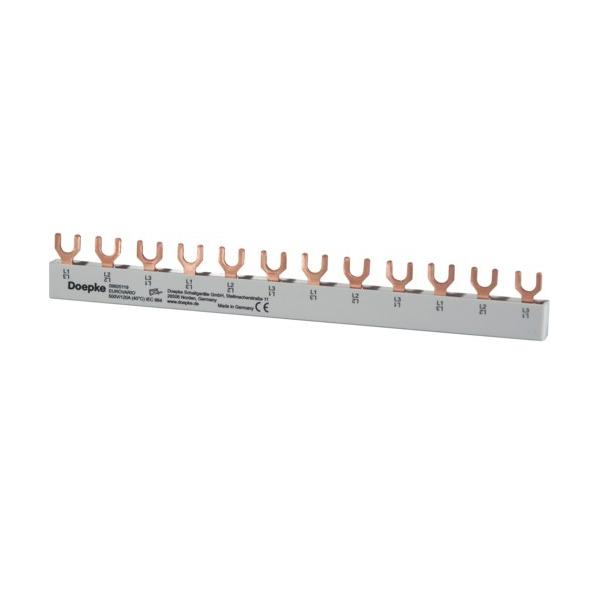

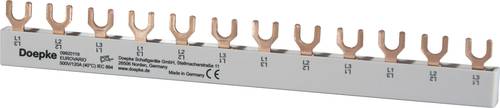

Doepke EV-S G 3.12.120 Phasenschiene 3p. 12TE

Doepke Phasenschiene EV-S G 3.12.120 Hersteller:Doepke Bezeichnung:Phasenschiene Typ:EV-S G 3.12.120 Anzahl der Phasen:3 Polzahl:3 Geeignet für Anzahl Geräte:12 Teilungsmaß:17,8 mm Querschnitt:10 mm² Länge:212 mm Zuschneidbar:nein Breite in Teilungseinheiten:12 Bemessungsdauerstrom Iu:63 A Ausführung des elektrischen Anschlusses:Gabel Isoliert:ja Bemessungsstoßspannung:4,5 kV Bedingter Bemessungskurzschlussstrom Iq:15 kA Max. Bemessungsbetriebsspannung Ue:500 V Bemessungskurzzeitstromfestigkeit Icw:15 kA Geeignet für Geräte mit N-Leiter:nein Geeignet für Geräte mit Hilfsschalter:nein Farbe:grau Doepke Phasenschiene EV-S G 3.12.120: weitere Details Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen große Variantenvielfalt hohe Zeitersparnis bei der Verdrahtung Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen. Geliefert wird: Doepke Phasenschiene EV-S G 3.12.120, Verpackungseinheit: 1 Stk., EAN: 4014712021600

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen des Eurovario-Systems eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: - einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen - große Variantenvielfalt - kleine Bauform - hohe Zeitersparnis bei der Verdrahtung Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB, MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.

Anzahl der Phasen 3 Polzahl 3 Geeignet für Anzahl Geräte 12 Teilungsmaß 17,8 mm Querschnitt 10 qmm Länge 212 mm Zuschneidbar nein Breite in Teilungseinheiten 12 Bemessungsdauerstrom Iu 63 A Ausführung des elektrischen Anschlusses Gabel Isoliert ja Bemessungsstoßspannung 4,5 kV Bedingter Bemessungskurzschlussstrom Iq 15 kA Max. Bemessungsbetriebsspannung Ue 500 V Bemessungskurzzeitstromfestigkeit Icw 15 kA Geeignet für Geräte mit N-Leiter nein Geeignet für Geräte mit Hilfsschalter nein Farbe grau - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - DOEP Phasenschiene EV-S G 3.12.120 FI/LS 10qmm Gabel 3-pol 12TE 120A

DOEPKE Sammelschiene 3ph. EV-SG3.12.120 Gabelschuh 120A,12 TE EV-SG3.12.120 (09920119)
