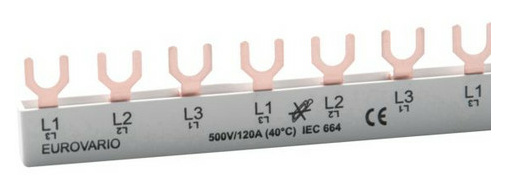

Doepke EV-S G 3.11.120 Phasenschiene L FI/8xLS

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen des Eurovario-Systems eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: - einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen - große Variantenvielfalt - kleine Bauform - hohe Zeitersparnis bei der Verdrahtung Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB, MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.

Anzahl der Phasen 3 Polzahl 3 Geeignet für Anzahl Geräte 9 Teilungsmaß 17,8 mm Querschnitt 10 qmm Länge 195 mm Zuschneidbar nein Breite in Teilungseinheiten 11 Bemessungsdauerstrom Iu 63 A Ausführung des elektrischen Anschlusses Gabel Isoliert ja Bemessungsstoßspannung 4,5 kV Bedingter Bemessungskurzschlussstrom Iq 15 kA Max. Bemessungsbetriebsspannung Ue 500 V Bemessungskurzzeitstromfestigkeit Icw 15 kA Geeignet für Geräte mit N-Leiter nein Geeignet für Geräte mit Hilfsschalter nein Farbe grau - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - DOEP Phasenschiene EV-S G 3.11.120 ** FI/LS 10qmm Gabel 3-pol 11TE 120A
