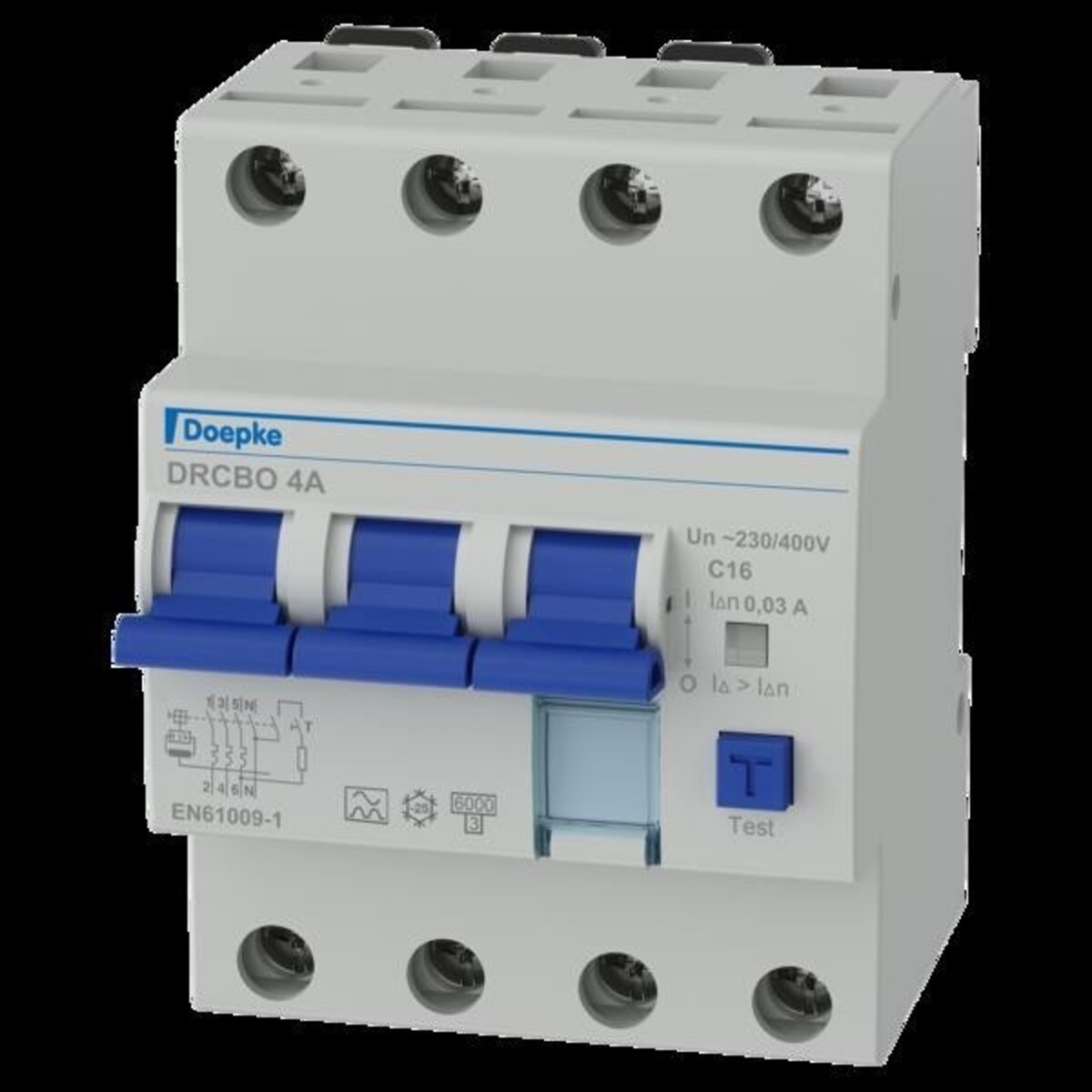

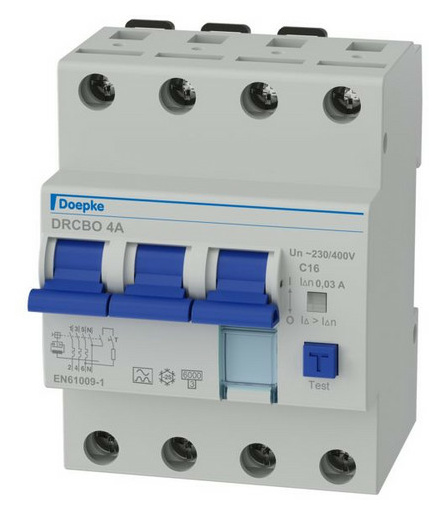

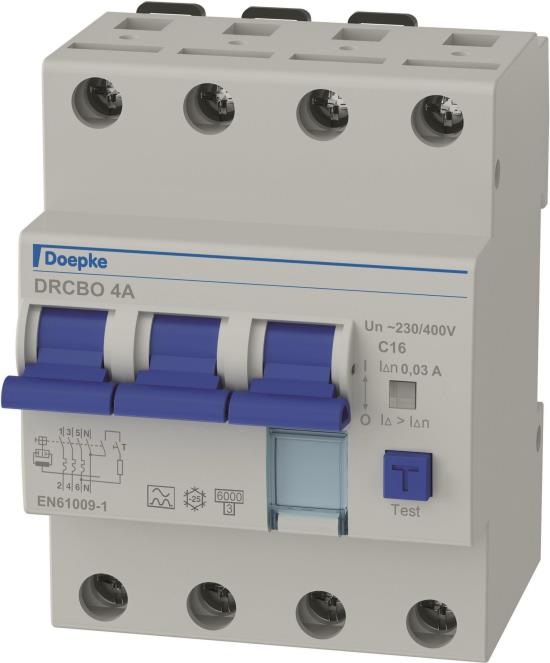

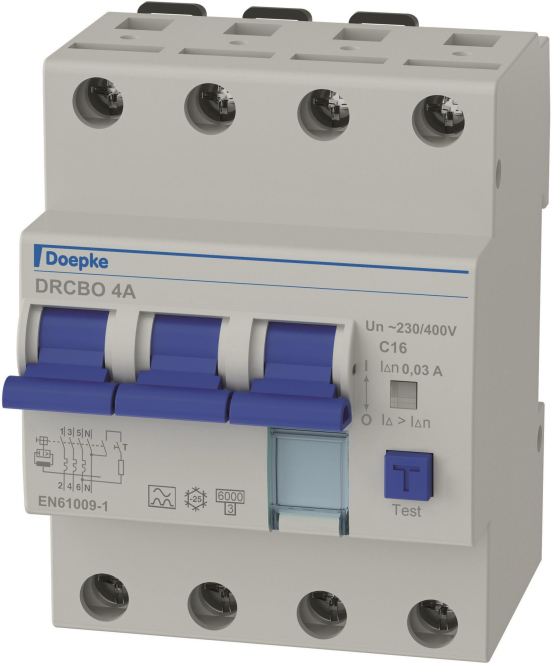

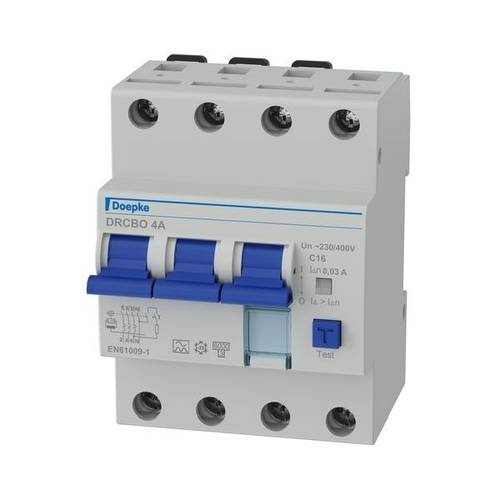

Doepke DRCBO 4 C16/0,03/3N-A FI/LS-Kombination

Doepke FI/LS-Kombination DRCBO4 C16/0,03/3N-A Hersteller:Doepke Bezeichnung:FI/LS-Kombination Typ:DRCBO4 C16/0,03/3N-A Polzahl (gesamt):4 Anzahl der abgesicherten Pole:3 Bemessungsspannung:400 V Bemessungsisolationsspannung Ui:440 V Bemessungsstoßspannungsfestigkeit Uimp:4 kV Bemessungsstrom:16 A Bemessungsfehlerstrom:0,03 A Fehlerstrom-Typ:A Energiebegrenzungsklasse:3 Verlustleistung:6,9 W Bemessungsabschaltvermögen nach EN 61009:6 kA Bemessungsschaltvermögen Icn nach EN 61009-1:6 kA Abschaltcharakteristik:unverzögert Stoßstromfestigkeit:0,25 kA Spannungsart:AC Frequenz:50/60 Hz Auslösecharakteristik:C Mitschaltender Neutralleiter:ja Mit Verriegelungsvorrichtung:nein Überspannungskategorie:3 Verschmutzungsgrad:2 Umgebungstemperatur während des Betriebs:-25..40 °C Breite in Teilungseinheiten:4 Einbautiefe:68 mm Unterputzmontage:nein Fehlauslöseschutz:nein Schutzart (IP):IP20 Anschließbarer Leiterquerschnitt eindrähtig:1..35 mm² Anschließbarer Leiterquerschnitt mehrdrähtig:1..25 mm² Doepke FI/LS-Kombination DRCBO4 C16/0,03/3N-A: weitere Details RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. DRCBO 4 haben ein Bemessungsschaltvermögen von 6 kA. Sie bieten neben der Ausgelöst-Anzeige auch ein Beschriftungsfenster. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: puls- und wechselstromsensitiv netzspannungsunabhängige Auslösung geringe Baugröße für alle Bemessungsströme Schaltstellungsanzeige separate Anzeige des Auslösegrunds Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten Neutralleiter rechts Beschriftungsfenster Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeisung beliebig Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können. Geliefert wird: Doepke FI/LS-Kombination DRCBO4 C16/0,03/3N-A, Verpackungseinheit: 1 Stk., EAN: 4014712266407

Doepke FI/LS-Kombination DRCBO4 C16/0,03/3N-A (09945124)

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. DRCBO 4 haben ein Bemessungsschaltvermögen von 6 kA. Sie bieten neben der Ausgelöst-Anzeige auch ein Beschriftungsfenster. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik C sind für Stromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: puls- und wechselstromsensitiv netzspannungsunabhängige Auslösung geringe Baugröße für alle Bemessungsströme Schaltstellungsanzeige separate Anzeige des Auslösegrunds Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten Neutralleiter rechts Beschriftungsfenster Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeisung beliebig Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit

FI/LS-Kombinationen, C-Charakteristik Auch von 6 A bis 40 A Bemessungsstrom und mit 0,3 A Bemessungsfehlerstrom verfügbar. Polzahl (gesamt) 4 Anzahl der abgesicherten Pole 3 Bemessungsspannung 400 V Bemessungsisolationsspannung Ui 440 V Bemessungsstoßspannungsfestigkeit Uimp 4 kV Bemessungsstrom 16 A Bemessungsfehlerstrom 0,03 A Fehlerstrom-Typ A Energiebegrenzungsklasse 3 Verlustleistung 6,9 W Bemessungsabschaltvermögen nach EN 61009 6 kA Bemessungsschaltvermögen Icn nach EN 61009-1 6 kA Abschaltcharakteristik unverzögert Stoßstromfestigkeit 0,25 kA Spannungsart AC Frequenz 50/60 Hz Auslösecharakteristik C Mitschaltender Neutralleiter ja Mit Verriegelungsvorrichtung nein Überspannungskategorie 3 Verschmutzungsgrad 2 Umgebungstemperatur während des Betriebs -25 - 40 °C Breite in Teilungseinheiten 4 Einbautiefe 68 mm Unterputzmontage nein Fehlauslöseschutz nein Schutzart (IP) - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Doepke Doepke DRCBO 4 C16/0,03/3N-A FI-/LS-Kombination 3p+N 16 A 09945124
