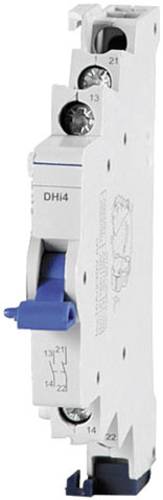

Doepke DHi 4 Hilfsschalter für DLS6 1Ö/1S

Hilfsschalter melden den Status der Hauptgeräte an denen sie montiert sind. Die Hilfsschalter DHi 3 bis DHi 8 eignen sich für die Leitungsschutzschalter der Baureihen DLS 6 h, hsl und i. Sie schalten parallel zum Leitungsschutzschalter bei Abschaltung von Hand, durch Überlast oder Kurzschluss. Eigenschaften: - Hilfsschalterfunktion für DLS 6 - verschiedene Kontaktausführungen verfügbar - geringe Baugröße (0,5 TE) - erfüllt die Bestimmungen IEC 60947-5-1, EN 60947-5-1 und VDE 0660-200 Montageart: - rechts vom Basisgerät durch Klammerung - Schnellbefestigung auf Tragschiene - Einbaulage beliebig Einsatzgebiete: Diese Geräte sind geeignet zur Betriebszustandsabfrage von Stromversorgungen in Wohn- und Zweckgebäuden sowie Industrieanlagen. Hinweise: Der Hilfsschalter beeinflusst nicht die Funktion des Basisgeräts.

Gerätemontage Leitungsschutzschalter Funktion Hilfsschalter Breite in Teilungseinheiten 0,5 Anzahl der Kontakte als Schließer 1 Anzahl der Kontakte als Öffner 1 Anzahl der Kontakte als Wechsler 0 Anzahl der Fehlersignalschalter 0 Bemessungsschaltstrom 10 A Bemessungsspannung 230 V Spannungsart AC Mit Autotest für Fehlerstromfunktion nein Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt) 4 Geeignet für max. Stromstärke der Hauptkontakteinheit 125 A - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - DOEP Hilfschalter für DHi 4 FI-und DLS Zubehör DHi 4
