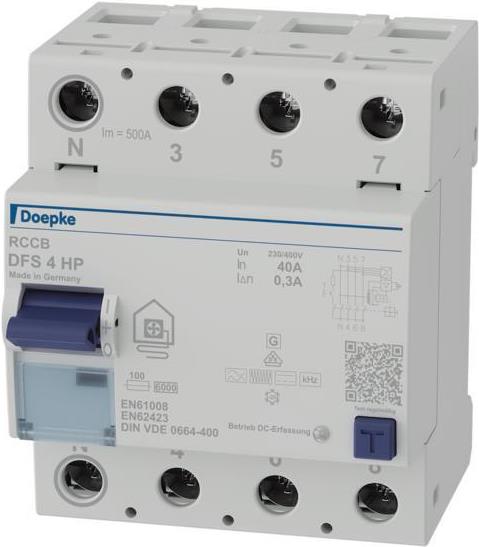

Doepke DFS4 040-4/0.30-HPFI-Schutzschalter 4p 40 A 0.3 - Polzahl4Bemessungsspannung400 VBemessungsstrom40 ABemessungsfehlerstrom0,3 ABemessungsisolationsspannung Ui400 VBemessungsstoßspannungsfestigkeit Uimp4 kVVerlustleistung5,2 WMontageartDIN-SchieneFehlerstrom-TypB+Selektiver-TypneinKurzzeitverzögerter TypjaKurzschlussfestigkeit (Icw)6 kAStoßstromfestigkeit3 kASpannungsartACMit VerriegelungsvorrichtungjaFrequenz50 HzZusatzeinrichtungen möglichjaSchutzart (IP)IP20Breite in Teilungseinheiten4Einbautiefe69 mmUmgebungstemperatur während des Betriebs-25 - 40 °CVerschmutzungsgrad2Anschließbarer Leiterquerschnitt mehrdrähtig1.5 - 50 qmmAnschließbarer Leiterquerschnitt eindrähtig1.5 - 50 qmmRAL-Nummer (ähnlich)7035Explosionsgeschütztnein (09136805)

Doepke FI-Schutzschalter DFS4 040-4/0,30-HP Hersteller:Doepke Bezeichnung:FI-Schutzschalter 4p, 40A, 0.3A, TypB+ Typ:DFS4 040-4/0,30-HP Polzahl:4 Bemessungsspannung:400 V Bemessungsstrom:40 A Bemessungsfehlerstrom:0,3 A Bemessungsisolationsspannung Ui:400 V Bemessungsstoßspannungsfestigkeit Uimp:4 kV Verlustleistung:5,2 W Montageart:DIN-Schiene Fehlerstrom-Typ:B+ Selektiver-Typ:nein Kurzzeitverzögerter Typ:ja Kurzschlussfestigkeit (Icw):6 kA Stoßstromfestigkeit:3 kA Spannungsart:AC Mit Verriegelungsvorrichtung:ja Frequenz:50 Hz Zusatzeinrichtungen möglich:ja Schutzart (IP):IP20 Breite in Teilungseinheiten:4 Einbautiefe:69 mm Umgebungstemperatur während des Betriebs:-25..40 °C Verschmutzungsgrad:2 Anschließbarer Leiterquerschnitt mehrdrähtig:1,5..50 mm² Anschließbarer Leiterquerschnitt eindrähtig:1,5..50 mm² RAL-Nummer (ähnlich):7035 Explosionsgeschützt:nein Doepke FI-Schutzschalter DFS4 040-4/0,30-HP: weitere Details Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. Geräte der Baureihe DFS 4 sind kompakte vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In der Standardausführung belegen sie nur vier Teilungseinheiten. Die allstromsensitiven Schalter erfassen glatte Gleichfehlerströme sowie alle weiteren Fehlerströme gemäß DIN VDE 0664-400. Die Variante HP (Heat Pump) wurde speziell für die Absicherung von Wärmepumpen entwickelt. Der Schutzpegel des allstromsensitiven Fehlerstromschutzschalters entspricht allen Anforderungen der Wärmepumpen-Hersteller. Darüber hinaus sorgt die HP-optimierte Kurzzeitverzögerung für eine erhöhte Anlagenverfügbarkeit. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz bis 20 kHz Brandschutz gemäß VDE 0100-420 volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern hohe Kurzschlussfestigkeit beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss Schaltstellungsanzeige Multifunktionsschaltknebel mit drei Positionen: &quotein&quot, &quotaus&quot, &quotausgelöst&quot Neutralleiterposition beliebig Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeisung vorzugsweise von oben Einsatzgebiete: RCCB der Variante HP sind geeignet für private, gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen. in denen Wärmepumpen zum Einsatz kommen. Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen nicht geeignet für die Nutzung auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern. Geliefert wird: Doepke FI-Schutzschalter 4p, 40A, 0.3A, TypB+ DFS4 040-4/0,30-HP, Verpackungseinheit: 1 Stk., EAN: 4014712286153

Fehlerstromschutzschalter DFS 4 HP allstromsensitiv, speziell für die Absicherung von Wärmepumpen, HP-optimierte Kurzzeitverzögerung sorgt für eine erhöhte Anlagenverfügbarkeit. Auch in N-rechts, HD- und 2-poliger Ausführung verfügbar. Polzahl 4 Bemessungsspannung 400 V Bemessungsstrom 40 A Bemessungsfehlerstrom 0,3 A Bemessungsisolationsspannung Ui 400 V Bemessungsstoßspannungsfestigkeit Uimp 4 kV Verlustleistung 5,2 W Montageart DIN-Schiene Fehlerstrom-Typ B+ Selektiver-Typ nein Kurzzeitverzögerter Typ ja Kurzschlussfestigkeit (Icw) 6 kA Stoßstromfestigkeit 3 kA Spannungsart AC Mit Verriegelungsvorrichtung ja Frequenz 50 Hz Zusatzeinrichtungen möglich ja Schutzart (IP) IP20 Breite in Teilungseinheiten 4 Einbautiefe 69 mm Umgebungstemperatur während des Betriebs -25 - 40 °C Verschmutzungsgrad 2 Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 50 qmm Anschließbarer Leiterquerschnitt e - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - Doepke Fi-Schutzsch. DFS4 040-4/0,30-HP Allstromsensitiv 40A 0,3A N links
