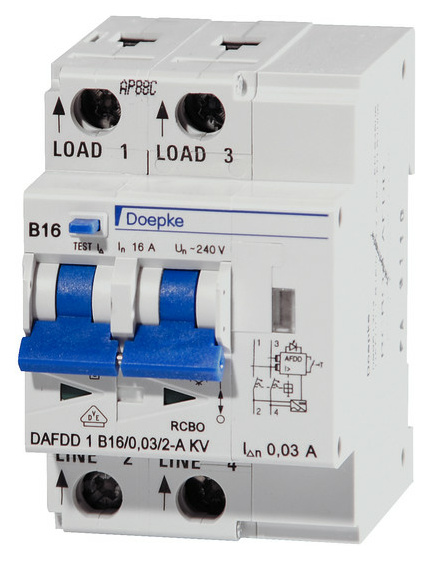

Doepke DAFDD 1 B16/0,03/2-A Brandschutzschalter

DAFDD 1 B16/0.03/2-A FI-/LS-Kombination als Brandschutzsch. (9961302)

Brandschutzschalter, Fehlerlichtbogen-Schutzeinrichtungen (AFDD), verringern die Brandgefahr durch Defekte in der Elektroinstallation. Sie schalten beim Auftreten von seriellen und parallelen Fehlerlichtbögen den betroffenen Anlagenteil ab. Vorgeschrieben sind sie laut DIN VDE 0100-420 für Schlaf- und Aufenthaltsräumen von Kindertagesstätten, Seniorenheimen und barrierefreien Wohnungen sowie in feuergefährdeten Betriebsstätten. DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz. Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglichen einen schnellen Überblick. Der RCBO-Teil bietet netzspannungsunabhängig Schutz vor Fehlerströmen des Typs A sowie vor Kurzschluss und Überlast. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Die Standardausführung ist für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V und einer Bemessungsfrequenz von 50 Hz optimiert. Eigenschaften: Kombigerät mit drei Funktionen zweipolig Neutralleiterposition variabel AFDD nach IEC/EN-62606 RCBO nach IEC/EN-61009 durchgehende Selbstüberwachung der AFD-Unit netzspannungsunabhängige Auslösung der FI- und LS-Funktionen Anzeige AFDD-Auslösegrund Kontaktstellungsanzeige Fehlerstromausgelöstanzeige kompakte Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit Zugbügelklemmen mit Hintersteckschutz tristabile Rastschieber für lei

Fehlerlichtbogen-Schutzeinrichtungen DAFDD 1 Typ A, 2-polig B-Charakteristik DAFDD 1 kombinieren kompakt die Erkennung von Fehlerlichtbögen mit Leitungs- und Fehlerstromschutz, Kontaktstellungsanzeigen und die Fehlerstromausgelöst-Anzeige ermöglicht einen schnellen Überlick, FI/LS-Kombination als Brandschutzschalter, puls- und wechselstromsensitiv Typ A Polzahl 2 Bemessungsspannung 240 V Bemessungsstrom 16 A Bemessungsfehlerstrom 0,03 A Fehlerstrom-Typ A Energiebegrenzungsklasse 3 Bemessungsabschaltvermögen nach EN 61009 10 kA Frequenz 50 Hz Auslösecharakteristik B Mitschaltender Neutralleiter nein Überspannungskategorie 3 Verschmutzungsgrad 2 Breite in Teilungseinheiten 3 Einbautiefe 70 mm Zusatzeinrichtungen werkseitig angebaut Brandschutzschalter Bemessungsschaltstrom Zusatzeinrichtung 16 A Bemessungsspannung Zusatzeinrichtung 240 V Steuerspannungsart Zusatzeinrichtung AC Schutzart (IP) IP20 - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - DOEP Brandschutzschalter 2pol B16A 30mA DAFDD 1 B16/0,03/2-A FI/LS 09961302
