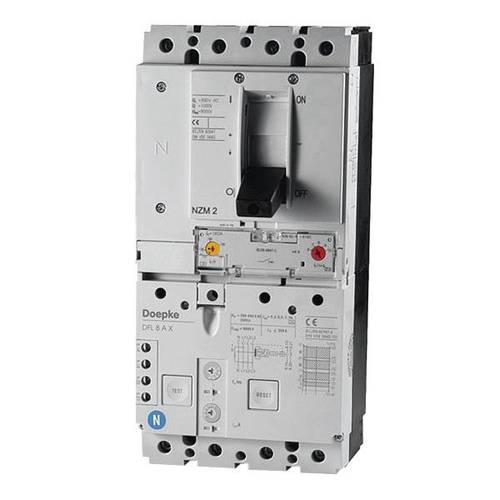

Doepke 09169781 FI-Schutzschalter

Produktbeschreibung

Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Bei Schaltern dieser Variante kann der Fehleransprechstrom individuell in Stufen auf die jeweilige Anwendung eingestellt werden (0.3 A, 0.5 A, 1 A, 3 A). Entsprechend ist auch die Grenznichtansprechzeit stufenweise einstellbar. Hierdurch ist in Anlagen mit gestaffelten Verteilungen eine selektive Fehlerstromschutzschaltung realisierbar. Geräte in der Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 400 V/690 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: einstellbarer Bemessungsfehlerstrom Bemessungsströme von 100 A bis 250 A vierpolig Bemessungsspannung 400 / 690 V AC Fehlerstromerfassung für Wechsel- und pulsierende Gleichfehlerströme Funktionsbereich der Fehlerstromauslösung 0 - 690 V Funktionsbereich der Fehlerstromprüfeinrichtung 280 - 690 V netz- und hilfsspannungsunabhängige Auslösung bei Überstrom und Fehlerstrom hohes Kurzschlussschaltvermögen Anschlussklemmen bis 185 mm2 Schwellen für unverzögerte und verzögerte Überstromauslösung einstellbar Hilfsschalter integriert Montageart: Befestigung auf M
