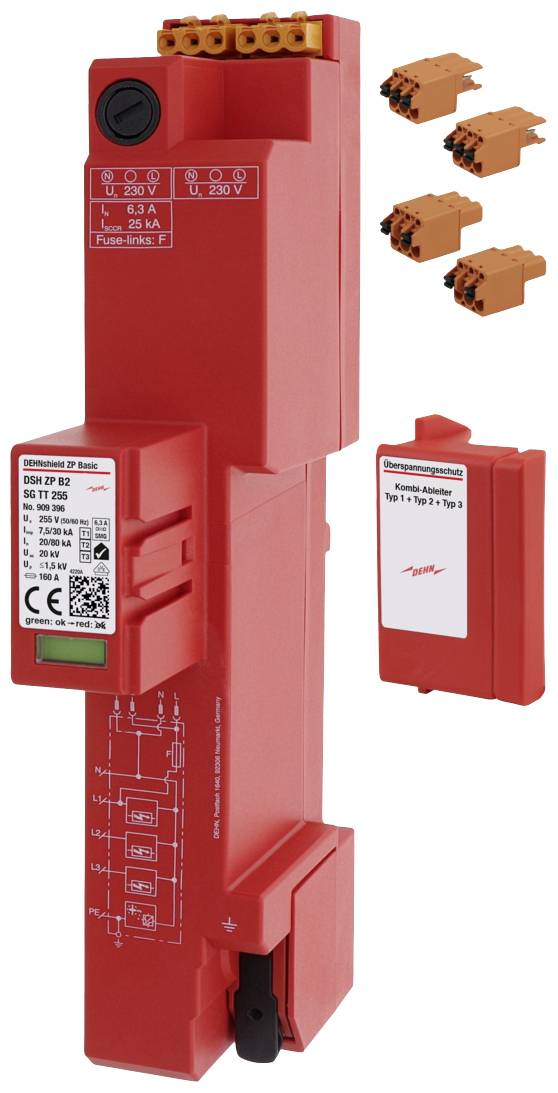

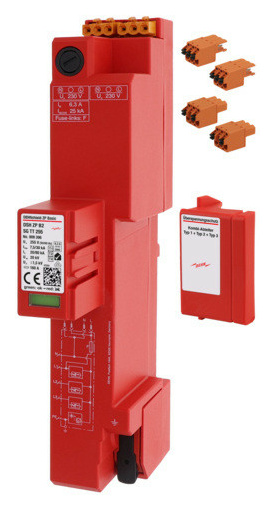

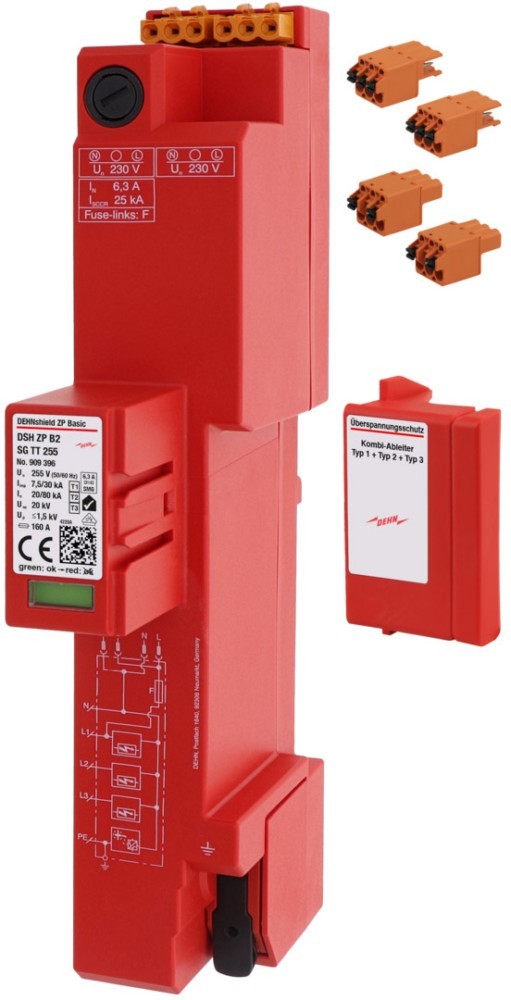

Dehn DSH ZP B2 SG TT 255 Kombiableiter Typ1+2

Dehn 909396 DSH ZP B2 SG TT 255 Kombiableiter Typ 1+2+3 DSH ZP B2 SG (909396)

Dehn 909396 DSH ZP B2 SG TT 255 Kombiableiter Typ 1+2+3 DSH ZP B2 SG (909396)

DEHN Kombi-Ableiter DSH ZP B2 SG TT 255 Hersteller:DEHN Bezeichnung:Kombi-Ableiter TT und TN-S-Systeme Typ:DSH ZP B2 SG TT 255 Netzform DC:nein Netzform IT:nein Netzform TN:nein Netzform TN-C:nein Netzform TN-C-S:nein Netzform TN-S:ja Netzform TT:ja Netzform sonstige:nein Polzahl:4 Blitzstoßstrom (10/350 µs):30 kA Höchste Dauerspannung AC:255 V Nennspannung AC:230 V Schutzpegel L-N:1,5 kV Schutzpegel N-PE:1,5 kV Folgestromlöschfähigkeit:25 kA Spezifische Energie (W/R):14,06 kJ/Ohm Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):160 A Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):160 A Montageart:Sammelschiene Max. Leiterquerschnitt starr (ein-/mehrdrähtig):25 mm² Fernsignalisierung:nein Signalisierung am Gerät:optisch Prüfklasse:Typ 1 und 2 und 3 Integrierte Vorsicherung:nein Energetisch koordinierte Schutzwirkung zum Endgerät:ja Spannungsschaltende Funkenstreckentechnologie:ja Überstromgeschützter Spannungsabgriff:ja Schutzart (IP):IP30 DEHN Kombi-Ableiter DSH ZP B2 SG TT 255: weitere Details Geprüfter Kombiableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100 komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten. Geliefert wird: DEHN Kombi-Ableiter TT und TN-S-Systeme DSH ZP B2 SG TT 255, Verpackungseinheit: 1 Stk., EAN: 4013364409859

Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100 komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden (auch mit Freileitungseinspeisung, ohne äußeres Blitzschutzsystem). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 DEHNshield DSH ZP B2 SG TNC/TT/TNS 255 Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 basierend auf Funkenstrecken-Technologie, erfüllt die Mindestanforderung nach der DIN VDE 0100-534 für das Nennableitstoßstromvermögen I n sowie das Blitzstromableitvermögen I imp bei Freileitungseinspeisungen Einfache, schnelle und komplett werkzeuglose Montage durch Aufrasten auf das 40 mm-Sammelschienensystem Ermöglicht Endgeräteschutz Beinhaltet überstromgeschützte Spannungsversorgung für Zusatzanwendungen im RfZ und APZ nach VDE-AR-N 4100 Schmale Baubreite von nur 38 mm ermöglicht die Kombination des DEHNshield ZP mit einem Einspeiseadapter und damit den Einbau zwischen zwei SH-Schaltern in nur einem einzelnen Zählerfeld Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2xBuchse und 2xStecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messystems nach VDE-AR 4100 ist im Lieferumfang enthalten Type:DSH - Install.Baumaterial Zählerschr./Verteilg Überspannungsschutz - Dehn DEHNshield ZP Basic DSH ZP 909396 B2 SG TT 255 Kombiableiter Typ 1 + 2 + 3
