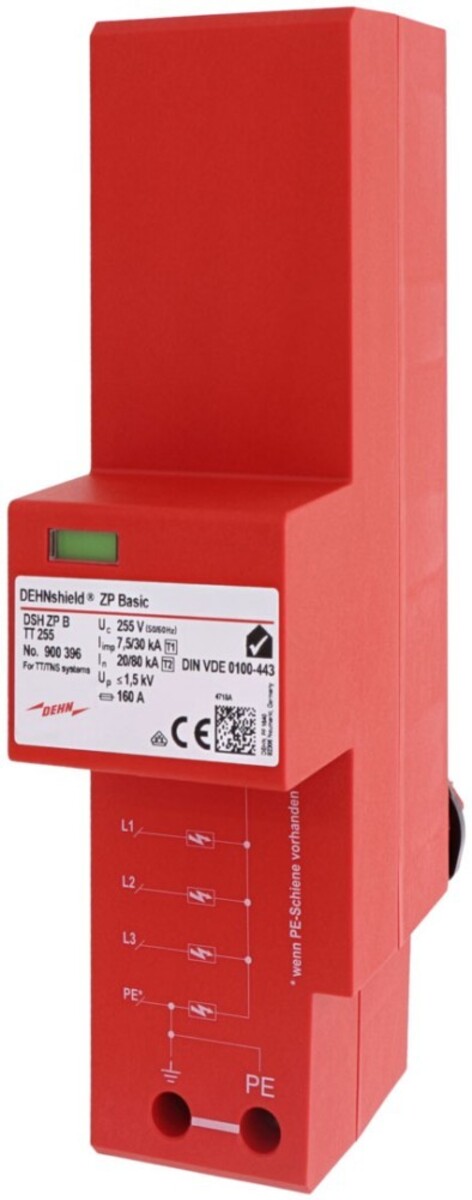

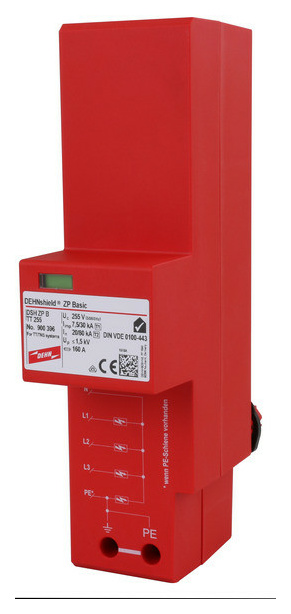

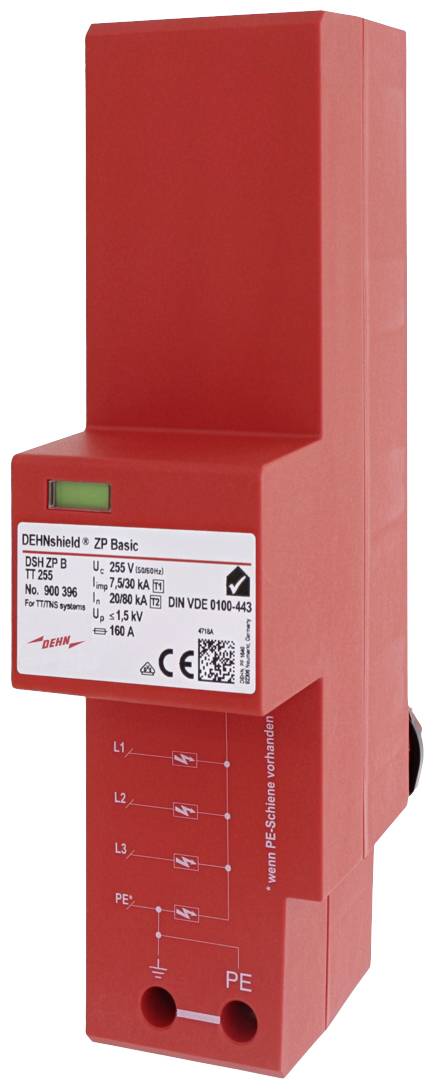

Dehn DSH ZP B TT 255 Kombiableiter Typ 1+2

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung). Kombi-Ableiter Typ 1 + Typ 2 mit Funkenstrecken-Technologie Energetisch koordinierte Schutzwirkung zum Endgerät (= 10 m) Typ 1 + Typ 2 + Typ 3 Erfüllt lückenlos die Anforderungen der VDN-Richtlinie für den Einsatz im Vorzählerbereich Einfache und schnelle Montage durch Aufrasten auf das 40 mm-Sammelschienensystem Schützt die gesamte elektrische Anlage bereits so nah wie möglich am Einspeisepunkt Funktionskontrolle durch Taster mit Leuchtmelder Ausschaltselektiv zu Sicherungen ab 35 A gG bis 25 kAeff Kurzschlussstrom Erfüllt die Anforderungen an das Blitzstromableitvermögen nach DIN VDE 0100-534 Kompakter Blitzschutzpotentialausgleich inklusive Endgeräteschutz Bietet höchste Anlagenverfügbarkeit Hauptmerkmale Energie AC-Steckertypen Terminal Nominale Eingang Spannung 230 - 400 AC Eingangsfrequenz 50/60 Anschlüsse

DEHN Kombi-Ableiter DEHNshield DSH ZP B TT 255 Hersteller:DEHN Bezeichnung:Kombi-Ableiter DEHNshield ZP basic, Typ 1+2 Typ:DSH ZP B TT 255 Netzform DC:nein Netzform IT:nein Netzform TN:nein Netzform TN-C:nein Netzform TN-C-S:nein Netzform TN-S:ja Netzform TT:ja Netzform sonstige:nein Polzahl:4 Blitzstoßstrom (10/350 µs):30 kA Höchste Dauerspannung AC:255 V Nennspannung AC:230 V Schutzpegel L-N:1,5 kV Schutzpegel N-PE:1,5 kV Folgestromlöschfähigkeit:25 kA Spezifische Energie (W/R):225 kJ/Ohm Montageart:Sammelschiene Baugröße:3 TE Max. Leiterquerschnitt starr (ein-/mehrdrähtig):50 mm² Max. Leiterquerschnitt flexibel (feindrähtig):35 mm² Fernsignalisierung:nein Signalisierung am Gerät:optisch Prüfklasse:Typ 1 und 2 Integrierte Vorsicherung:nein Energetisch koordinierte Schutzwirkung zum Endgerät:ja Spannungsschaltende Funkenstreckentechnologie:nein Überstromgeschützter Spannungsabgriff:nein Schutzart (IP):IP30 DEHN Kombi-Ableiter DEHNshield DSH ZP B TT 255: weitere Details Mehrpoliger Kombiableiter DEHNshield ZP Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Erfüllt alle Anforderungen der DIN VDE 0100-534. Einsetzbar direkt am Speisepunkt der elektrischen Anlage im Wohngebäude. Geliefert wird: DEHN Kombi-Ableiter DEHNshield ZP basic, Typ 1+2 DSH ZP B TT 255, Verpackungseinheit: 1 Stk., EAN: 4013364306783

Kombi-Ableiter-Typ 1 + Typ 2 DEHNshield ZP TT Basic Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung). SPD nach EN 61643-11 / ... IEC 61643-11Typ 1 + Typ 2/Class I + Class II Höchste Dauerspannung AC (U C )255 V (50 / 60 Hz) Blitzstoßstrom (10/350 s) (L1+L2+L3+N-PE) (I total )30 kA Blitzstoßstrom (10/350 s) (L-N) (I limp )7,5 kA Blitzstoßstrom (10/350 s) (N-PE) (I limp )30 kA Schutzpegel (L-N) (U p ) 1,5 kV Schutzpegel (N-PE) (U p ) 1,5 kV ZulassungenVDE Netzform DC nein Netzform IT nein Netzform TN nein Netzform TN-C nein Netzform TN-C-S nein Netzform TN-S ja Netzform TT ja Netzform sonstige nein Polzahl 4 Blitzstoßstrom (10/350 µs) 30 kA Höchste Dauerspannung AC 255 V Nennspannung AC 230 V Schutzpegel L-N 1,5 kV Schutzpegel N-PE 1,5 kV Folgestromlöschfähigkeit 25 kA Spezifische Energie (W/R) 2 - Install.Baumaterial Zählerschr./Verteilg Überspannungsschutz - DEHN Kombiableiter Typ 1+2 DSHZPBTT255 DEHNshield Basic 900396

Mehrpoliger Kombiableiter DEHNshield ZP Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Erfüllt alle Anforderungen der DIN VDE 0100-534. Einsetzbar direkt am Speisepunkt der elektrischen Anlage im Wohngebäude.
