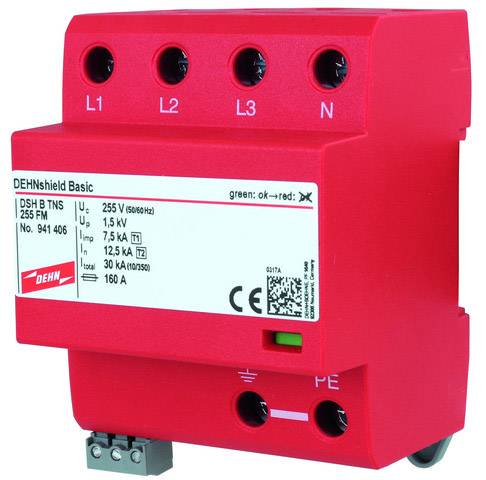

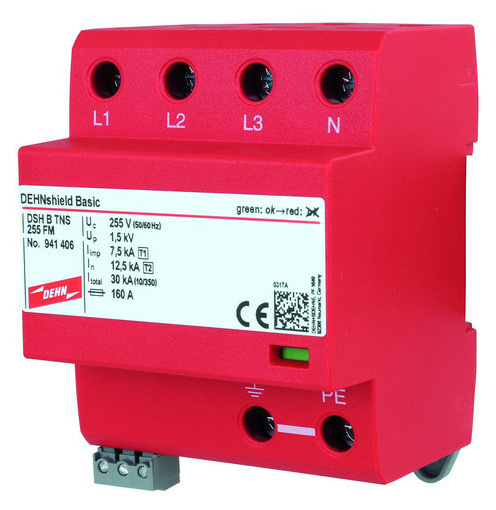

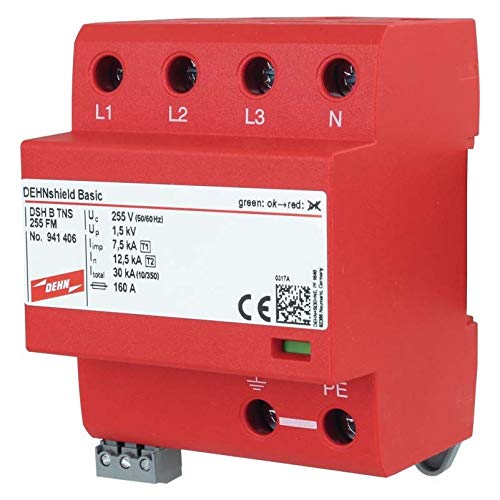

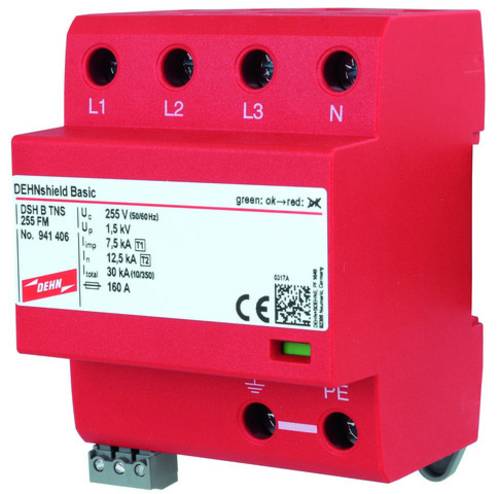

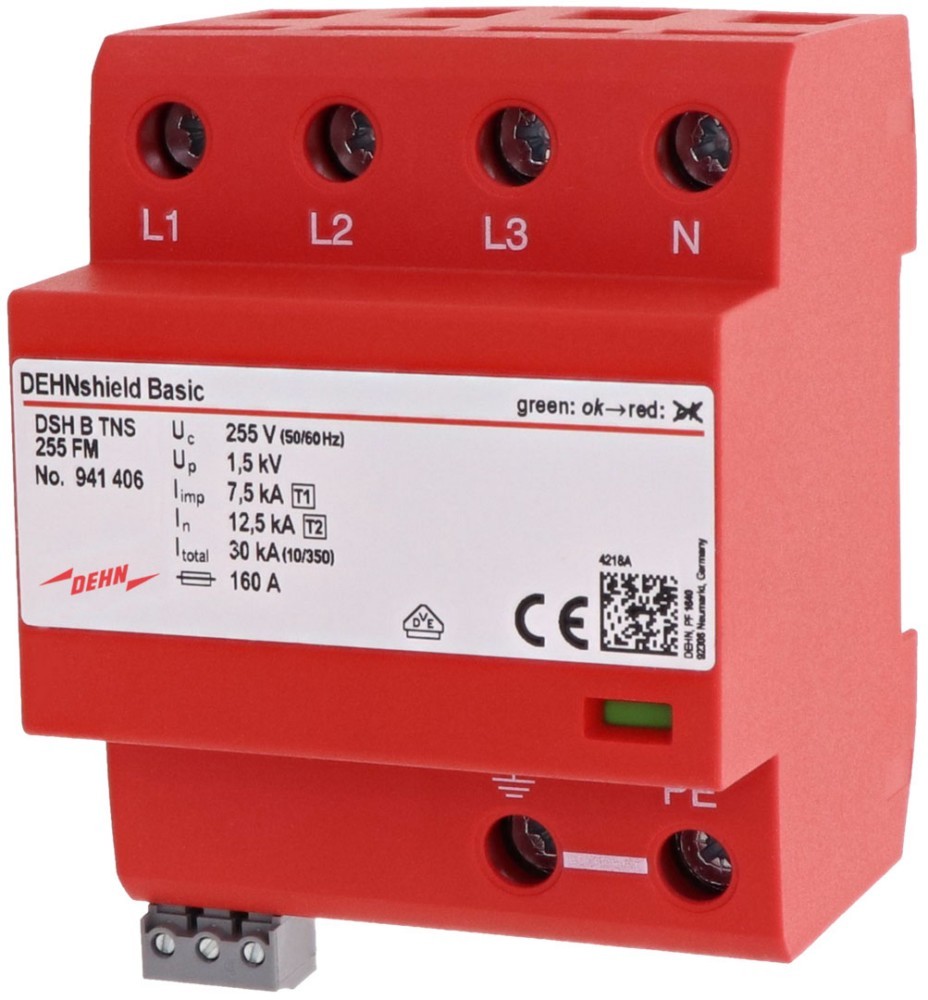

Dehn DSH B TNS 255 FM Kombi-Ableiter Typ 1 +2

Dehn 941406 DSH B TNS 255 FM Anwendungsopt.Kombiableiter DEHNshield (941406)

Flexible Gestaltung Hochwertige Material Langlebig

Dehn 941406 DSH B TNS 255 FM Anwendungsopt.Kombiableiter DEHNshield (941406)

Mehrpoliger Kombiableiter DEHNshield Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden bei Nachrüstung oder Sanierung. Ermöglicht Endgeräteschutz. Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443. Einsetzbar direkt am Speisepunkt der elektrischen Anlage.

DEHN Anwendungsoptim.Kombi-Abl. DSH B TNS 255 FM Hersteller:DEHN Bezeichnung:Anwendungsoptim.Kombi-Abl. Typ 1+2 TN-S-Systeme Typ:DSH B TNS 255 FM Netzform DC:nein Netzform IT:nein Netzform TN:nein Netzform TN-C:nein Netzform TN-C-S:nein Netzform TN-S:ja Netzform TT:nein Netzform sonstige:nein Polzahl:4 Blitzstoßstrom (10/350 µs):30 kA Höchste Dauerspannung AC:255 V Nennspannung AC:230 V Schutzpegel:1,5 kV Schutzpegel L-N:1,5 kV Schutzpegel L-PE:1,5 kV Schutzpegel N-PE:1,5 kV Folgestromlöschfähigkeit:25 kA Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):160 A Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):100 A Montageart:Hutschiene TH35 Baugröße:4 TE Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm² Max. Leiterquerschnitt flexibel (feindrähtig):25 mm² Fernsignalisierung:ja Signalisierung am Gerät:optisch Prüfklasse:Typ 1 und 2 Integrierte Vorsicherung:nein Energetisch koordinierte Schutzwirkung zum Endgerät:ja Spannungsschaltende Funkenstreckentechnologie:ja Überstromgeschützter Spannungsabgriff:nein Schutzart (IP):IP20 DEHN Anwendungsoptim.Kombi-Abl. DSH B TNS 255 FM: weitere Details Mehrpoliger Kombiableiter DEHNshield Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden bei Nachrüstung oder Sanierung. Ermöglicht Endgeräteschutz. Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443. Einsetzbar direkt am Speisepunkt der elektrischen Anlage. Geliefert wird: DEHN Anwendungsoptim.Kombi-Abl. Typ 1+2 TN-S-Systeme DSH B TNS 255 FM, Verpackungseinheit: 1 Stk., EAN: 4013364328082

Kombi-Ableiter-Typ 1 + Typ 2, mit potentialfreien Fernmeldekontakt DEHNshield DSH B TNC/TT/TNS 225 FM Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis Platzsparende Funkenstreckentechnologie mit nur 1 TE/Pol ermöglicht kompakte Ausführung Erfüllt die Mindestanforderungen nach der DIN VDE 0100-534 für das Nennableitvermögen I n sowie das Blitzstromableitvermögen I imp bei Freileitungseinspeisungen Type:DSH B TNC 255 FMDSH B TT 255 FMDSH B TNS 255 FM SPD nach EN 61643-11 / ... IEC 61643-11Typ1 + Typ 2/Class I + Class II Höchste Dauerspannung AC (U c )255 V (50/60 Hz) Blitzstoßstrom (10/350 s) (L1+L2+L3+PEN) (I total )22,5 kA30 kA30 kA Blitzstoßstrom (10/350 s) (L-PEN) (I limp )7,5 kA7,5/30 kA7,5 kA Schutzpegel (U p ) 1,5 kV ZulassungenVDE Netzform DC nein Netzform IT nein Netzform TN nein Netzform TN-C nein Netzform TN-C-S nein Netzform TN-S ja Netzform TT nein Netzform sonstige nein Polzahl 4 - Install.Baumaterial Zählerschr./Verteilg Überspannungsschutz - Dehn 941406 DSH B TNS DSH B TNS 255 FM 255 FM Anwendungsopt.Kombiableiter
