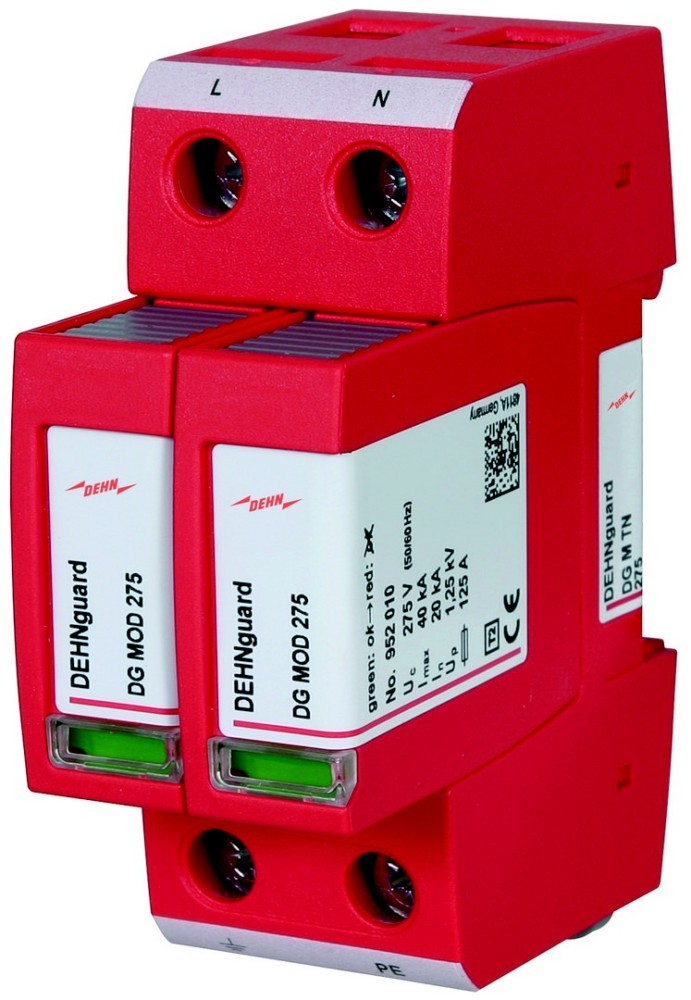

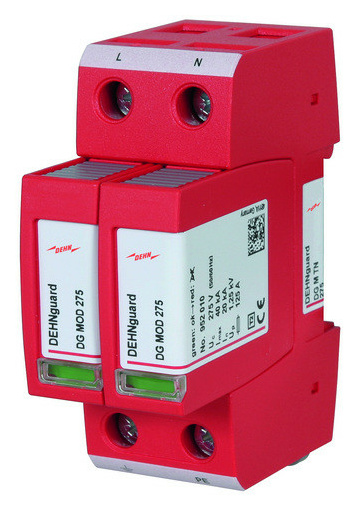

Dehn DG M TN 275 ÜS-Ableiter

Modularer Überspannungs-Ableiter für einphasige TN-Systeme (2+0-Schaltung). Anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen Energetisch koordiniert innerhalb der Red/Line-Produktfamilie Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken Hohe Gerätesicherheit durch Ableiterüberwachung Thermo-Dynamik-Control Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste Vibrations- und schockgeprüft nach EN 60068-2 Hauptmerkmale Energie AC-Steckertypen Terminal Nominale Eingang Spannung 230 AC Eingangsfrequenz 50/60 Spitzenstrom-Normales Modus 20000 A Anschlüsse und Schnittstellen Drahtlos Ja Technische Details Reaktionszeit 0,000025 ms Anzahl enthaltener Produkte 1 Stück(e) Farbe Produktfarbe Rot Gewicht & Abmessungen Gewicht 229 g Breite 36 mm Tiefe 73 mm Höhe 90 mm Betriebsbedingungen Temperaturbereich in Betrieb 40 - 80 °C Zertifikate Zertifizierung CE, VDE, UL Material Material

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B- 1 und höher.

Modularer Überspannungs-Ableiter für einphasige TN-Systeme (2+0-Schaltung). Anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen Energetisch koordiniert innerhalb der Red/Line-Produktfamilie Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken Hohe Gerätesicherheit durch Ableiterüberwachung Thermo-Dynamik-Control Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste Vibrations- und schockgeprüft nach EN 60068-2 Hauptmerkmale Energie AC-Steckertypen Terminal Nominale Eingang Spannung 230 AC Eingangsfrequenz 50/60 Spitzenstrom-Normales Modus 20000 A Anschlüsse und Schnittstellen Drahtlos Ja Technische Details Reaktionszeit 0,000025 ms Anzahl enthaltener Produkte 1 Stück(e) Farbe Produktfarbe Rot Gewicht & Abmessungen Gewicht 229 g Breite 36 mm Tiefe 73 mm Höhe 90 mm Betriebsbedingungen Temperaturbereich in Betrieb 40 - 80 °C Zertifikate Zertifizierung CE, VDE, UL Material Material

DEHN ÜS-Ableiter DEHNguard DG M TN 275 Hersteller:DEHN Bezeichnung:ÜS-Ableiter DEHNguard Typ:DG M TN 275 Netzform DC:nein Netzform IT:nein Netzform TN:ja Netzform TN-C:nein Netzform TN-C-S:nein Netzform TN-S:nein Netzform TT:nein Netzform sonstige:nein Anzahl der Leiter (ohne Erde):2 Nennableitstoßstrom (8/20):20 kA Max. Ableitstoßstrom (8/20):40 kA Nennspannung AC:230 V Höchste Dauerspannung AC:275 V Schutzpegel:1,5 kV Schutzpegel L-N:1,25 kV Schutzpegel N-PE:1,5 kV Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):125 A Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):100 A Kurzschlussfestigkeit (Isccr):50 kA Integrierter Kurzschlussschutz:nein Integrierte Vorsicherung:nein Leckstromfrei:nein Montageart:Hutschiene TH35 Baugröße:2 TE Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm² Max. Leiterquerschnitt flexibel (feindrähtig):25 mm² Mit Fernmeldekontakt:nein Signalisierung am Gerät:optisch Prüfklasse Typ 2:ja Schutzart (IP):IP20 DEHN ÜS-Ableiter DEHNguard DG M TN 275: weitere Details Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B 1 und höher. Geliefert wird: DEHN ÜS-Ableiter DEHNguard DG M TN 275, Verpackungseinheit: 1 Stk., EAN: 4013364108394

DEHNguard modular Überspannungs-Ableiter - Typ 2 DEHNguard M TN ... (FM) komplette Schaltung für einphasige TN-Systeme mit 230 V/50 Hz - Nennspannung Netzform DC nein Netzform IT nein Netzform TN ja Netzform TN-C nein Netzform TN-C-S nein Netzform TN-S nein Netzform TT nein Netzform sonstige nein Anzahl der Leiter (ohne Erde) 2 Nennableitstoßstrom (8/20) 20 kA Max. Ableitstoßstrom (8/20) 40 kA Nennspannung AC 230 V Höchste Dauerspannung AC 275 V Schutzpegel 1,5 kV Schutzpegel N-PE 1,5 kV Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A Kurzschlussfestigkeit (Isccr) 50 kA Integrierter Kurzschlussschutz nein Integrierte Vorsicherung nein Leckstromfrei nein Montageart Hutschiene TH35 Baugröße 2 TE Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm - Install.Baumaterial Zählerschr./Verteilg Überspannungsschutz - DEHN ÜS-Ableiter DEHNguard M DG M 952200 TN 275
