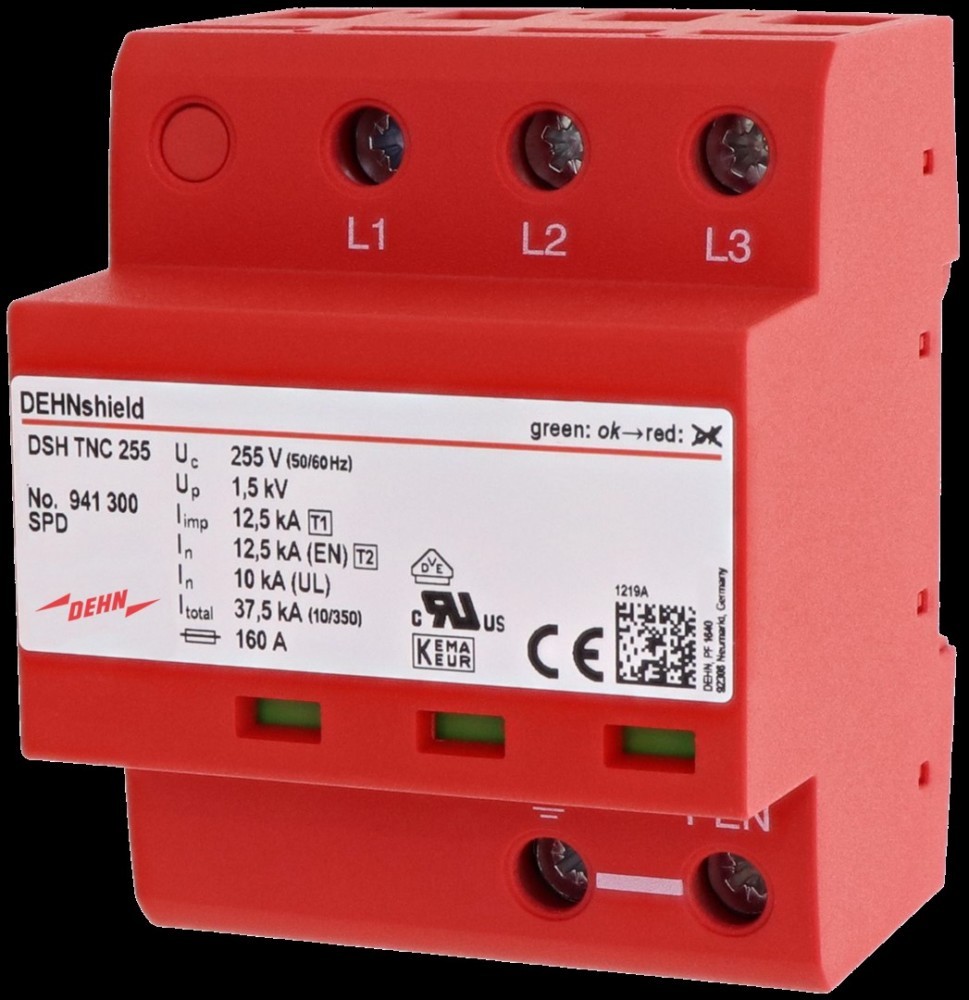

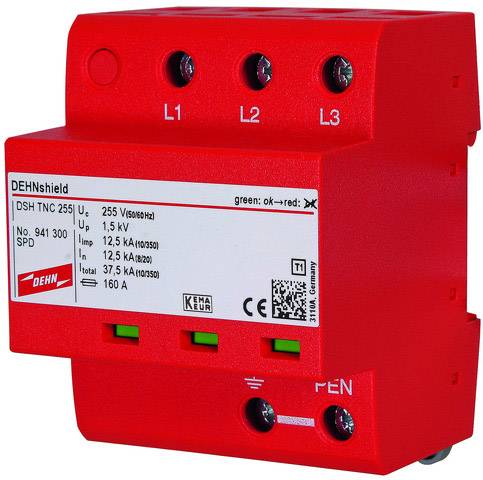

DSH TNC 255 Dehnshield Kombi-Ableiter

anwendungsoptimierter Kombiableiter 941300 DSH TNC 255 DEHNshield (941300)

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis.Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A- 2.

anwendungsoptimierter Kombiableiter 941300 DSH TNC 255 DEHNshield (941300)

DEHN Kombi-Ableiter DSH TNC 255 Hersteller:DEHN Bezeichnung:Kombi-Ableiter TN-C-Systeme Typ:DSH TNC 255 Netzform DC:nein Netzform IT:nein Netzform TN:nein Netzform TN-C:ja Netzform TN-C-S:nein Netzform TN-S:nein Netzform TT:nein Netzform sonstige:nein Polzahl:3 Blitzstoßstrom (10/350 µs):37,5 kA Höchste Dauerspannung AC:255 V Nennspannung AC:230 V Schutzpegel:1,5 kV Schutzpegel N-PE:1,5 kV Folgestromlöschfähigkeit:25 kA Spezifische Energie (W/R):352 kJ/Ohm Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):160 A Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):100 A Montageart:Hutschiene TH35 Baugröße:4 TE Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm² Max. Leiterquerschnitt flexibel (feindrähtig):25 mm² Fernsignalisierung:nein Signalisierung am Gerät:optisch Prüfklasse:Typ 1 und 2 Integrierte Vorsicherung:nein Energetisch koordinierte Schutzwirkung zum Endgerät:ja Spannungsschaltende Funkenstreckentechnologie:ja Überstromgeschützter Spannungsabgriff:nein Schutzart (IP):IP20 DEHN Kombi-Ableiter DSH TNC 255: weitere Details Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2. Geliefert wird: DEHN Kombi-Ableiter TN-C-Systeme DSH TNC 255, Verpackungseinheit: 1 Stk., EAN: 4013364133556

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter DEHNshield Type:DSH TNS 255 (FM)DSH TT 255 (FM)DSH TNC 255 (FM) Nennspannung AC (U N )230/400 V Höchste Dauerspannung AC (U C )255 V Blitzstoßstrom (10/350) (L+N-PE) (I total )50 kA50 kA37,5 kA Nennableitstoßstrom (8/20) (I n )12,5/50 kA12,5/50 kA12,5/37,5 kA Einbaumaße4 TE, DIN 43880 Netzform DC nein Netzform IT nein Netzform TN nein Netzform TN-C ja Netzform TN-C-S nein Netzform TN-S nein Netzform TT nein Netzform sonstige nein Polzahl 3 Blitzstoßstrom (10/350 µs) 37,5 kA Höchste Dauerspannung AC 255 V Nennspannung AC 230 V Schutzpegel 1,5 kV Folgestromlöschfähigkeit 25 kA Spezifische Energie (W/R) 352 kJ/Ohm Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A Montageart Hutschiene TH35 Baugröße 4 TE Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm Max. Leiterq - Install.Baumaterial Zählerschr./Verteilg Überspannungsschutz - DEHN Anschlussfertiger DSH TNC 255 Basis-Kombi-Ableiter für TN-C-Systeme
