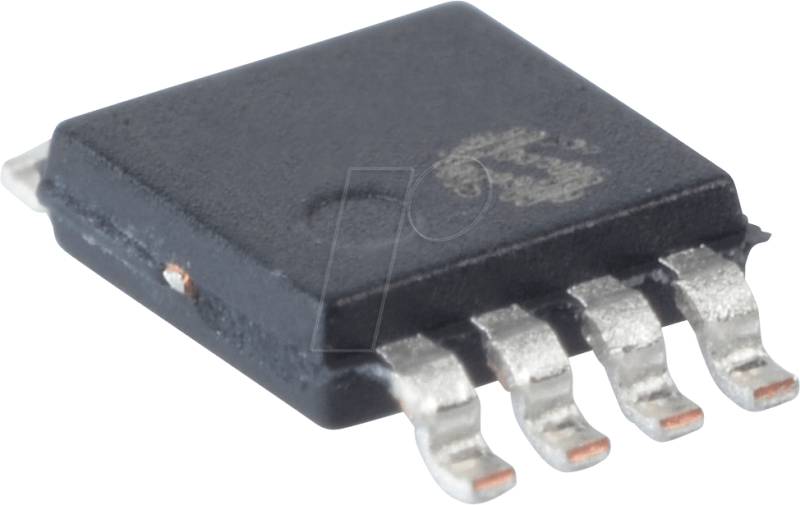

DS 1307Z - Serielle Echtzeituhr, 56 byte Uhr/Kalender, 8-Pin SOIC

Produktbeschreibung

DS1307, Seriell, I2C Real-Time ClockBeschreibung:Die serielle RTC DS1307 ist eine stromsparende, vollständige BCD-Uhr/Kalender plus 56 Byte NV-SRAM. Adresse und Daten werden seriell über einen bidirektionalen I2C-Bus übertragen. Die Uhr/der Kalender liefert Sekunden, Minuten, Stunden, Tag, Datum, Monat und Jahr. Das Datum des Monatsendes wird automatisch für Monate mit weniger als 31 Tagen angepasst, einschließlich Korrekturen für Schaltjahre. Die Uhr arbeitet entweder im 24-Stunden- oder 12-Stunden-Format mit AM/PM-Anzeige. Ein eingebauter Stromsensor erkennt Stromausfälle und schaltet automatisch auf die Notstromversorgung um. Die Zeitmessung läuft weiter, während das Gerät mit der Notstromversorgung arbeitet.Merkmale• Verwaltet alle Zeitmessungsfunktionen vollständigo Echtzeituhr zählt Sekunden, Minuten, Stunden, Datum des Monats, Monat, Wochentag und Jahr mit Schaltjahrkompensation, gültig bis zum Jahr 2100o 56-Byte, batteriegepuffertes Allzweck-RAM mit unbegrenzten Schreibzugriffeno Programmierbares Square-Wave-Ausgangssignal• Einfache serielle Schnittstellen zu den meisten Mikrocontrollerno Serielle I2C-Schnittstelle• Stromsparender Betrieb verlängert die Laufzeit des Batterie-Backupso Verbraucht weniger als 500nA im Batterie-Backup-Modus bei laufendem Oszillatoro Automatische Erkennung von Stromausfällen und Schaltkreisen• 8-Pin DIP und 8-Pin SO minimiert den Platzbedarf• Anerkannt von Underwriters Laboratories® (UL)
