DIGIL 410-320 - Pmod LVLSHFT: Logischer Pegelumsetzer

Produktbeschreibung

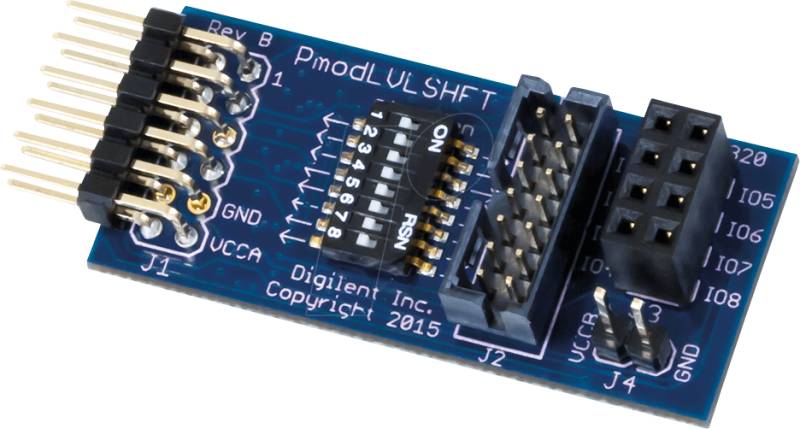

Pmod LVLSHFT: Logischer PegelumsetzerProduktbeschreibung:Der Digilent Pmod LVLSHFT ist ein digitaler Logik-Level-Shifter, der den Texas Instruments Tranceiver SN74LVC1T45 verwendet. Dieses Modul ist ideal für Anwender, die Logiksignale nach einem 3,3V-CMOS-Standard liefern möchten, aber einen alternativen Logikpegel-Ausgang haben, der für andere Anwendungen, wie z.B. JTAG-Programmierung, verwendet wird.Merkmale:• Digitaler Logik-Pegelumsetzer• Übersetzen von Logiksignalen zwischen zwei vom Benutzer gelieferten Spannungspegeln• 2×7 JTAG-Header• 8 Miniaturschalter zum Diktieren der Umwandlung auf logischer Ebene• Spannungsbereich zwischen 1,8V und 5,5V• Kleine PCB-Größe für flexible Designs 4,6 cm × 2,0 cm (1,8 Zoll × 0,8 Zoll)• 12-poliger Pmod-Stecker mit GPIO-SchnittstelleWas ist inbegriffen:• Pmod LVLSHFT• Kundenspezifische antistatische Pmod-Verpackung
