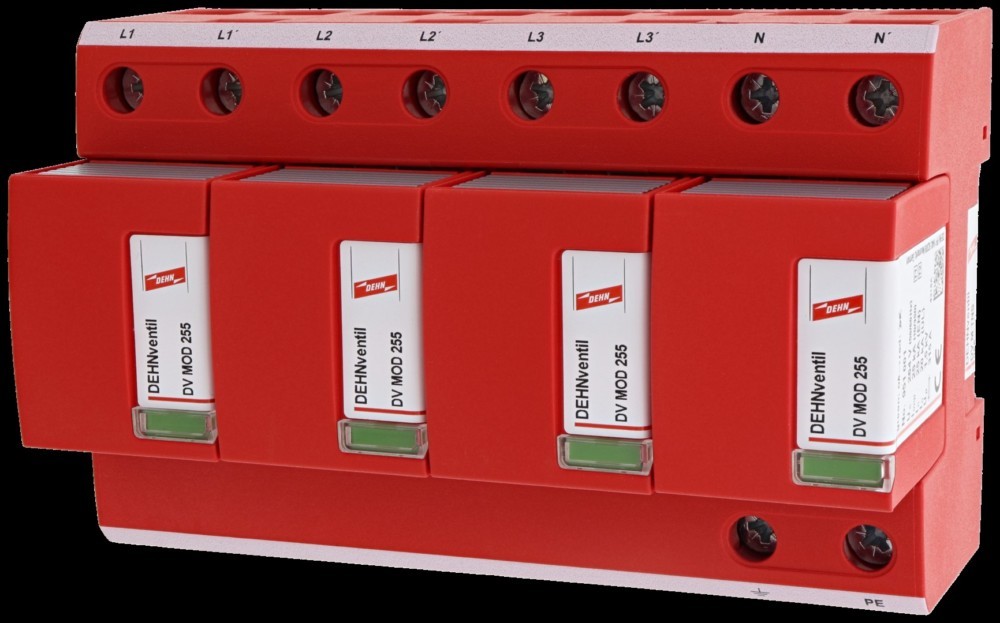

DEHN 951400 DV M TNS 255 Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 1

DEHN Kombi-Ableiter DV M TNS 255 Hersteller:DEHN Bezeichnung:Kombi-Ableiter DEHNventil M Typ:DV M TNS 255 Netzform DC:nein Netzform IT:nein Netzform TN:nein Netzform TN-C:nein Netzform TN-C-S:nein Netzform TN-S:ja Netzform TT:nein Netzform sonstige:nein Polzahl:4 Blitzstoßstrom (10/350 µs):100 kA Höchste Dauerspannung AC:264 V Nennspannung AC:230 V Schutzpegel:1,5 kV Schutzpegel L-N:1,5 kV Schutzpegel L-PE:1,5 kV Schutzpegel N-PE:1,5 kV Folgestromlöschfähigkeit:50 kA Spezifische Energie (W/R):2500 kJ/Ohm Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):315 A Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):125 A Montageart:Hutschiene TH35 Baugröße:8 TE Max. Leiterquerschnitt starr (ein-/mehrdrähtig):50 mm² Max. Leiterquerschnitt flexibel (feindrähtig):35 mm² Fernsignalisierung:nein Signalisierung am Gerät:optisch Prüfklasse:Typ 1 und 2 Integrierte Vorsicherung:nein Energetisch koordinierte Schutzwirkung zum Endgerät:ja Spannungsschaltende Funkenstreckentechnologie:ja Überstromgeschützter Spannungsabgriff:nein Schutzart (IP):IP20 DEHN Kombi-Ableiter DV M TNS 255: weitere Details Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2. Geliefert wird: DEHN Kombi-Ableiter DEHNventil M DV M TNS 255, Verpackungseinheit: 1 Stk., EAN: 4013364108158

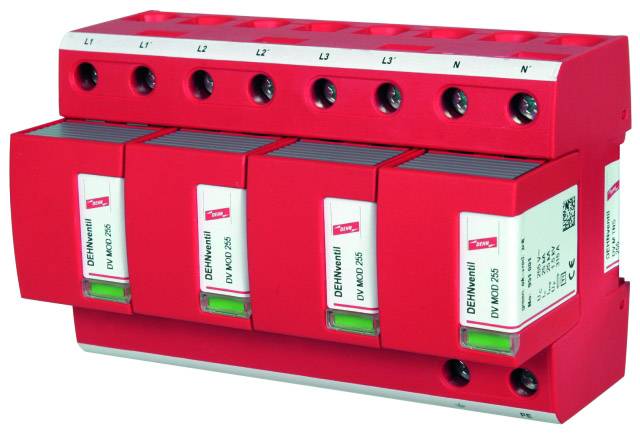

DEHNventil modular Mehrpoliger, modularer Kombi-Ableiter zum Schutz von Niederspannungs-Verbraucheranlagen im Industrie- und Wohnbereich vor Schalt- und Blitz-Überspannungen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A - 2. Ableiter Typ 1 nach EN 61643-11 - Anschlussfertiger Kombi-Ableiter auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen - Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung - Ausschaltselektiv zu 20 A gL/gG - Sicherungen bis 50 kAeff Kurzschlussstrom - Ableitvermögen bis 100 kA (10/350) - Ermöglicht Endgeräteschutz - Funktions-/Defektanzeige durch Markierung im Sichtfenster - Einfacher Schutzmodul-Wechsel durch Modulentriegelungstaste - Als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich DEHNventil M TNS (FM) komplette Schaltung für TN-S-Systeme mit 230/400 V/50 Hz - Nennspannung Höchste Dauerspannung ac: 255 V Netzform DC nein Netzform IT nein - Install.Baumaterial Zählerschr./Verteilg Überspannungsschutz - DEHN Kombi-Ableiter 951400 Modular Dehnventil DV M TNS 255
