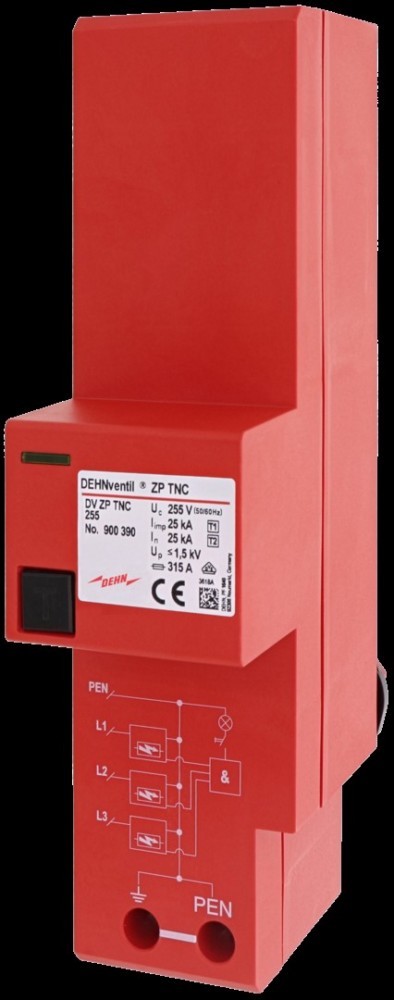

DEHN 900390 Dreipoliger Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem IP30 (900390)

Mehrpoliger Kombiableiter DEHNventil ZP, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A- 2.

DEHN Kombi-Ableiter DV ZP TNC 255 Hersteller:DEHN Bezeichnung:Kombi-Ableiter DEHNventil ZP TNC Typ:DV ZP TNC 255 Netzform DC:nein Netzform IT:nein Netzform TN:nein Netzform TN-C:ja Netzform TN-C-S:nein Netzform TN-S:nein Netzform TT:nein Netzform sonstige:nein Polzahl:3 Blitzstoßstrom (10/350 µs):75 kA Höchste Dauerspannung AC:255 V Nennspannung AC:230 V Schutzpegel:1,5 kV Schutzpegel L-N:1,5 kV Folgestromlöschfähigkeit:25 kA Spezifische Energie (W/R):1400 kJ/Ohm Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):315 A Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):315 A Montageart:Sammelschiene Baugröße:3 TE Max. Leiterquerschnitt starr (ein-/mehrdrähtig):50 mm² Max. Leiterquerschnitt flexibel (feindrähtig):35 mm² Fernsignalisierung:nein Signalisierung am Gerät:optisch Prüfklasse:Typ 1 und 2 Integrierte Vorsicherung:nein Energetisch koordinierte Schutzwirkung zum Endgerät:ja Spannungsschaltende Funkenstreckentechnologie:ja Überstromgeschützter Spannungsabgriff:nein Schutzart (IP):IP30 DEHN Kombi-Ableiter DV ZP TNC 255: weitere Details Mehrpoliger Kombiableiter DEHNventil ZP, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2. Geliefert wird: DEHN Kombi-Ableiter DEHNventil ZP TNC DV ZP TNC 255, Verpackungseinheit: 1 Stk., EAN: 4013364105751

Beschreibung Dreipoliger Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem Der Kombi-Ableiter DEHNventil ZP ist ein speziell für das Sammelschienen-Anschlussfeld des Zählerplatzes ausgelegter Ableiter. Er ist werkzeugfrei direkt auf das Sammelschienensystem aufrastbar. Die schmale Baubreite lässt auch bei drei installierten selektiven Hauptleitungs-Schutzschaltern genügend Freiraum für die Installation der Anschlussleitung vom Hausanschlusskasten (HAK). Die Funktionskontrolle des Ableiters erfolgt durch eine Leuchtanzeige, die von einem Taster angesteuert wird. Sowohl durch diese Art der Funktionskontrolle als auch durch den Aufbau als reiner Funkenstrecken-Ableiter ist der Kombi-Ableiter DEHNventil ZP leckstrom- und betriebsstromfrei. Die Verwendung der RADAX-Flow-Funkenstrecken-Technologie ermöglicht auch bei kleinen Sicherungen im HAK die erforderliche Folgestrom-Ausschaltselektivität. Unerwünschte Versorgungsunterbrechungen durch ein Auslösen der Hauptsicherungen
