Busch-Jaeger Heiz-/Kühlkreis C HCC/S2.1.2.1 2CDG110219R0011

Produktbeschreibung

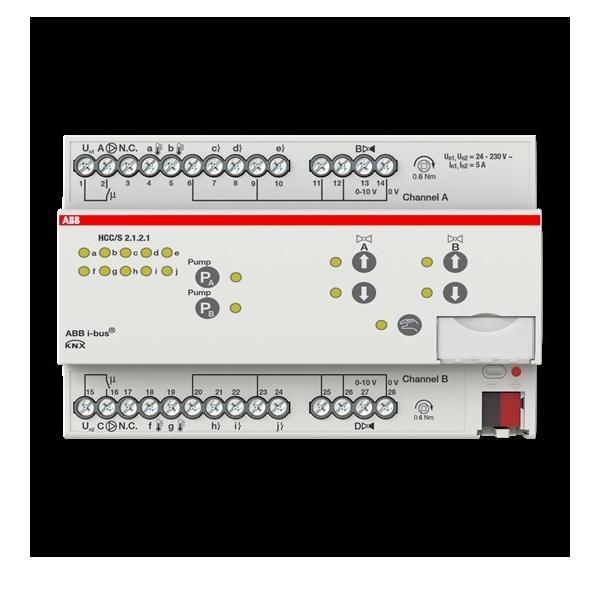

Busch-Jaeger Heiz-/Kühlkreis C HCC/S2.1.2.1

Hersteller:Busch-Jaeger
Bezeichnung:Heiz-/Kühlkreis C
Typ:HCC/S2.1.2.1
Bussystem KNX:ja
Bussystem Funkbus:nein
Andere Bussysteme:ohne
Funk bidirektional:nein
Montageart:REG
Breite in Teilungseinheiten:8
Mit Busankopplung:ja
Stellgröße stetig:ja
Stellgröße schaltend:nein
Ventilschutzfunktion:ja
Handschaltung:ja
Anzahl der digitalen Eingänge:10
Anzahl der Ausgänge:4
Schaltspannung:0..10 V
Schutzart (IP):IP20

Busch-Jaeger Heiz-/Kühlkreis C HCC/S2.1.2.1: weitere Details

Für die Regelung eines Heiz- oder Kühlkreises. Das Gerät verfügt über 2 Kanäle, jeder mit einem analogen Ausgang zur Ansteuerung des 3-Wege Mischerventils (0 10 V) eines Heiz- oder Kühlkreises. Ebenso hat das Gerät einen Relaisausgang (5 A) zum Schalten der Zirkulationspumpe. Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden. Die Vorlauf- und Rücklauftemperatur werden gemessen und für die Berechnung des Ventilstellwerts durch den integrierten Regler verwendet. Der Sollwert wird über den KNX Bus empfangen. Durch eine Kanalbündelung ist es möglich Systeme mit Doppelpumpen zu steuern.Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.: KNX

Geliefert wird: Busch-Jaeger Heiz-/Kühlkreis C HCC/S2.1.2.1, Verpackungseinheit: 1 Stk., EAN: 4016779011624
