Bettermann MCF25-NAR-TNC Überspannungsableiter

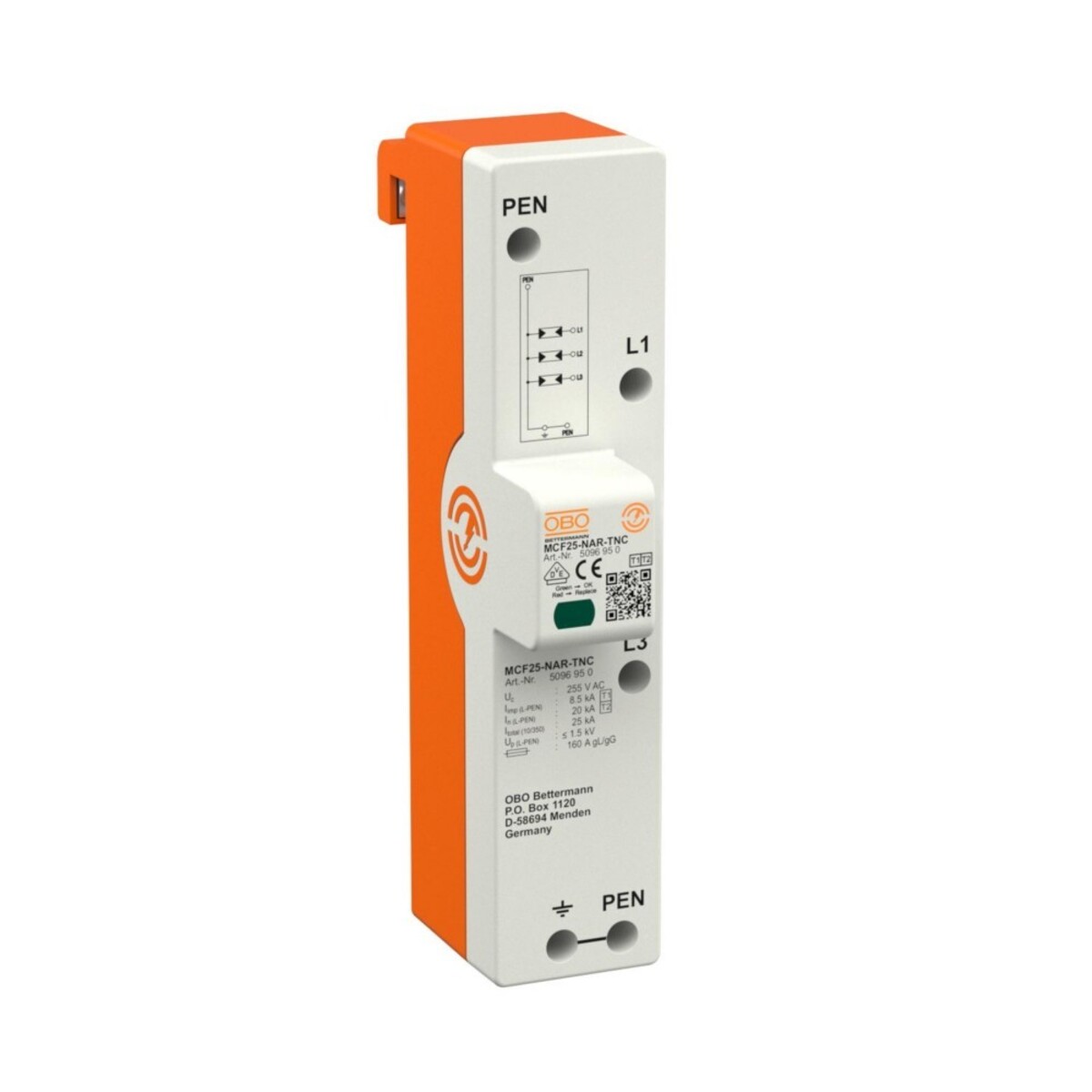

OBO Bettermann LightningController Rail MCF25-NAR-TNC Hersteller:OBO Bettermann Bezeichnung:LightningController Rail 3-pol. 255V Typ:MCF25-NAR-TNC Netzform TN:ja Netzform TN-C:ja Blitzstoßstrom (10/350 µs):8,5 kA Nennableitstoßstrom (8/20):20 kA Höchste Dauerspannung AC:255 V Nennspannung AC:230 V Schutzpegel:1,5 kV Montageart:Sammelschiene Baugröße:sonstige Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm² Max. Leiterquerschnitt flexibel (feindrähtig):35 mm² Signalisierung am Gerät:optisch Schutzart (IP):IP20 OBO Bettermann LightningController Rail MCF25-NAR-TNC: weitere Details Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-C-Systeme Schutzpegel =1,5 kV zum Schutz der Endgeräte Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) Blitzstromableitvermögen bis 25 kA (10/350) 3-polig Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53) Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100 Anwendung: Gebäude mit Freileitungseinspeisung. Geliefert wird: OBO Bettermann Vertr LightningController Rail 3-pol. 255V MCF25-NAR-TNC, Verpackungseinheit: 1 Stk., EAN: 4012196585588

Der MCF25-NAR Kombiableiter Typ 1+2 zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) eignet sich für den Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100. Einsatzbereich des MCF25-NAR sind Gebäude mit Freileitungseinspeisung in TN-C-Systemen. Die Montage erfolgt auf 40-mm-Sammelschienen im netzseitigen Anschlussraum. Der Schutzpegel von

Kombiableiter Typ 1+2 MCF-NAR nach VDE 0675-6-11 (EN 61643-11) Blitzstromableiter-Set (Typ 1) Montage auf 40 mm Sammelschienen TN- und TT-System Schutzpegel 1,5 kV zum Schutz der Endgeräte Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) Blitzstromableitvermögen bis 75 kA (10/350) 3-polig und bis 100 kA (10/350) 3+NPE Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53) Folgestromlöschend bis 50 kA und max. Vorsicherung bis 315 A gL/gG Funkenstrecken zum EInsatz im Vorzählerbereich gemäß der VDE-AR-N 4100 Erfüllt die Anforderungen zum Einsatz im Hauptstromversorgungssystem vor dem Zähler Netzform TN ja Netzform TN-C ja Blitzstoßstrom (10/350 µs) 8,5 kA Nennableitstoßstrom (8/20) 20 kA Höchste Dauerspannung AC 255 V Nennspannung AC 230 V Schutzpegel 1,5 kV Montageart Sammelschiene Baugröße sonstige Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm Max. Leiterquerschnitt flexibel (feindrähtig) 35 qmm Signa - Install.Baumaterial Zählerschr./Verteilg Überspannungsschutz - OBO MCF25-NAR-TNC LightningController Rail dreipolig 255V 5096950
