BENNING PV 2 S - Installationsprüfgerät, Photovoltaik-Set PV 2, SUN 2, Software

Produktbeschreibung

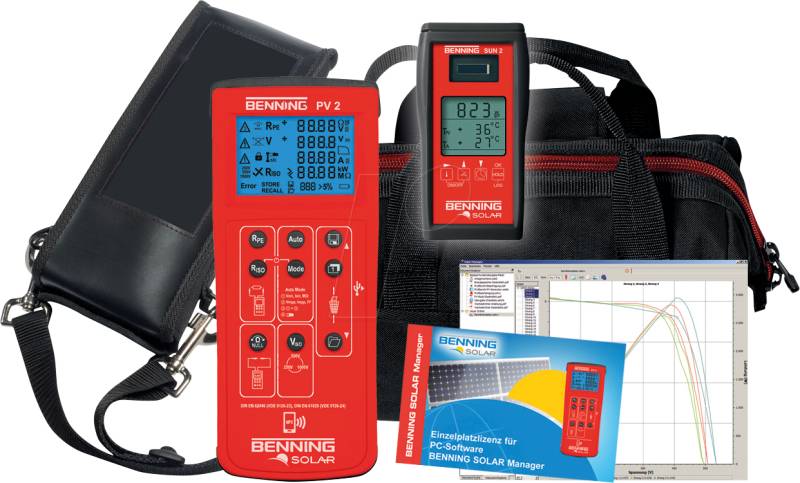

PV-Installationstester-Set für die Inbetriebnahme-, Wiederholungsprüfung und Leistungsbeurteilung von Photovoltaik-Systemen.Mit dem Benning PV 2 SET haben Sie sofort alle benötigten Messgeräte, PC-Software und eine praktische Umhängetasche zur Hand, um die normgerechte Installations- oder Wiederholungsprüfung und Kennlinienmessung netzgekoppelter PV-Systeme gemäß DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24) durchführen zu können sowie auch deren Dokumentation. Set bestehend aus:BENNING PV 2, BENNING PC-Software Solar-Manager EinzelplatzlizenzBENNING SUN 2, Einstrahlungs- und TemperaturmessgerätBENNING Umhängetasche für PV 2Das BENNING PV 2 ist ein Photovoltaik-Installationstester und Kennlinienmessgerät für die einfache, schnelle und sichere Prüfung, zur Messung der Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U), Anzeige von Umpp, Impp und Füllfaktor (FF), automatische Prüfabläufe für Kennlinienmessung und Uoc, Isc, Riso, separate Riso-Messung über 4 mm Messleitungen für PV-Kabel etc., Isolationsmessung mit 250 V, 500 V und 1000 V Prüfspannung, Messwertspeicher mit Echtzeituhr (Datum-/Zeitstempel)Das BENNING SUN 2 Einstrahlungs- und Temperaturmessgerät dient zur Messung der Bestrahlungsstärke in W/m2, PV-Modul- und Umgebungstemperatur und besitzt einen digitalen Kompass, Neigungswinkelmesser, einen Datenlogger mit Echtzeituhr und eine USB-Schnittstelle.Messfunktionen:Schutzleiterwiderstandsmessung mit 200 mA PrüfstromLeerlaufspannungsmessung (Uoc) der Solarmodule / PV-Stränge bis 1000 V DCsichere und für den Anwender gefahrlose Kurzschlussstrommessung (Isc) bis 15 A DC über eine interne BeschaltungIsolationswiderstandsmessung zwischen den kurzgeschlossenen aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)separate zweipolige Isolationswiderstandsmessung über 4 mm Messleitung bis 300 MOhmMessung der Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U)Anzeige von Spannung (Umpp), Strom (Impp) am Maximum Power Point (mpp) sowie Füllfaktor (FF)Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangenadapter BENNING CC 3, Art.-Nr. 044038)Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2)Einfache Berichtserstellung mit der optional erhältlichen BENNING SOLAR Manager Software:PC-Software BENNING SOLAR Manager, ermöglicht mit dem BENNING PV 2 die Prüfberichterstellung sowie die Dokumentation gemäß den Normen DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24). Die ermittelten I-U Kennlinien und Leistungskennlinien des BENNING PV 2 können auf STC-Bedingung umgerechnet und über eine integrierte PV-Moduldatenbank mit den nominalen Herstellerangaben verglichen werden (050423).Kostenlose App BENNING PV Link für Android:Darstellung der gemessenen I-U-Kennlinie (Strom-Spannung) und der P-U-Kennlinie (Leistung-Spannung) in einem KennliniendiagrammUmrechnung auf STC-Bedingung (Standard Test Conditions) und Vergleich mit der nominalen Kennlinie des PV-Modulherstellers über eine integrierte PV-ModuldatenbankDokumentation der Leistungsdaten des PV-Generators mit Angabe von Pmpp, Uoc, Umpp, Isc, Impp, Füllfaktor, Temperatur und der solaren EinstrahlungLieferumfang:BENNING PV 2 Messgerät BENNING SUN 2, Umhängetasche, BENNING SOLAR Manager Software, Messleitungen, Krokodilklemmen, MC4-/ Sunclix-Messleitungen, Tasche, 6 x 1.5 V Mignon AA LR6 Batterien, Downloadsoftware Benning SOLAR Datalogger zur Weiterverarbeitung der csv-Datei in MS Excel, Sicherung 0,5 A (749771)Die Lieferzeit kann bis zu 14 Werktage in Anspruch nehmen.
