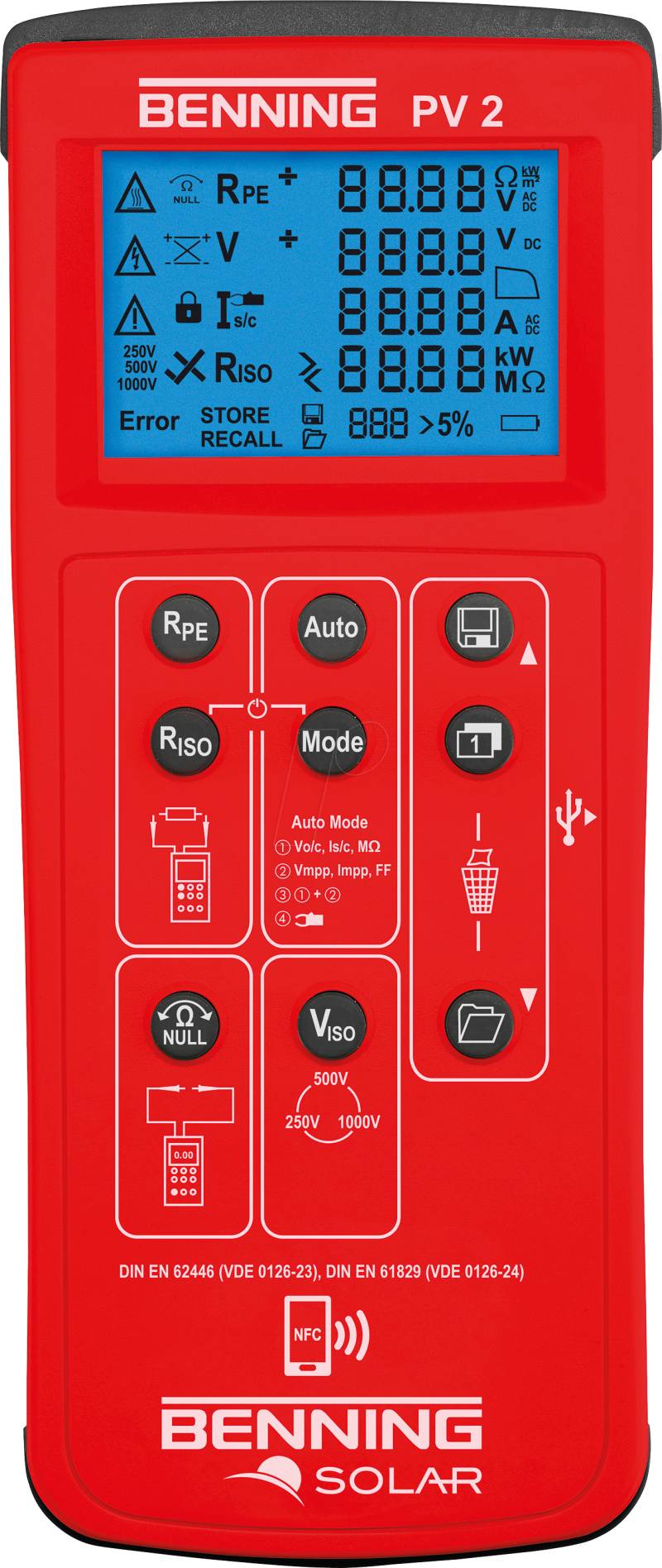

BENNING PV 2 - Installationsprüfgerät PV 2, für Photovoltaik, 1000 V, USB

Produktbeschreibung

PV-Installationstester und Kennlinienmessgerät für die Inbetriebnahme-, Wiederholungsprüfung und Leistungsbeurteilung von Photovoltaik-Systemen.Vor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß DIN EN 62446 (VDE 0126-23) sicherheitstechnisch geprüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurzschlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 2 verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.Leistungsmerkmale:gefahrlose Messverbindung selbst bei Energielieferung der PV-Anlageautomatische Prüfablaufe zur Kennlinienmessung mit oder ohne RISO-PrüfungAnzeige von Uo/c, Umpp, Is/c, Impp, Füllfaktor (FF) und RISO mit gut/ schlecht AnzeigeIsolationsmessung mit 250 V, 500 V und 1000 V Prüfspannungseparate Isolationswiderstandsmessung über 4 mm Messleitungen zur Prüfung für PV-Kabel, etc.automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei FalschpolungNullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussenMesswertspeicher für 999 Displayanzeigen (PV-Stränge)USB-Schnittstelle und Downloadsoftware BENNING SOLAR Datalogger für den Messwertdownload im CSV-Formatintegrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und ZeitstempelFunkanbindung ''WirelessSunLink'' an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2direkter Anschluss an alle PV-Module mit MC4- oder ''Sunclix''-Steckverbindereinfache Handhabung für netzunabhängige und mobile PrüfungenLC-Display mit Hintergrundbeleuchtungautomatische Abschaltung (individuell einstellbar von 1 bis 10 Minuten)Messfunktionen:Schutzleiterwiderstandsmessung mit 200 mA PrüfstromLeerlaufspannungsmessung (Uoc) der Solarmodule / PV-Stränge bis 1000 V DCsichere und für den Anwender gefahrlose Kurzschlussstrommessung (Isc) bis 15 A DC über eine interne BeschaltungIsolationswiderstandsmessung zwischen den kurzgeschlossenen aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)separate zweipolige Isolationswiderstandsmessung über 4 mm Messleitung bis 300 MOhmMessung der Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U)Anzeige von Spannung (Umpp), Strom (Impp) am Maximum Power Point (mpp) sowie Füllfaktor (FF)Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangenadapter BENNING CC 3, Art.-Nr. 044038)Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2)Einfache Berichtserstellung mit der optional erhältlichen BENNING SOLAR Manager Software:PC-Software BENNING SOLAR Manager, ermöglicht mit dem BENNING PV 2 die Prüfberichterstellung sowie die Dokumentation gemäß den Normen DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24). Die ermittelten I-U Kennlinien und Leistungskennlinien des BENNING PV 2 können auf STC-Bedingung umgerechnet und über eine integrierte PV-Moduldatenbank mit den nominalen Herstellerangaben verglichen werden (050423).Kostenlose App BENNING PV Link für Android:Darstellung der gemessenen I-U-Kennlinie (Strom-Spannung) und der P-U-Kennlinie (Leistung-Spannung) in einem KennliniendiagrammUmrechnung auf STC-Bedingung (Standard Test Conditions) und Vergleich mit der nominalen Kennlinie des PV-Modulherstellers über eine integrierte PV-ModuldatenbankDokumentation der Leistungsdaten des PV-Generators mit Angabe von Pmpp, Uoc, Umpp, Isc, Impp, Füllfaktor, Temperatur und der solaren EinstrahlungLieferumfang:BENNING PV 2 Messgerät, Messleitungen, Krokodilklemmen, MC4-/ Sunclix-Messleitungen, Tasche, 6 x 1.5 V Mignon AA LR6 Batterien, Downloadsoftware Benning SOLAR Datalogger zur Weiterverarbeitung der csv-Datei in MS Excel, Sicherung 0,5 A (749771)Die Lieferzeit kann durchschnittlich bis zu 28 Werktage in Anspruch nehmen.
