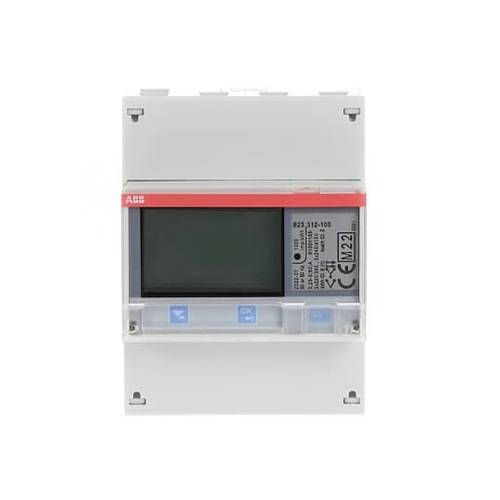

B23 312-100 Drehstromzähler312-100 (2CMA100169R1000)

Drehstromzähler, 65 A dreiphasig (3 + N) Direktanschluss bis 65 A. Mit Messwerten und Alarmfunktion. Für 3- und 4-Leiteranschluss. Kommunikation: Infrarotschnittstelle. Optionale Schnittstellen: M-Bus, RS-485 (Modbus oder EQ-Bus einstellbar). Breite: 4 DIN-Module. Geprüft und zugelassen gemäß MID und IEC. Drehstromzähler Silber 4-Quadrantenmessung Klasse: B (Kl. 1) Blindenergie Kl. 2 Spannung: 3 x 230/400 V AC Ein-/Ausgänge: 2 Ausgänge, 2 Eingänge Kommunikation: RS-485 Zählertyp elektronisch Nennstrom (In) 65 A Maximalstrom (Imax) 65 A Leistungsaufnahme 0,721 W Genauigkeitsklasse B Polart Vierleiter Tarifausführung Multitarif Tarifsteuerung extern Messungsart Lastgang nein Rücklaufsperre ja Geeicht ja Zulassung Measuring Instruments Directive Impulsausgang elektrisch Impulsart S0 Anzeigeart digital Montageart REG Breite in Teilungseinheiten 4 Breite 70 mm Tiefe 65 mm Höhe 26,5 mm Ausführung der Schnitts - Install.Baumaterial Werkzeug Messgeräte Messgeräte - ABB Drehstromzähler, RS485 B23 312-100 RS485 65A dreiphasig 2CMA100169R000

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Direktanschluss bis maximal 65 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L, L-N), Frequenz, cos phi, Power Faktor und Scheinleistung, sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle RS485 (Modbus RTU) oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat 2 fest konfigurierte Ein- und Ausgänge. Der Ausgang kann wahlweise als Impulsausgang zur Ausgabe der Wirk- oder Blindenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Der Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module.
