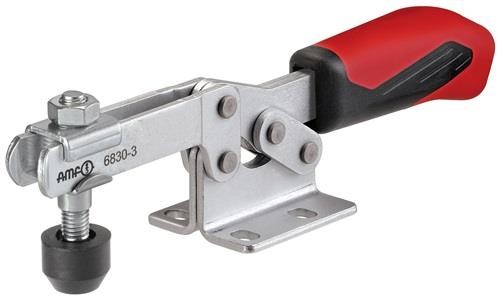

Amf Waagrechtspanner Nr.6830 Gr.5 waagrechter Fuß 93054

Produktbeschreibung

Amf Waagrechtspanner Nr.6830 Gr.5 waagrechter Fuß

Hersteller:
Amf
Bezeichnung:
Amf Waagrechtspanner Nr.6830 Gr.5 waagrechter Fuß
Typ:
Nr. 6830
Herkunftsland:
DE
Größe:
5
Spannhöhe:
46 mm
Länge gespannt:
321 mm
Höhe gespannt:
73 mm
Haltekraft F2:
5 kN
Haltekraft F1:
3 kN
Bohrungs-Ø:
8,5 mm
Spannweite:
78 mm
C:
41,5mm
D:
8,5mm
Andrückschraube:
M8 x 65
HW min.:
+1,7mm
L1:
321mm
F1:
3kN
Gesamthöhe:
73mm
a*:
90°
Bauart:
waagrechter Fuß
F:
16mm
P:
77mm
K:
12,5mm
A:
10mm
HW max.:
25mm
H1:
73mm
H2:
128mm
I:
25mm
F2:
5kN
B:
123mm
E:
78mm
M:
41,5mm
H:
46mm
N:
58mm
Gesamtlänge:
321mm
Gewicht:
1081,0 G
Verpackungsgröße:
1.00 Stück

Amf Waagrechtspanner Nr.6830 Gr.5 waagrechter Fuß: weitere Details

mit waagrechtem Fuß

Geliefert wird: , Verpackungseinheit: 1 Stk., EAN: 4020772093051
