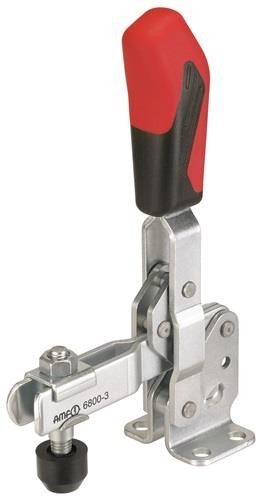

Amf Senkrechtspanner Nr.6800 Gr.5 waagrechter Fuß 90050

Produktbeschreibung

Amf Senkrechtspanner Nr.6800 Gr.5 waagrechter Fuß

Hersteller:
Amf
Bezeichnung:
Amf Senkrechtspanner Nr.6800 Gr.5 waagrechter Fuß
Typ:
Nr. 6800
Herkunftsland:
DE
Größe:
5
Andrückschraube:
M12 x 80
Spannhöhe:
55,8 mm
Fußgröße:
70 x 65 mm
Bauart:
waagrechter Fuß
Länge geöffnet:
195 x 185 mm
Höhe gespannt:
281 mm
Haltekraft F2:
5 kN
Haltekraft F1:
3 kN
C:
45mm
D:
8,5mm
a:
115°
L2:
185mm
HW min.:
-3mm
L1:
195mm
F1:
3kN
L:
26,5-31,5mm
a*:
60°
F:
34mm
P:
65mm
K:
9,5mm
A:
14mm
HW max.:
27,5mm
H1:
281mm
M1:
45mm
Bohrungs-Ø:
8,5 mm
I:
25mm
F2:
5kN
B:
140mm
E:
73mm
M:
45-50mm
H:
55,8mm
N:
70mm
Spannweite:
73 mm
Gewicht:
1471,0 G
Verpackungsgröße:
1.00 Stück

Amf Senkrechtspanner Nr.6800 Gr.5 waagrechter Fuß: weitere Details

mit waagrechtem Fuß

Geliefert wird: , Verpackungseinheit: 1 Stk., EAN: 4020772090050
