Amf Senkrechtspanner Nr.6800 Gr.3 waagrechter Fuß 90035

Produktbeschreibung

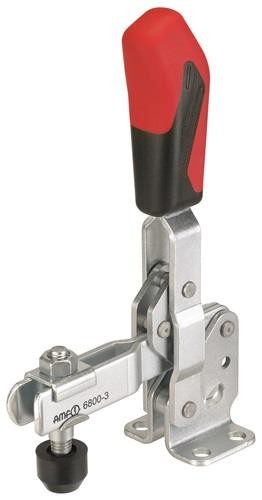

Amf Senkrechtspanner Nr.6800 Gr.3 waagrechter Fuß

Hersteller:
Amf
Bezeichnung:
Amf Senkrechtspanner Nr.6800 Gr.3 waagrechter Fuß
Typ:
Nr. 6800
Herkunftsland:
DE
Größe:
3
Andrückschraube:
M8 x 45
Spannhöhe:
33 mm
Fußgröße:
46 x 35 mm
Bauart:
waagrechter Fuß
Länge geöffnet:
112 x 112 mm
Höhe gespannt:
186 mm
Haltekraft F2:
2,5 kN
Haltekraft F1:
1,2 kN
C:
20mm
D:
7,5mm
a:
105°
L2:
112mm
HW min.:
2mm
L1:
112mm
F1:
1,2kN
L:
-mm
a*:
60°
F:
19mm
P:
35mm
K:
7,5mm
A:
8mm
HW max.:
11mm
H1:
186mm
M1:
-
Bohrungs-Ø:
7,5 mm
I:
18mm
F2:
2,5kN
B:
79mm
E:
37mm
M:
32,5mm
H:
33mm
N:
46mm
Spannweite:
37 mm
Gewicht:
422,0 G
Verpackungsgröße:
1.00 Stück

Amf Senkrechtspanner Nr.6800 Gr.3 waagrechter Fuß: weitere Details

mit waagrechtem Fuß

Geliefert wird: , Verpackungseinheit: 1 Stk., EAN: 4020772090036
