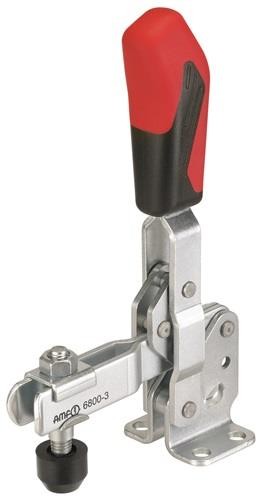

Amf Senkrechtspanner Nr.6800 Gr.1 waagrechter Fuß 90019

Produktbeschreibung

Amf Senkrechtspanner Nr.6800 Gr.1 waagrechter Fuß

Hersteller:
Amf
Bezeichnung:
Amf Senkrechtspanner Nr.6800 Gr.1 waagrechter Fuß
Typ:
Nr. 6800
Herkunftsland:
DE
Größe:
1
Andrückschraube:
M5 x 30
Spannhöhe:
19 mm
Fußgröße:
34 x 27 mm
Bauart:
waagrechter Fuß
Länge geöffnet:
61 x 59 mm
Höhe gespannt:
98,5 mm
Haltekraft F2:
1,1 kN
Haltekraft F1:
0,6 kN
C:
16mm
D:
4,5mm
a:
95°
L2:
59mm
HW min.:
-4mm
L1:
61mm
F1:
0,6kN
L:
-mm
a*:
-
F:
6mm
P:
27mm
K:
5,5mm
A:
5mm
HW max.:
2mm
H1:
98,5mm
M1:
-
Bohrungs-Ø:
4,5 mm
I:
10mm
F2:
1,1kN
B:
39mm
E:
18mm
M:
22,5-26mm
H:
19mm
N:
34mm
Spannweite:
18 mm
Verpackungsgröße:
1.00 Stück

Amf Senkrechtspanner Nr.6800 Gr.1 waagrechter Fuß: weitere Details

mit waagrechtem Fuß

Geliefert wird: , Verpackungseinheit: 1 Stk., EAN: 4020772090012
