Amf Schubstangenspanner Nr.6841 Gr.2 kl.Winkelfuß 94128

Produktbeschreibung

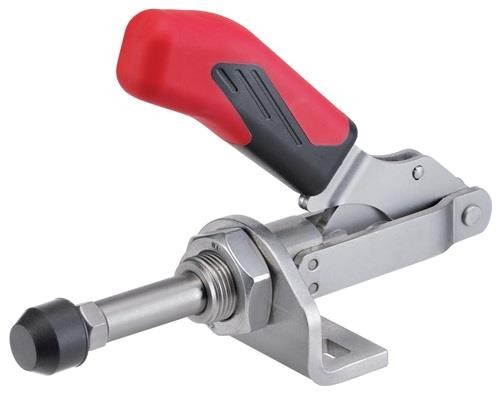

Amf Schubstangenspanner Nr.6841 Gr.2 kl.Winkelfuß

Hersteller:
Amf
Bezeichnung:
Amf Schubstangenspanner Nr.6841 Gr.2 kl.Winkelfuß
Typ:
Nr. 6841
Herkunftsland:
DE
Größe:
2
Andrückschraube:
M6 x 25
Hub:
26 mm
Spannhöhe:
20 mm
Bauart:
kleiner Winkelfuß
Länge gespannt:
114 mm
Höhe gespannt:
85,5 mm
Haltekraft F2:
2 kN
Haltekraft F1:
2 kN
D:
5,6mm
L2:
19mm
L1:
114mm
F1:
2kN
Gesamthöhe:
95mm
P:
34mm
K:
12,5mm
A:
10mm
M max.:
36mm
M min.:
31,8mm
M2:
M16x1,5mm
H1:
85,5mm
B max.:
58,5mm
Bohrungs-Ø:
5,6 mm
F2:
2kN
B min.:
32,5mm
E:
20mm
H:
20mm
N:
50mm
Gesamtlänge:
114mm
Gewicht:
325,0 G
Verpackungsgröße:
1.00 Stück

Amf Schubstangenspanner Nr.6841 Gr.2 kl.Winkelfuß: weitere Details

mit kleinem WinkelfußDruck- und Zugspannermit langer Schubstangenführungder Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden Lieferumfang:Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Geliefert wird: , Verpackungseinheit: 1 Stk., EAN: 4020772094126
