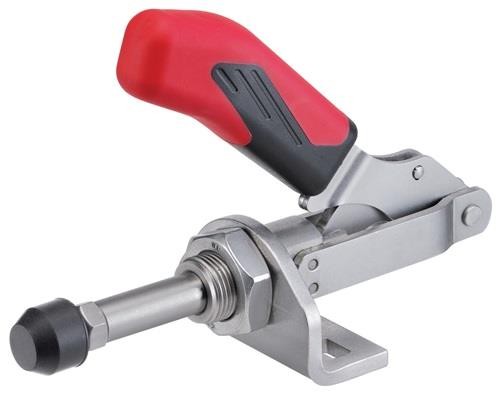

Amf Schubstangenspanner Nr.6841 Gr.1 kl.Winkelfuß 94110

Produktbeschreibung

Amf Schubstangenspanner Nr.6841 Gr.1 kl.Winkelfuß

Hersteller:
Amf
Bezeichnung:
Amf Schubstangenspanner Nr.6841 Gr.1 kl.Winkelfuß
Typ:
Nr. 6841
Herkunftsland:
DE
Größe:
1
Andrückschraube:
M4 x 20
Hub:
20 mm
Spannhöhe:
15 mm
Bauart:
kleiner Winkelfuß
Länge gespannt:
91 mm
Höhe gespannt:
60,5 mm
Haltekraft F2:
1 kN
Haltekraft F1:
1 kN
D:
4,5mm
L2:
16mm
L1:
91mm
F1:
1kN
Gesamthöhe:
60mm
P:
20mm
K:
7mm
A:
8mm
M max.:
19,5mm
M min.:
16mm
M2:
M12x1,5mm
H1:
60,5mm
B max.:
44,5mm
Bohrungs-Ø:
4,5 mm
F2:
1kN
B min.:
24,5mm
E:
20mm
H:
15mm
N:
30mm
Gesamtlänge:
91mm
Gewicht:
123,0 G
Verpackungsgröße:
1.00 Stück

Amf Schubstangenspanner Nr.6841 Gr.1 kl.Winkelfuß: weitere Details

mit kleinem WinkelfußDruck- und Zugspannermit langer Schubstangenführungder Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden Lieferumfang:Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Geliefert wird: , Verpackungseinheit: 1 Stk., EAN: 4020772094119
