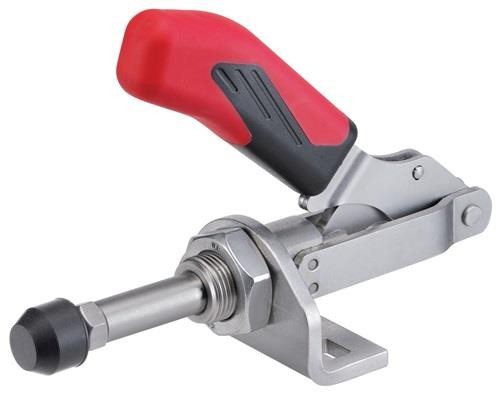

Amf Schubstangenspanner Nr.6841 Gr.0 kl.Winkelfuß 94094

Produktbeschreibung

Amf Schubstangenspanner Nr.6841 Gr.0 kl.Winkelfuß

Hersteller:
Amf
Bezeichnung:
Amf Schubstangenspanner Nr.6841 Gr.0 kl.Winkelfuß
Typ:
Nr. 6841
Herkunftsland:
DE
Größe:
0
Andrückschraube:
M4 x 20
Hub:
16 mm
Länge gespannt:
66,5 mm
Höhe gespannt:
49,3 mm
Spannhöhe:
12 mm
Haltekraft F2:
0,8 kN
Haltekraft F1:
0,8 kN
Bauart:
kleiner Winkelfuß
A:
6,5mm
D:
4,5mm
M max.:
16mm
L2:
10mm
M2:
M10x1mm
L1:
66,5mm
H1:
49,3mm
F1:
0,8kN
Gesamthöhe:
47mm
B max.:
33mm
Bohrungs-Ø:
4,5 mm
F2:
0,8kN
B min.:
17mm
P:
16mm
K:
6,5mm
E:
13mm
H:
12mm
N:
25mm
Gesamtlänge:
66mm
Gewicht:
74,0 G
Verpackungsgröße:
1.00 Stück

Amf Schubstangenspanner Nr.6841 Gr.0 kl.Winkelfuß: weitere Details

mit kleinem WinkelfußDruck- und Zugspannermit langer Schubstangenführungder Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden Lieferumfang:Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880

Geliefert wird: , Verpackungseinheit: 1 Stk., EAN: 4020772094096
